3D 打印电池的后处理并非简单的“干燥”或“烧结”，而是一套针对打印态电极固有缺陷的结构-性能再调控手段。打印态电极的典型问题包括：浆料中有机溶剂或分散剂残留导致离子/电子电导率偏低；层间界面以物理接触为主，界面电阻大；孔隙结构虽有利于电解液浸润，但过高的孔隙率会降低体积能量密度并削弱机械强度；部分活性材料在打印过程中发生相变或表面氧化，活性位点未充分暴露。后处理的核心作用可归纳为三类：内部微结构优化、电化学界面工程和活性位点调控。微结构优化侧重于孔隙率、孔径分布、连通性与骨架致密化；界面工程致力于降低界面电阻、构建稳定的固-液或固-固界面；活性位点调控则通过退火、还原、掺杂等手段恢复或增强活性物质的电化学活性。三类功能相互耦合，共同决定电池最终的倍率性能、循环寿命与安全性。

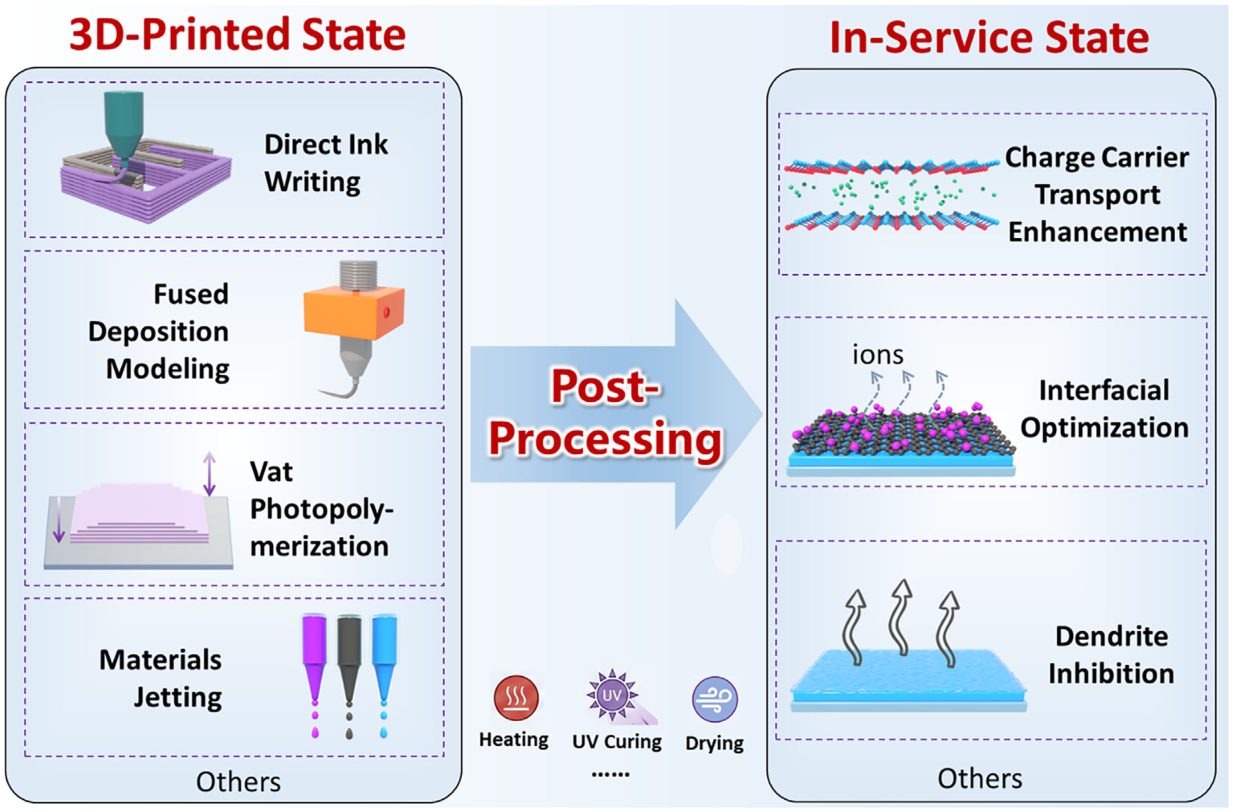

图1｜3D 打印电池后处理的关键角色。从 3D 打印态的电极前驱体出发，经热、电、机械等多种后处理手段，实现内部微结构优化、界面工程改善与活性位点调控，最终获得满足服役要求的电池。

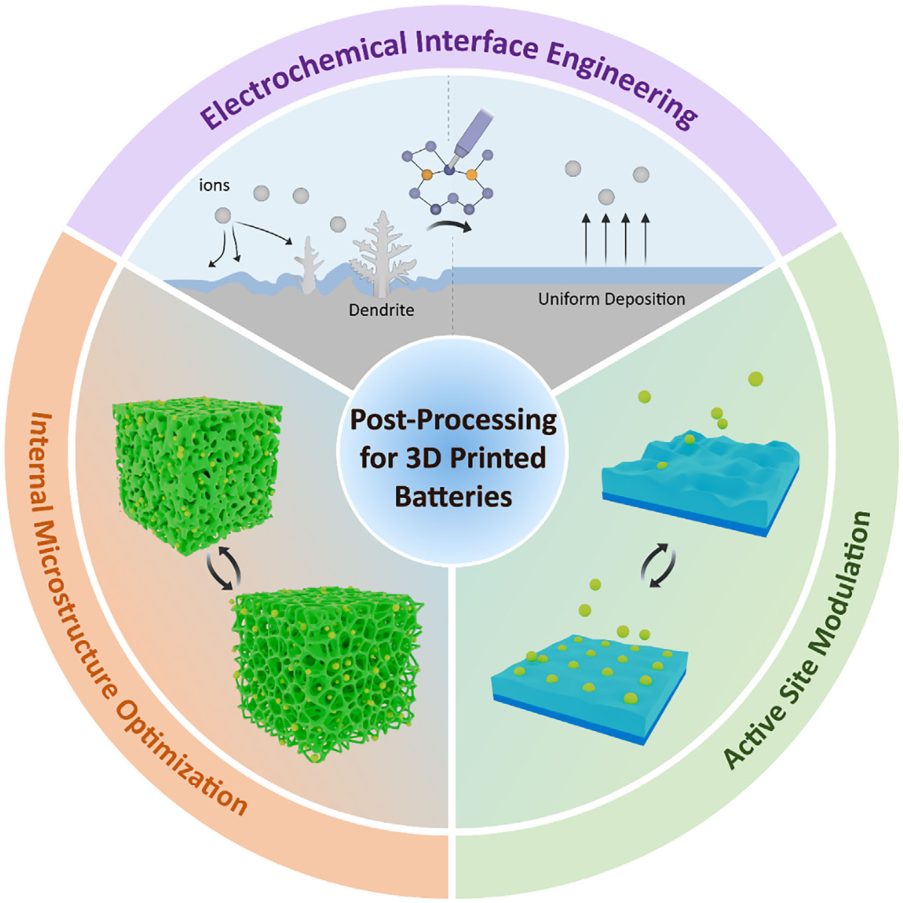

图2｜后处理的三类基本功能。（a）内部微结构优化：孔隙率、孔径与连通性调控；（b）电化学界面工程：界面电阻降低与界面稳定性提升；（c）活性位点调制：活性材料表面重构、缺陷引入与导电网络构建。
热后处理是最常用、最基础的后处理路线，根据温度与气氛可分为干燥、退火、热还原与烧结等不同层级。冻结干燥与低温热干燥主要用于去除电极中的溶剂与分散剂，同时尽量保持打印形成的孔隙结构。定向冻结辅助的 3D 打印电极通过冰模板效应可形成定向孔道，后续干燥过程则决定孔道形貌的保持程度。中低温退火与热还原常用于分解有机粘结剂、去除残余溶剂，并将金属氧化物前驱体还原为导电相，例如在惰性气氛或还原气氛中处理打印的 MOF 衍生碳框架，使其获得高导电网络与分级孔结构。高温烧结则用于陶瓷或金属骨架的致密化，使颗粒间形成颈部连接，提升骨架的电子电导率与机械强度；但烧结温度、升温速率与保温时间必须精确控制，以避免过度致密堵塞电解液通道或导致活性颗粒粗化。热冲击作为一种快速升降温策略，可在短时间内诱导晶格缺陷与表面重构，从而暴露更多活性位点，同时抑制长时间高温处理带来的晶粒长大。

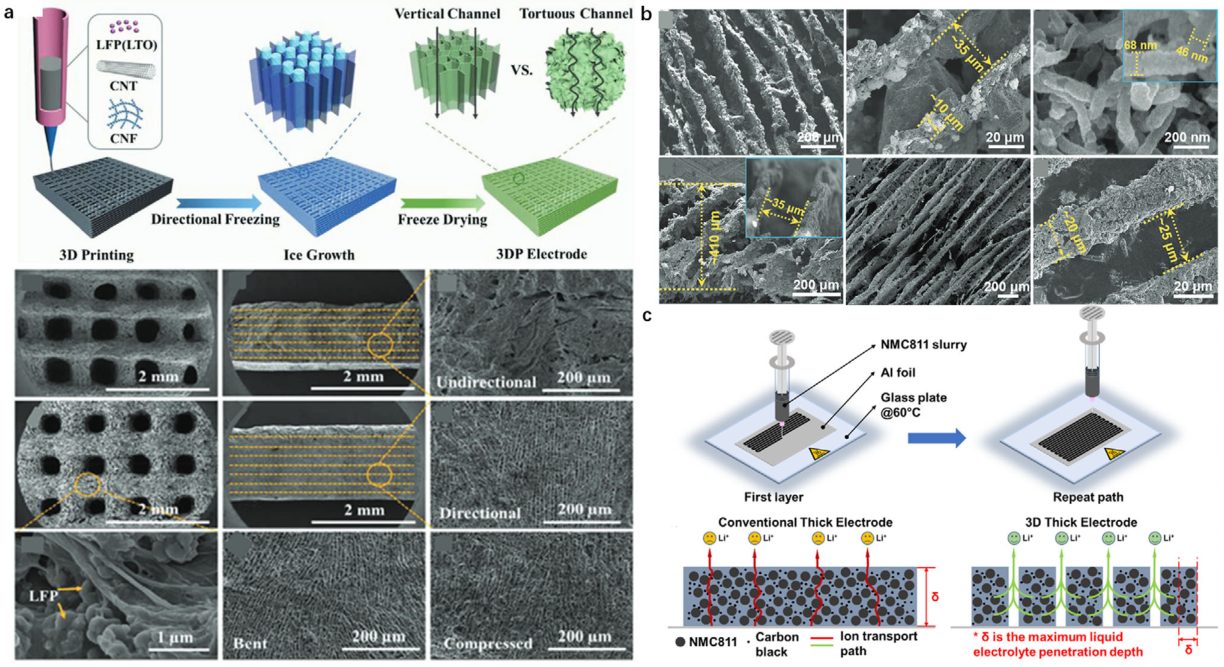

图3｜冻结干燥与热干燥在 3D 打印电池中的应用。（a）定向冻结辅助 3D 打印柔性电极的示意图与 SEM 像，展示定向孔道的形成与保持。

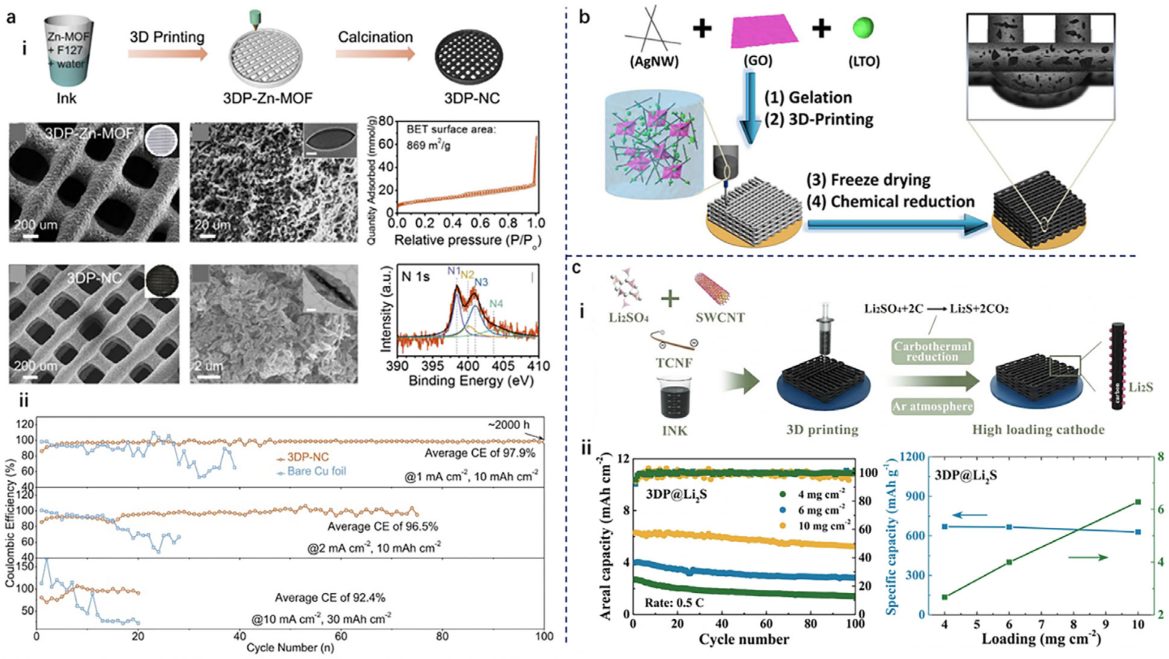

图4｜退火与热还原在 3D 打印电池中的应用。（a）3DP-Zn-MOF 及衍生 3DP-NC 框架的制备与碳化过程；（b）碳化前后框架的电化学性能对比，显示热还原对导电网络构建与活性位点激活的作用。

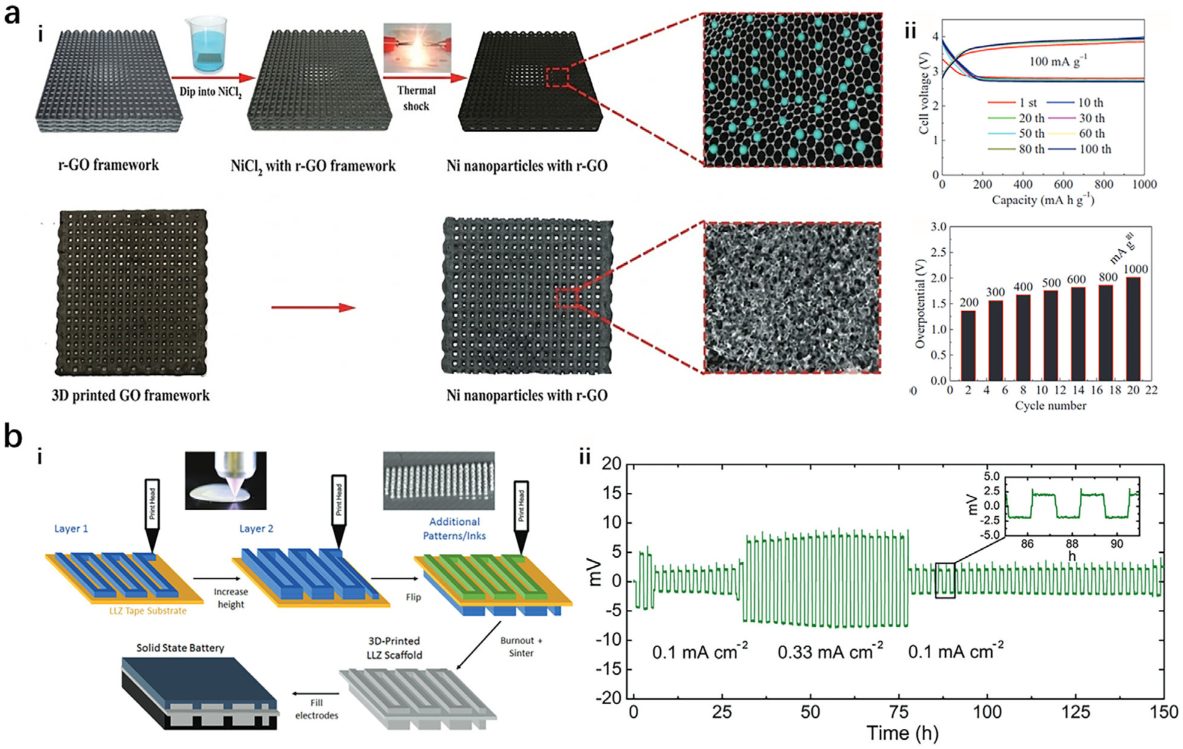

图5｜烧结与热冲击在 3D 打印电池中的应用。（a）3D 打印 Ni/rGO 正极的制备与烧结过程；（b）烧结后骨架的电化学性能，体现高温致密化对电子传输通路的改善。
电化学后处理是在电极成型后，通过电化学反应在三维骨架表面原位沉积活性材料或保护层，从而弥补打印过程带来的活性材料负载不足或界面不稳定问题。典型应用包括：在 3D 打印的还原氧化石墨烯/碳纳米管（rGO/CNT）导电框架上电沉积锌负极或钒氧正极活性材料，使活性材料均匀覆盖于高比表面积骨架表面，形成核壳或分级复合结构；在集流体或三维骨架上电沉积金属保护层，可抑制枝晶生长并提升界面稳定性。电沉积的优势在于沉积厚度、形貌与负载量可通过电流密度、时间、电解液浓度与pH值精确调控，且与打印骨架的几何形状无关，特别适合高比表面积、复杂三维结构的电极。然而，电沉积均匀性受骨架导电网络连通性与电解液传质限制，孔道深处的电流分布不均可能导致沉积层厚度梯度，因此需要配合骨架孔隙率设计与电解液浸润优化。

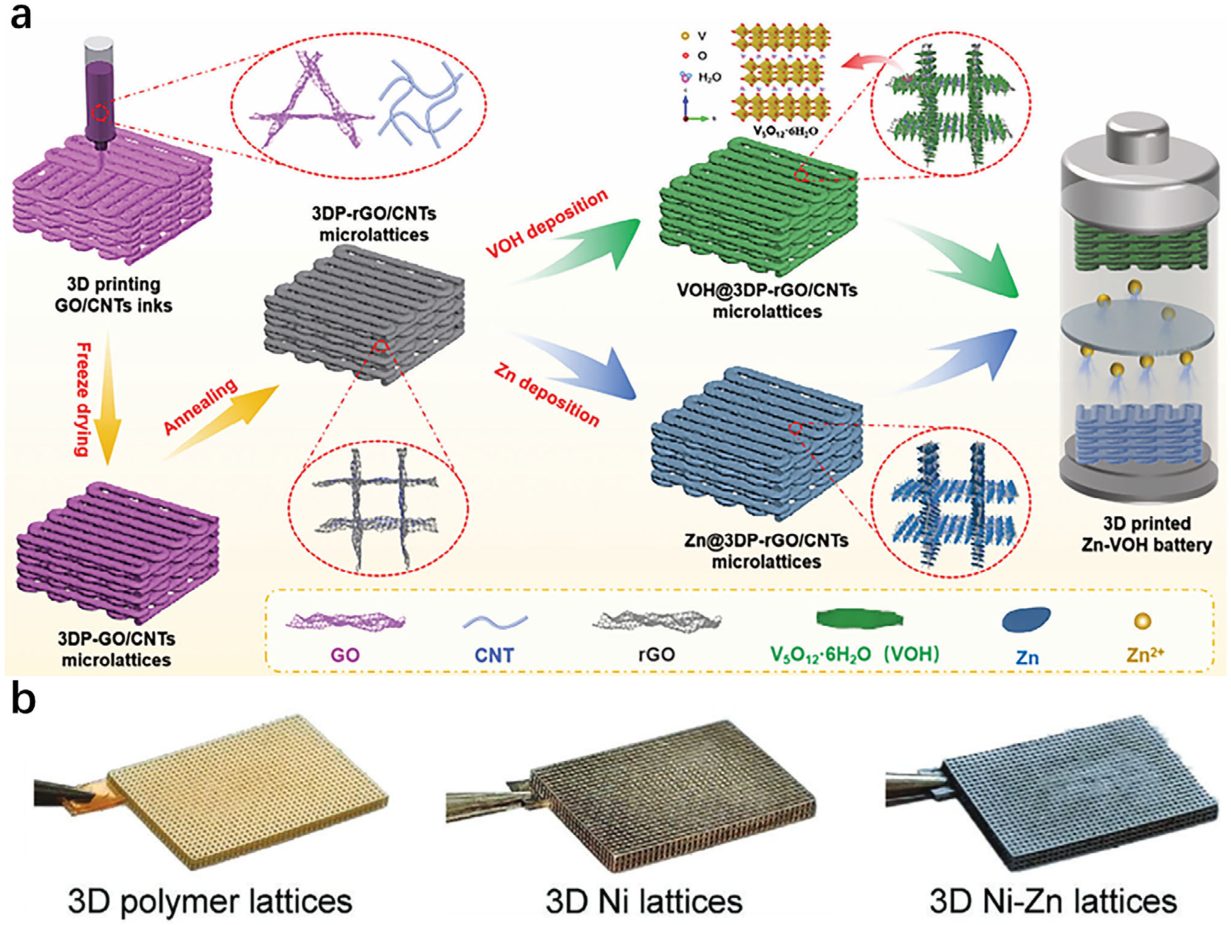

图6｜电沉积在 3D 打印电池中的应用。（a）Zn@3DP-rGO/CNTs 负极与 VOH@3DP-rGO/CNTs 正极的制备示意图与电化学性能；（b）3D 打印聚合物骨架与导电框架的数字化照片。
除热与电化学方法外，机械与材料浸润类后处理也为 3D 打印电池提供了独特的调控维度。原子层沉积（ALD）可在三维骨架表面以原子级精度沉积超薄保护层或功能层，改善界面稳定性而不显著堵塞孔隙；辊压与机械压缩则通过调控电极厚度与孔隙率，提升体积能量密度与层间界面接触。材料浸润是将液态电解质前驱体、聚合物单体或导电浆料渗入打印骨架中，经固化后形成复合电解质或复合电极，这种方法尤其适用于 3D 打印固态电池与混合电解质体系。例如，在光固化打印的立方微结构中渗透聚合物-陶瓷复合电解质，可在保持结构精度的同时构建连续的离子传输通道。此类后处理对打印骨架的孔隙连通性与表面润湿性提出了更高要求，也为多材料、多尺度集成电池的制造提供了可行路径。

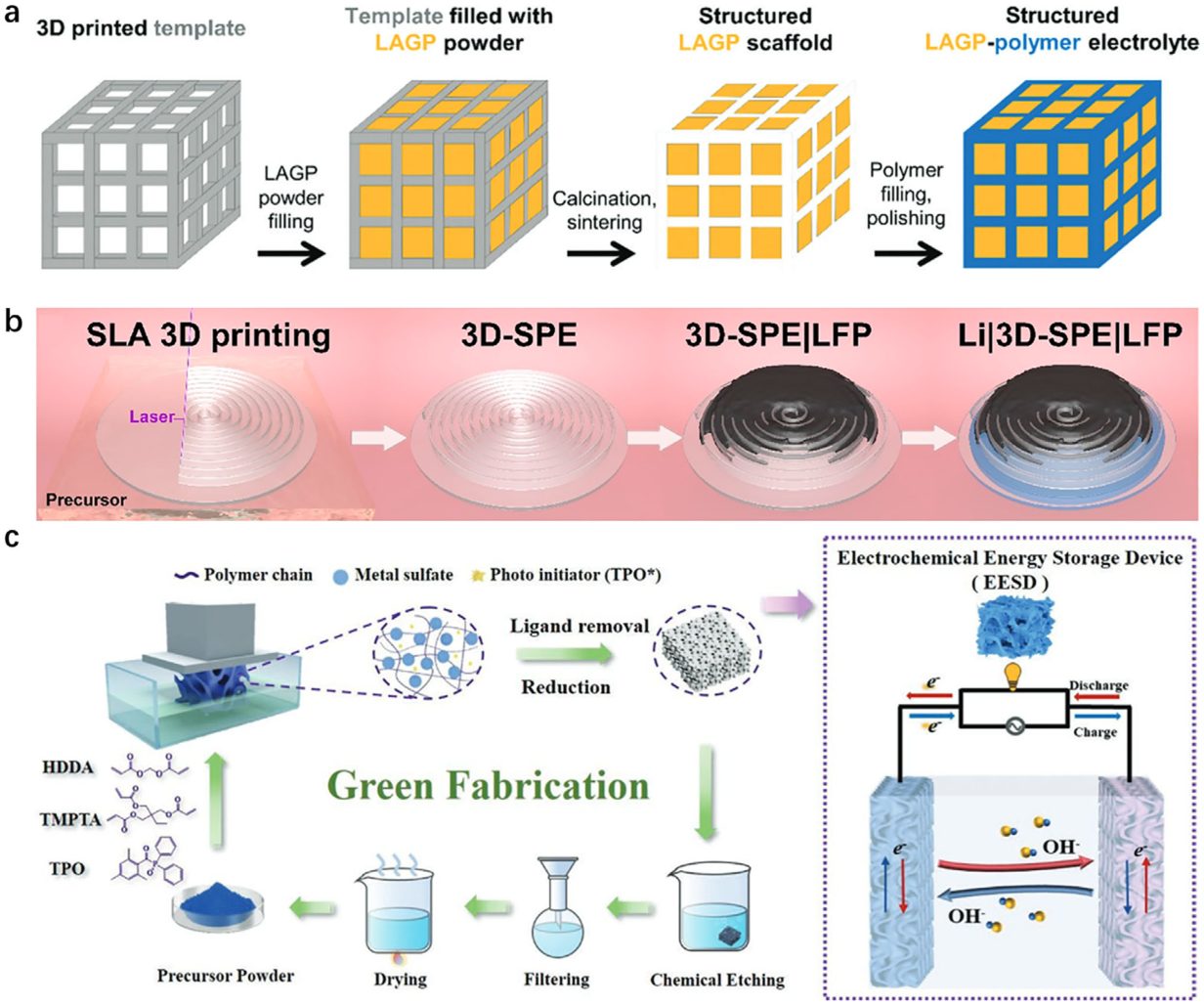

图7｜材料浸润与 ALD 在 3D 打印电池中的应用。（a）可拉伸图案化电极的制备流程与光学照片；（b）材料浸润法制备结构复合电解质的示意图。
不同 3D 打印工艺对后处理的需求与兼容性存在显著差异。熔融沉积成型（FDM）通常以热塑性丝材为原料，后处理重点在于去除支撑材料、改善层间结合以及通过 ALD 或电沉积引入导电/活性涂层；光固化成型（VPP）可实现高分辨率复杂结构，但树脂固化后的化学转化与材料渗透是获得导电/离子传导骨架的关键，常需通过高温碳化或前驱体渗透实现功能化；直接墨水书写（DIW）则因墨水成分可调、可兼容多种陶瓷或金属氧化物前驱体，后处理窗口最为灵活，冻结干燥、热还原、烧结、电沉积与材料渗透均可与之匹配。对 DIW 电极而言，干燥与烧结是最常见的两步：干燥去除溶剂并定型湿坯，烧结则使颗粒颈缩并形成导电/力学骨架。如何根据电极材料体系选择干燥速率、烧结温度曲线与气氛，是决定电极电化学性能的关键。未来，将在线监测与反馈控制引入后处理环节，根据打印态电极的微观结构实时调整热处理参数，有望进一步提升 3D 打印电池的一致性与良品率。
该综述系统阐明了后处理在 3D 打印电池从“成型”到“可用”过程中的决定性作用。热后处理通过微结构优化与活性材料激活奠定电极本征性能；电化学后处理在三维骨架上原位构建活性/保护界面；机械与材料浸润后处理则进一步拓展了电极结构与电解质集成的方式。三类方法并非孤立，而是常常组合使用：例如，先通过 DIW 打印氧化物前驱体骨架，再经热还原得到导电骨架，最后通过电沉积负载活性材料，可充分发挥打印自由度与后处理精确调控的优势。未来的研究方向包括：建立打印态微结构与后处理参数的映射关系，发展低能耗、快速且可在线集成的后处理工艺，以及针对不同电池化学体系开发专用的后处理配方。对于装备企业而言，将后处理工位与 DIW 打印工位集成为连续工艺链，并配备温度、气氛与时间的闭环控制，是推动 3D 打印电池从实验室走向工程化的重要路径。
综上，武汉理工大学团队全面梳理了 3D 打印电池后处理技术的最新进展，指出后处理通过微结构优化、界面工程与活性位点调控，是提升 3D 打印电池电化学性能与服役可靠性的核心环节。文章为 DIW 电极的干燥、烧结、热还原、电沉积与材料渗透等后处理工艺选择提供了系统参考，也对面向电池制造的多工艺集成装备开发具有启发意义。
铂邦科技是 DIW 浆料直写 3D 打印设备厂家，设备软硬件全栈自研，内置诸多工程算法，可快速构建网格、晶格、二十四面体等平面与三维结构；算法一键生成点阵打印代码，并支持手绘建模，无需 CAD 工程背景。全栈工程师团队，支持你提想法、我们开发算法加硬件。
此外，我们也提供从料筒、针头到挤出模块的全链条通用配件，兼容不同品牌的主流 DIW 设备（不区分设备品牌），并支持整机定制开发与设备升级。
📌 持续跟踪 DIW 前沿？关注「铂邦科技」公众号，获取更多文献解读与原创工艺手记。查看全部技术前沿 →
扫码关注，第一时间获取 DIW / DLP / 静电纺丝 3D 打印技术前沿、顶刊解读与设备资讯
微信扫一扫，或长按识别二维码关注
正在加载推荐文章……
