自然界的功能材料往往依靠跨尺度的有序组织获得性能，贝壳的层状文石、组织的分区结构皆属此类。人工复现这类结构通常需要微加工模具、外场诱导或专用硬件，成本高且与连续成形工艺不兼容。挤出成形若要在单根细丝内部布置多种组分，常规做法是并排共挤——多套料筒、多个入口、精确的流量配比，设备复杂度随组分数线性增长。
混沌打印提供了另一条思路：把静态混合器作为喷头的一部分，利用流道几何本身完成物料的重排。两股或多股物料在混合单元内经历反复的拉伸、折叠与切割，截面上的界面面积呈指数增长，最终形成条纹或棋盘状的确定性图案。图案的形貌由混合单元的几何形式与流道长度决定，而不是由外部驱动系统决定，这使得图案具备可预测性与可重复性。
研究比较的四种几何分别是 Kenics、Ross、Mini-SMX 与 SMX。它们代表了静态混合器设计的几个典型方向：Kenics 以扭转叶片实现层流下的分层与重定向，结构简单、压降较低；Ross 采用交错排列的波纹板，界面折叠更剧烈；SMX 与 Mini-SMX 属于交叉流道结构，通过多组交叉片将流体反复分割与重组，混合效率更高，但压降与剪切历史也更复杂。
在相同流量与物料条件下，四者的出口图案呈现出可辨识的差异：Kenics 给出较规则的螺旋条纹，Ross 的图案曲率变化更丰富，SMX 系列的条纹更细密、界面更曲折。计算流体力学模拟与实验图案在主要结构特征上保持一致，说明图案主要由混合单元的几何与流道长度决定，黏度、温度与流量等操作参数会影响条纹的保真度与稳定性，但不改变基本构型。

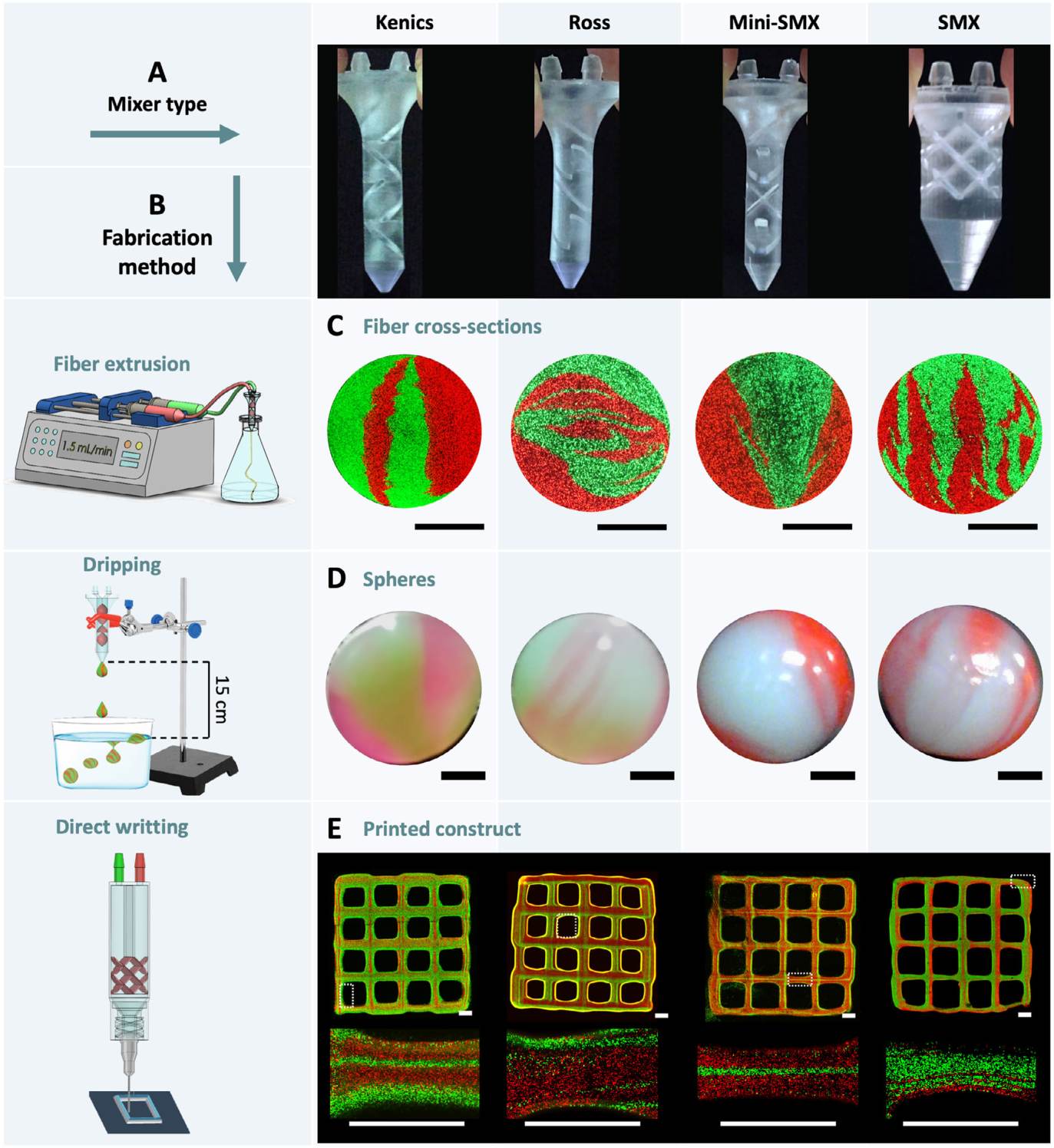

图1｜不同静态混合器实现连续混沌打印的通用性演示（对应原文 Fig. 1）
把混沌打印限定在拉丝工艺中是一种浪费。研究将其拓展至三种模式。连续湿法打印中，细丝挤出后直接进入氯化钙浴完成交联，适合以海藻酸盐为基体的连续纤维；滴落模式下，物料在喷嘴口因表面张力与重力竞争而脱离，形成离散球状构造，其内部分区图案随液滴形成过程被"冻结"；直写模式则以压力驱动黏弹性物料在平台上逐层沉积，细丝截面图案随路径被保留在成形体中。
三种模式的共同点在于，图案在喷头内部已经形成，沉积方式只决定其宏观形态。这一分离对设备设计有直接意义：同一套喷头模块可以适配不同成形头，只需更换沉积单元而无需改变混合单元。对直写工艺而言，这意味着内部微结构的构造不必依赖多喷头切换，单挤出系统即可获得双组分甚至多组分的空间排布。

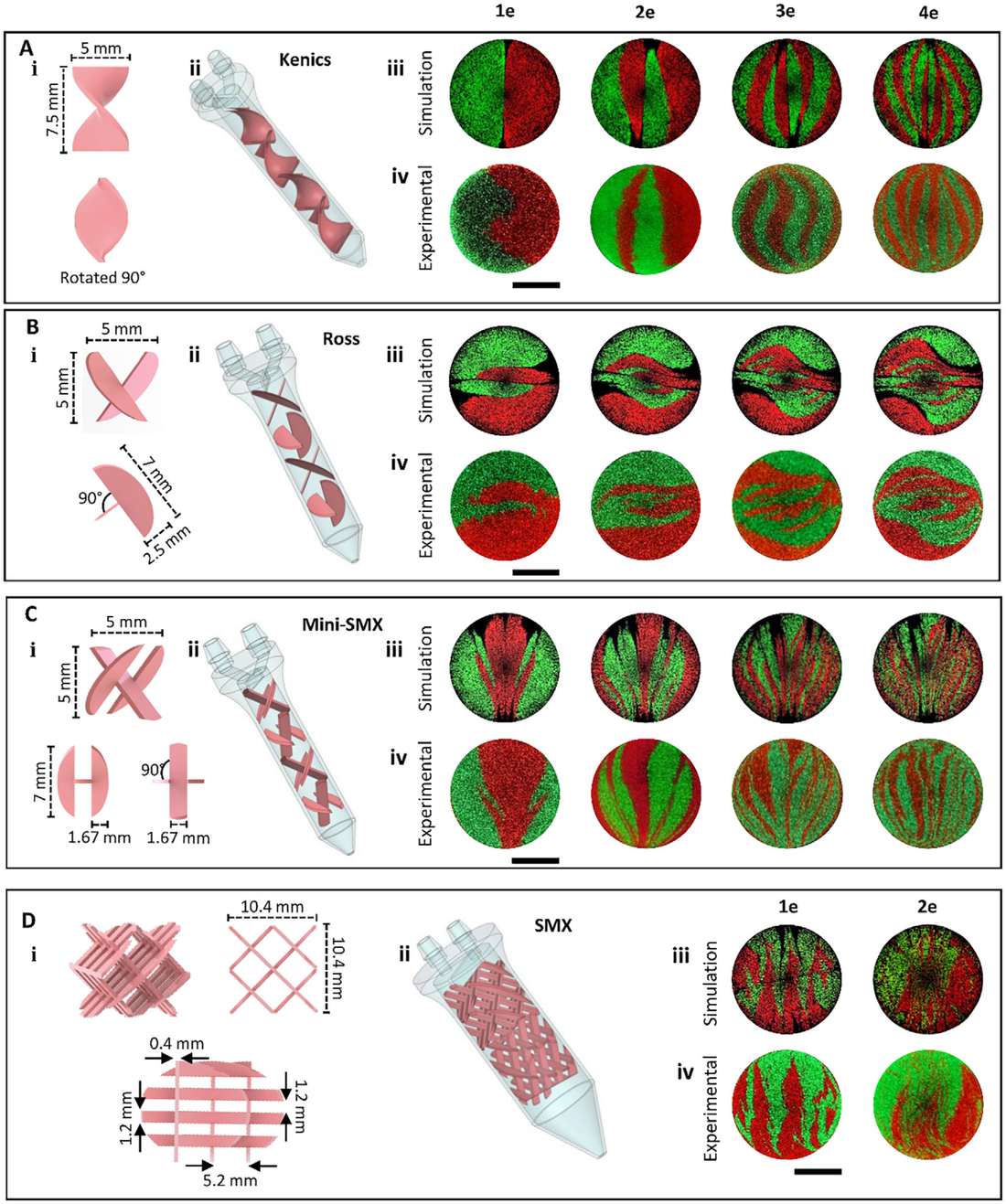

图2｜混合单元构型与数量对内部结构的影响（对应原文 Fig. 2）
第一类是分区排布的哺乳动物细胞。研究把两种细胞分别载入两股物料，经混合单元后在丝内形成分区带，细胞在各自条带内保持活性并沿界面组织，预先勾勒出微组织的分区轮廓。这类结构对组织工程有价值——不同细胞类型在空间上的相对位置决定了旁分泌信号与界面行为。
第二类是空间图案化的细菌群落。研究把严格厌氧菌与兼性厌氧菌分别置于不同物料流中，成型后在同一根细丝内形成并存的微区。氧敏感菌种被限制在特定条带内，兼性菌则分布在另一侧，二者在同一构造中维持各自的代谢状态。这一结果说明混沌打印不仅能排布惰性组分，也能为对氧、pH 敏感的活体体系提供局域微环境。
第三类是水凝胶细丝内的局部矿化。通过在一条物料流中引入矿化前驱体，成型后矿化物优先在特定条带内析出，形成空间局域的无机沉积。矿化位置由图案决定，而非由外部浸泡或喷涂决定，这为构建有机—无机复合结构的梯度分布提供了新途径。
混沌打印的价值建立在可预测性之上。研究以模拟与实验对照说明，条带数量与界面形态可由混合单元的几何参数与流道长度推算，因而在设计阶段即可预判截面构型。这一特性使其区别于随机混合——后者只能保证均匀性，前者则给出确定的空间编码。
工艺边界同样清晰：当物料黏度过低时，沉积后的细丝难以维持截面图案，条纹会在表面张力驱动下迅速融合；黏度过高则压降上升、流量受限，且剪切历史过长可能损伤载带的活体组分。温度通过黏度间接影响图案保真度，流量则决定停留时间与界面演化程度。对直写而言，墨水的屈服应力必须足以在沉积后锁定图案，这与常规直写对屈服应力的要求一致，只是此处还额外要求"图案不被后续层压实破坏"。
这项工作的工程含义集中在喷头模块化上。静态混合器体积小、无运动部件、可直接嵌入现有挤出流道，改造成本远低于增加一套供料系统。对设备厂家而言，这意味着可以在不改变整机架构的前提下，通过更换喷头内芯实现"单挤出、多组分"的成形能力。
其次是压降与流量的匹配。SMX 类结构混合效率高但压降大，在柱塞式或气压式挤出系统上都需要重新标定压力—流量曲线；若沿用原有机型的压力上限，可能出现流量不足或脉动加剧。第三是图案锁定问题：直写沉积后细丝仍需保持截面构型，墨水的触变恢复速率与屈服应力必须与打印速度匹配，否则层间压实会使条纹畸变。
最后是适配活体体系时的剪切控制。混合单元内的反复折叠会带来额外的剪切历史，对细胞与菌群的活性构成潜在影响；研究中活体组分仍保持活性，说明在合理流量下剪切损伤可控，但这一边界需要按具体体系逐案标定。

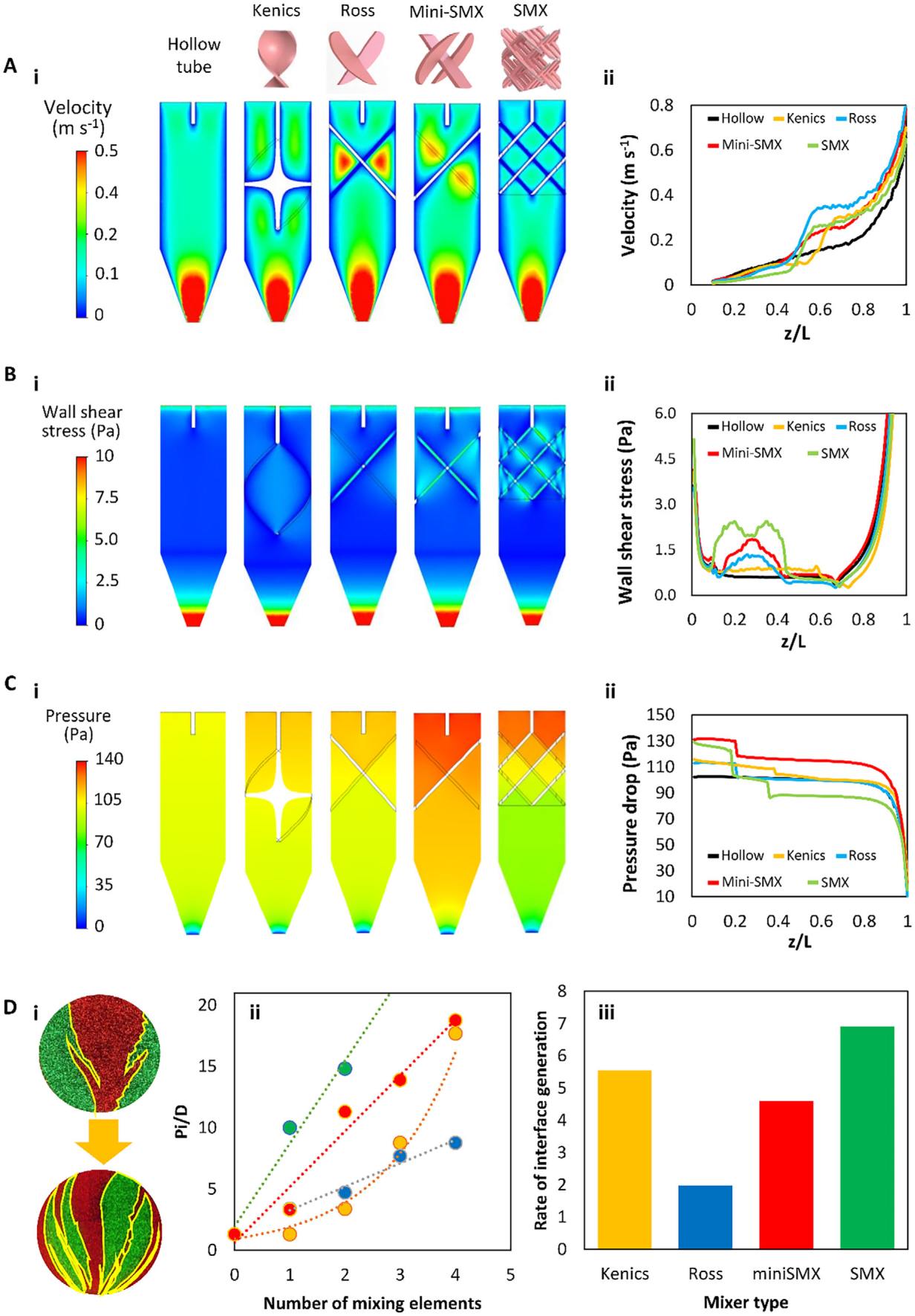

图3｜混沌打印头内的流体动力学与界面生成（对应原文 Fig. 3）

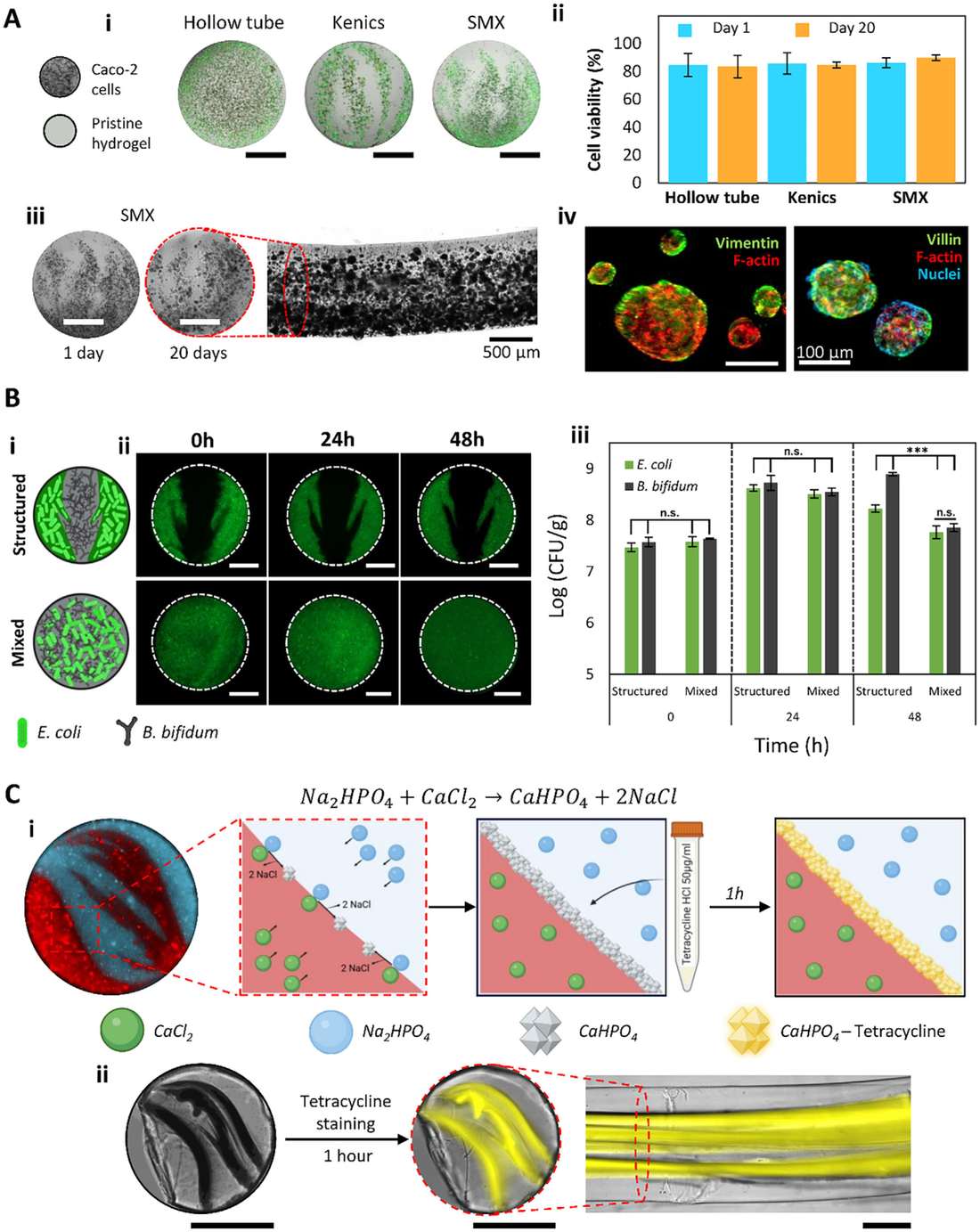

图4｜混沌打印结构材料在细胞分区、菌群共存与局部矿化中的应用（对应原文 Fig. 4）
从工艺经济性看，混沌打印的价值不在于替代多喷头，而在于用单一供料通道获得多材料才具备的空间异质性。常规多材料直写需按材料数量配置喷头与供料回路，切换时还要清洗与平衡压力；混沌打印只需在喷头内嵌入混合单元，材料组合由入口配比与单元几何决定，硬件复杂度与材料数量解耦。代价是图案的可控精度受限于混合单元的固有流场，无法像多喷头那样逐点指定成分。因此它更适合需要连续梯度或周期性微结构的场景，而非需要绝对成分定位的场合。
该研究系统比较了 Kenics、Ross、Mini-SMX 与 SMX 四种静态混合器在挤出喷头内的图案生成行为，并把混沌打印从连续湿法拉丝拓展至滴落与直写三种沉积模式；通过在单根细丝内构造分区细胞条带、厌氧与兼性厌氧菌共存微区以及空间局域矿化，验证了"以流道几何编码内部微结构"的可行性，为单挤出系统的多组分成形提供了低成本、可预测的工艺路径。
