顶刊解读|电磁与中子双屏蔽 SWCNT/BNNT 复合材料:DIW 直写可拉伸 PDMS 蜂窝点阵,薄膜屏蔽超 50 dB、中子衰减系数 1.27 mm⁻¹

航天器与核设施里的电子系统面对两类机理完全不同的威胁:电磁干扰要靠导电网络反射与吸收,热中子却要靠硼-10 的原子核俘获。以往材料各管一段,重金属与混凝土又重又刚,装不上可拉伸的柔性平台。这项工作把两种纳米管拧成一根"同轴电缆"——碳管做导电位、硼管做吸中子芯——再塞进 PDMS 墨水里直接打印蜂窝点阵,几十微米厚就挡掉一半以上电磁能量,1 mm 厚能衰减约 72% 的热中子。

研究背景:双模屏蔽为什么难以兼得

低轨卫星、核电站乏燃料储运、中子/质子治疗设施与紧凑型核动力平台,对屏蔽材料的要求可以概括为三条:屏蔽有效、机械可集成、重量可控。单壁碳纳米管(SWCNT)凭借高电导与高长径比,是电磁干扰(EMI)屏蔽的常青材料;氮化硼纳米管(BNNT)中的硼-10 同位素具有极高的热中子吸收截面,且耐高温、化学稳定。两者结构同为一维管状,功能却互不重叠。

以往的报道大多只利用其中一种功能,瓶颈不在材料本身,而在工艺:两种纳米管的表面性质与分散行为差异明显,稳定共分散本身就是门槛;再把混合体系加工成兼具柔性与复杂几何的构件,更缺少成熟方法。直写打印恰好补上这一环——它对黏弹墨水的剪切变稀要求,与纳米管高长径比颗粒的流变特征天然契合,且能逐层堆叠出自由站立的点阵结构。

核壳结构的形成与证据

混合分散时,研究者预期 SWCNT 会自发包覆在 BNNT 表面:原子级光滑的一维表面之间有范德华接触,圆柱几何互补使界面接触最大化,BNNT 的 B–N 键部分离子性带来的极性与 SWCNT 的 π 共轭表面发生偶极作用,而约 30 nm 的 BNNT 外径与不足 2 nm 的 SWCNT 之间的尺寸差,让细管能够贴壁缠绕并填充间隙。形象地说,SWCNT 充当了 BNNT 的"表面活性剂"。

光谱与显微证据形成了闭环。随 SWCNT 比例升高,h-BN 面内 E₂g 振动峰从约 1320 cm⁻¹ 系统移向 1360 cm⁻¹,拉曼 G 峰与 G′ 峰同步移动,XPS 排除了电荷转移与残留表面活性剂的干扰,支持应变主导的机制——SWCNT 包覆对 BNNT 施加径向压力。高分辨 TEM 直接观察到同轴结构:衬度较深的多壁 BNNT 为芯,较亮的 SWCNT 束为壳,对 42 根核壳结构上 82 段轴向区域的统计给出壳厚中值 8.8 nm,分布符合对数正态。B、N、C 三种元素的映射高度重叠。

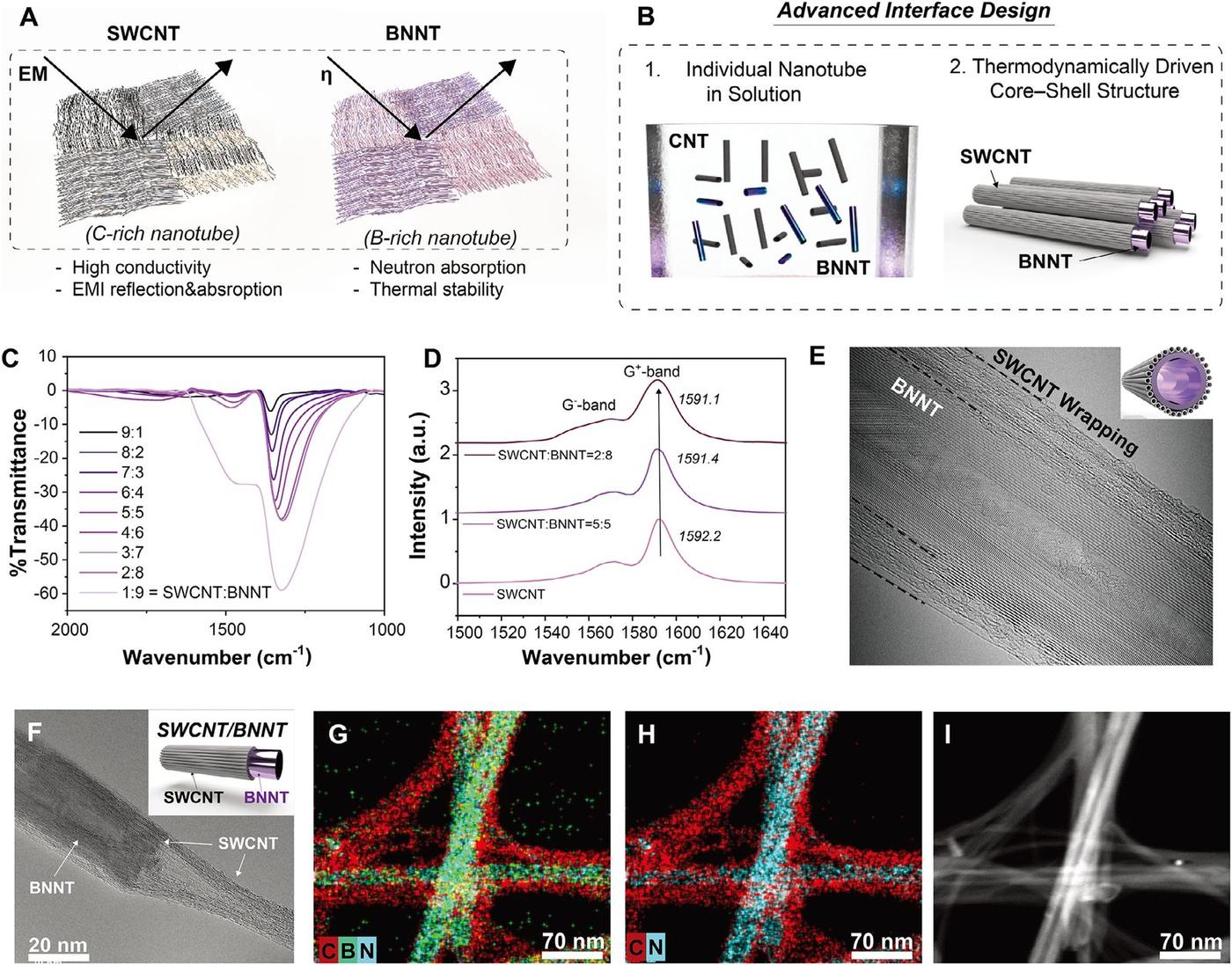

图2|核壳结构的谱学与显微证据。SWCNT 与 BNNT 选择性作用的示意、核壳形成过程、FTIR/拉曼位移、高分辨 TEM 同轴包覆与元素映射。

图2|FTIR 峰位随 SWCNT 含量从约 1320 移至 1360 cm⁻¹,TEM 显示 SWCNT 束沿 BNNT 轴向连续包覆,壳厚统计中值 8.8 nm。 对应原文 Fig. 2。

电磁屏蔽:电导主导的吸收耗散

X 波段(8–12 GHz)测试显示,SWCNT 主导的配比(9:1、8:2)总屏蔽效能超过 50 dB,中间配比到 4:6 仍保持约 40 dB,即使 BNNT 占 8:9 以上的极端配比也有约 30 dB;电导率同步单调下降,但 BNNT 富集体系仍保住 10³ S·m⁻¹ 量级。原因在于 SWCNT 渗流网络在所有配比下都未断裂——纯 BNNT 带隙约 6 eV、近乎绝缘,若没有这层导电骨架,屏蔽效能将随配比坍塌。

功率系数分解表明,全配比范围内吸收始终是主导或至少相当的衰减分量,机制是渗流网络内的欧姆损耗与界面极化。电导对吸收的作用可用趋肤深度理解,见式(1):

δ = √( 2 / (ωμσ) ) (1)
δ 为趋肤深度,ω 为角频率,μ 为磁导率,σ 为电导率;σ 越大,感应电流越集中在表层,欧姆耗散越强。

电导同时影响材料本征阻抗与自由空间阻抗的匹配程度,见式(2):

Z = √( jωμ / (σ + jωε) ) (2)
Z 为材料本征阻抗,ε 为介电常数;σ 增大使 Z 偏离自由空间阻抗 Z₀,界面反射分量随之上升。

在本工作的吸收主导区间内,σ 增大主要通过缩小趋肤深度提升耗散,是屏蔽效能的第一控制变量;但渗流网络一旦建立,继续提高电导的边际收益递减,5:5 与 4:6 之间电导的差别并未按比例转化为 SET 差别。反应分子动力学模拟从原子尺度补了证据:SWCNT 包覆抑制了 BNNT 的横向介电极化,由此导出的介电参数代入电磁仿真后复现了实验观察到的吸收主导行为。

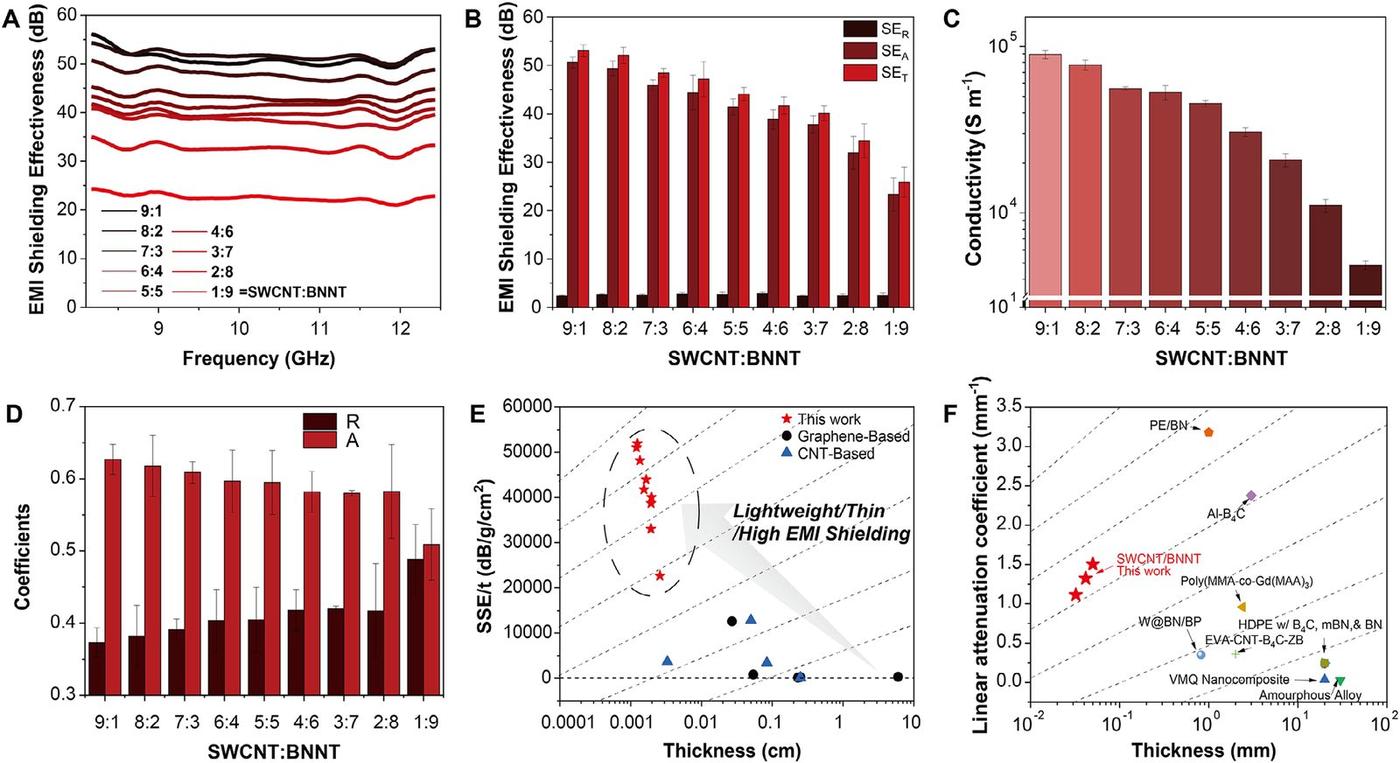

图3|双屏蔽性能。X 波段 SET 及反射/吸收分解、电导率、功率系数、厚度归一化屏蔽与中子衰减系数文献对标。

图3|薄膜厚度仅 10–20 µm 即实现 30–50 dB 屏蔽,SSE/t 超越多数石墨烯与 CNT 体系;中子线性衰减系数 1.27 mm⁻¹ 优于已报道聚合物复合材料。 对应原文 Fig. 3。

中子屏蔽:硼-10 的原子核俘获

中子衰减来自 BNNT 中的硼-10 对热中子的俘获反应:

10B + nth → 11B* → 4He + 7Li + γ (3)
热中子被硼-10 俘获后形成激发态硼-11,随即裂变产生 α 粒子(氦-4)与锂-7 核并释放伽马光子,中子能量就此沉积。

实测 SWCNT:BNNT = 2:8 的薄膜在仅 38.6 µm 厚度下实现 4.8% 中子衰减,对应线性衰减系数 1.27 mm⁻¹——按指数衰减律外推,1 mm 厚膜即可衰减约 72% 的入射热中子。蒙特卡洛模拟给出 μ ≈ 1.1–1.3 mm⁻¹,与实测吻合。纵向对比,文献中聚合物基中子屏蔽体通常需要毫米级厚度才能达到相当的衰减,该体系的厚度优势正是核壳结构把 BNNT 有效排布密度做高的结果。

PDMS 墨水与极端环境稳定性

把核壳网络搬进可打印弹性体,溶剂体系从水换成了四氢呋喃(THF),表面活性剂换为 Triton X-100,以兼容 PDMS。流变测试显示墨水储能模量在约 100% 振荡应变内保持稳定,具备直写所需的黏弹平台。固化后的复合膜断裂应变超过 125%,杨氏模量约 1.72 MPa,均优于纯 PDMS;在 40% 循环拉伸下反复形变,EMI 屏蔽稳定在约 23 dB,说明导电网络的连通性对应变不敏感。

极端环境考核是这篇文章区别于常规 EMI 论文的部分:TGA 显示 BNNT 在网络中充当热屏障,复合薄膜 250 °C 保温 12 h 无明显性能退化;液氮浸泡 1 h 后 SET 完全保留,250 °C 复热 1 h 后还略有上升;直火接触不开裂、不脱层,−196~250 °C 交变后结构完整。对航天电子与深空探测而言,这组数据比屏蔽数值本身更有说服力。

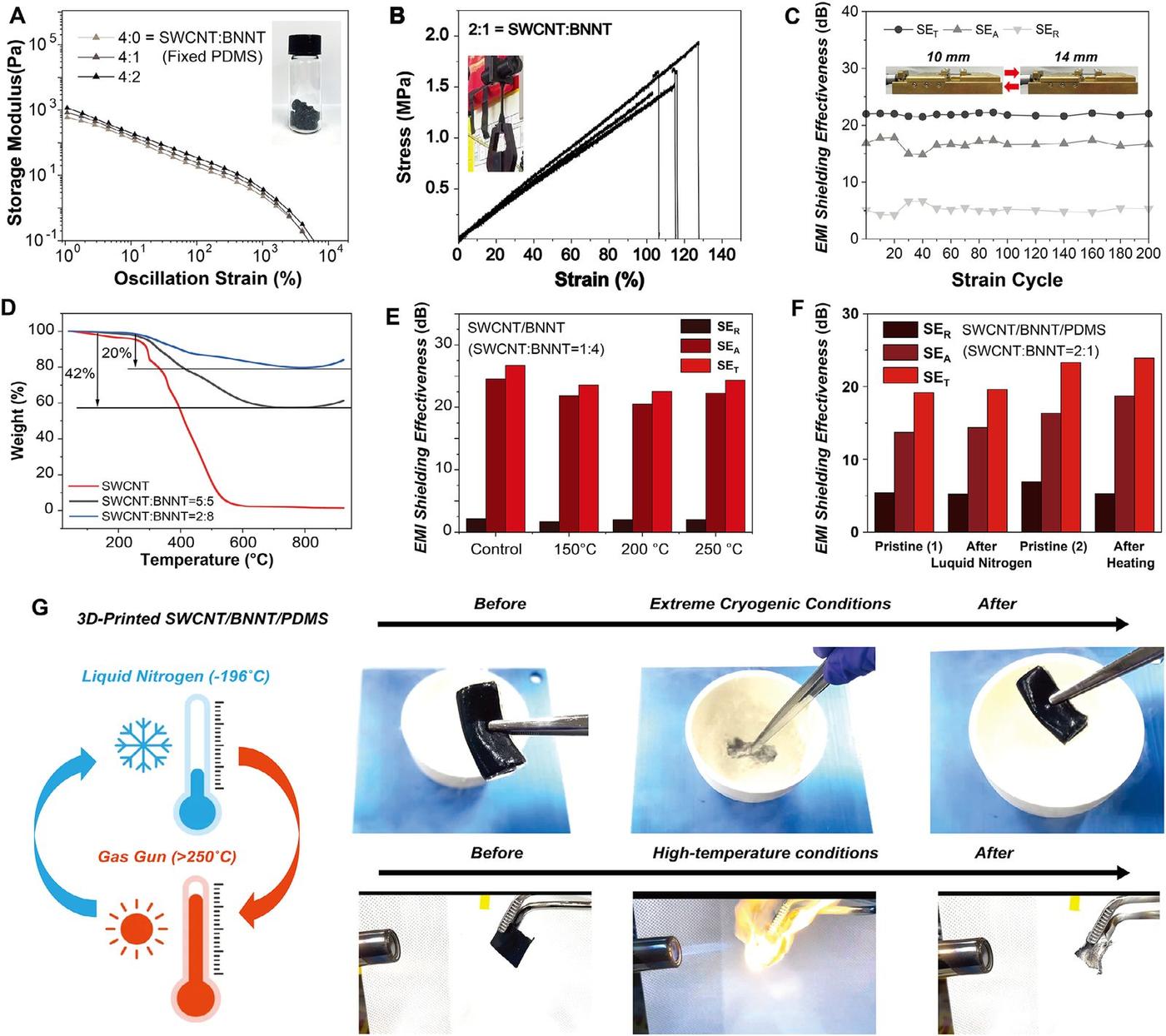

图4·极端环境稳定性。墨水储能模量、应力-应变曲线、循环应变下 EMI 稳定性、TGA、高温 12 h 与液氮/250 °C 交变后性能及宏观照片。

图4|反复应变与液氮-高温交变后屏蔽效能与结构完整性均保持,BNNT 的热屏障作用显著推迟了复合膜的热分解。 对应原文 Fig. 4。

直写结构设计自由度

DIW 环节展示了该墨水的工程价值:大面积图案化打印均匀无缺陷,圆柱蜂窝点阵堆到 30 层仍保持形貌,六边形点阵的特征尺寸可通过线间距精细调节;固化后结构可整体取下,直接集成到微电子基板上。形状与成分都可逐区域编程——同一版图内可以切换配比,实现屏蔽性能的梯度设计。

几何本身也参与屏蔽:同等厚度下蜂窝图案比平板图案的 SET 高约 10–15%,归因于周期结构内的多重内反射。WR-90 波导的有限元仿真显示,从直网格、gyroid 到六边形点阵,电磁能量流的扭曲与多重散射逐级增强,能量在结构内的驻留与耗散随之上升。这一发现把"结构设计"提升到了与"成分设计"同等的地位——对打印设备而言,意味着路径规划与填充策略本身就是性能调节手段。

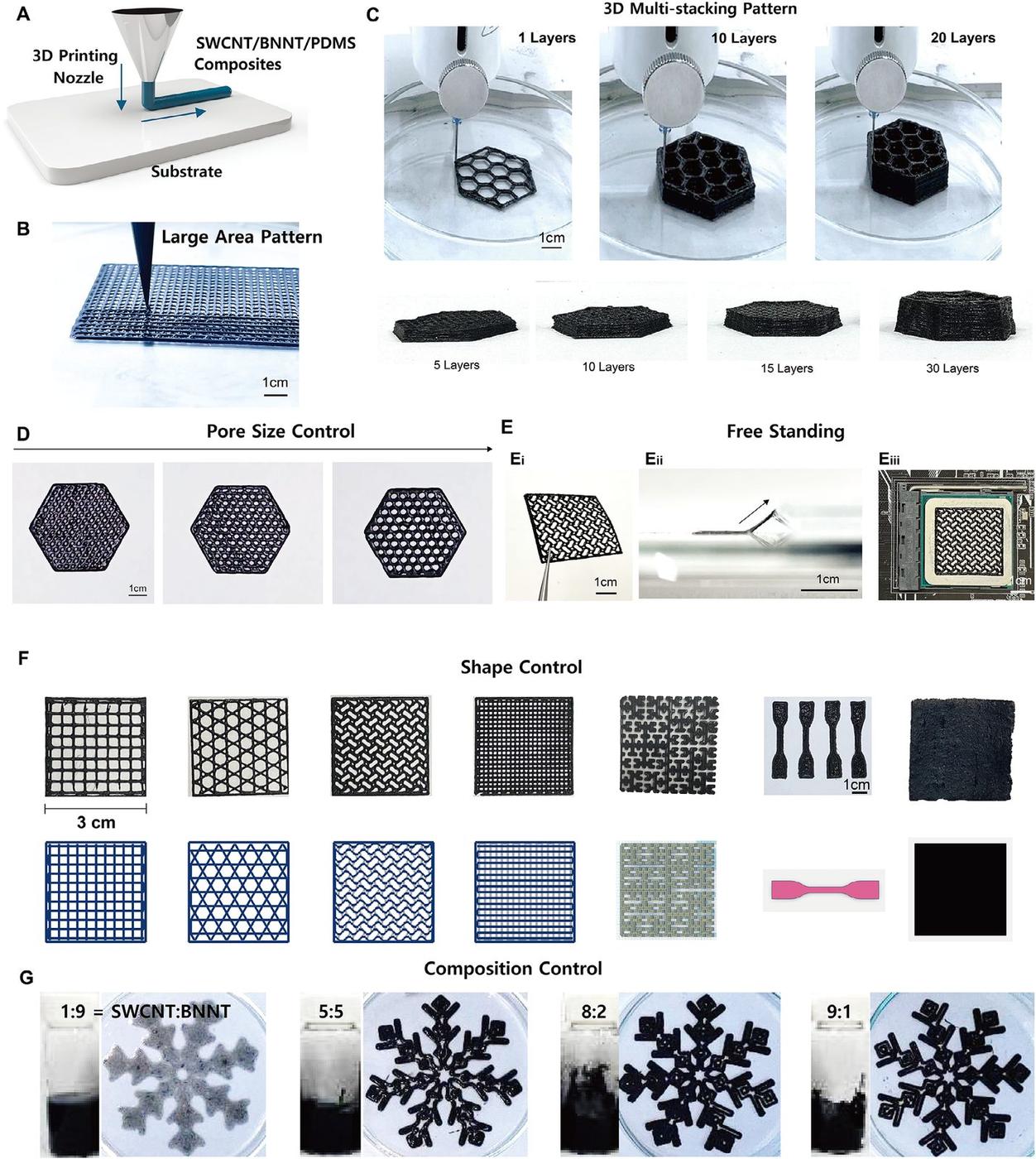

图5·直写设计自由度。打印流程、大面积图案、1–30 层堆叠、孔径调控、独立式集成、形状与成分可编程。

图5|最大 30 层蜂窝点阵成型完好,固化后可独立转移至微电子封装,同一版图可变形状、变成分。 对应原文 Fig. 5。

纳米管墨水的直写要点

这套体系对直写设备的挑战集中在溶剂与填料两端。THF 沸点 66 °C,挥发快,料筒密封与针头防结皮的要求比水性墨水高得多——间歇打印时针口干结会直接堵料,需要配套保湿帽或缩短换料周期。纳米管高长径比颗粒在静止场中易取向重排与沉降,长时间打印时料筒内浓度会漂移,出料线宽随之波动;低转速持续搅拌或往复泵送比静态料筒更可靠。

PDMS 的固化动力学也要纳入路径规划。剪切变稀保证挤出,但沉积后到交联前的窗口内线条仍会缓慢流延,层数堆高后下层承压,线型保真依赖固化速率与打印速率的匹配——这一点与该团队把固化窗口与磁化时间同步的设计思路异曲同工。多层结构的层间结合同样依赖墨水表面始终保持活性:THF 体系表干快时,层间会出现弱结合面,需通过环境湿度控制或层间等待时间优化来避免。对需要 30 层以上堆叠的屏蔽构件,挤出系统的压力闭环稳定性直接决定点阵孔壁的均匀性。

该研究利用 SWCNT 与 BNNT 的几何互补构建同轴核壳导电-吸中子网络,以 PDMS/THF 墨水经直写打印出最大 30 层的可拉伸蜂窝点阵:薄膜厚度十几微米即达 50 dB 电磁屏蔽,中子线性衰减系数 1.27 mm⁻¹,40% 循环应变与 −196~250 °C 交变后功能保持,把电磁与中子双模屏蔽合并进了一条可打印的材料流水线。
