G-Code 诞生于二十世纪五十年代的数控机床，其设计前提是刀具只做运动、不做别的。它逐行解释、逐行执行，每一行都要求机床先到达指令位置、再执行下一行。这套语义用在单材料直写上并无问题，因为路径中唯一的"事件"就是转向；但当打印头集成了气压阀、紫外光源、步进电机与可动喷嘴之后，事件密度急剧上升。
作者指出，一旦需要沿路径做原位功能化——例如连续组分梯度或形状梯度——辅助指令就必须作为新的行插入 G-Code，喷头随之在每一处插指令的位置减速至停止。停止期间挤出仍在继续，形成局部堆积；重新起步时又因压力建立延迟而欠挤出。Fig. 1a–d 给出的多材料点阵照片显示，缺陷恰好集中在材料切换界面之前，其位置与喷嘴死体积、气压阀响应延迟相对应。
问题在追求高分辨率时被放大。作者以体素级分辨率为例：当每移动一个喷嘴直径就需要执行一次动作时，0.1 mm 喷嘴对应的总打印时间可增至原来的六倍（Fig. 1e, f）。原因不在于指令本身耗时，而在于设备有限的加速能力——每一次停顿都要重新加速到设定速度，行程越短，加速段占比越高，有效速度越低。
商用的线性提前量（linear advance）是一类已被验证的补偿手段：它预测喷嘴内的压力积累，在减速段调整挤出量。但作者明确指出该方法的适用边界：其压力预测系数需要按材料与打印速度逐组标定；它面向热塑性材料的体积式挤出，未考虑触变性与适用期这类时间相关特性，而后者恰是直写粘弹墨水的常态；此外，直写常用压力驱动供料，流量调节能力超出体积式挤出的范围，线性提前量无法直接迁移。

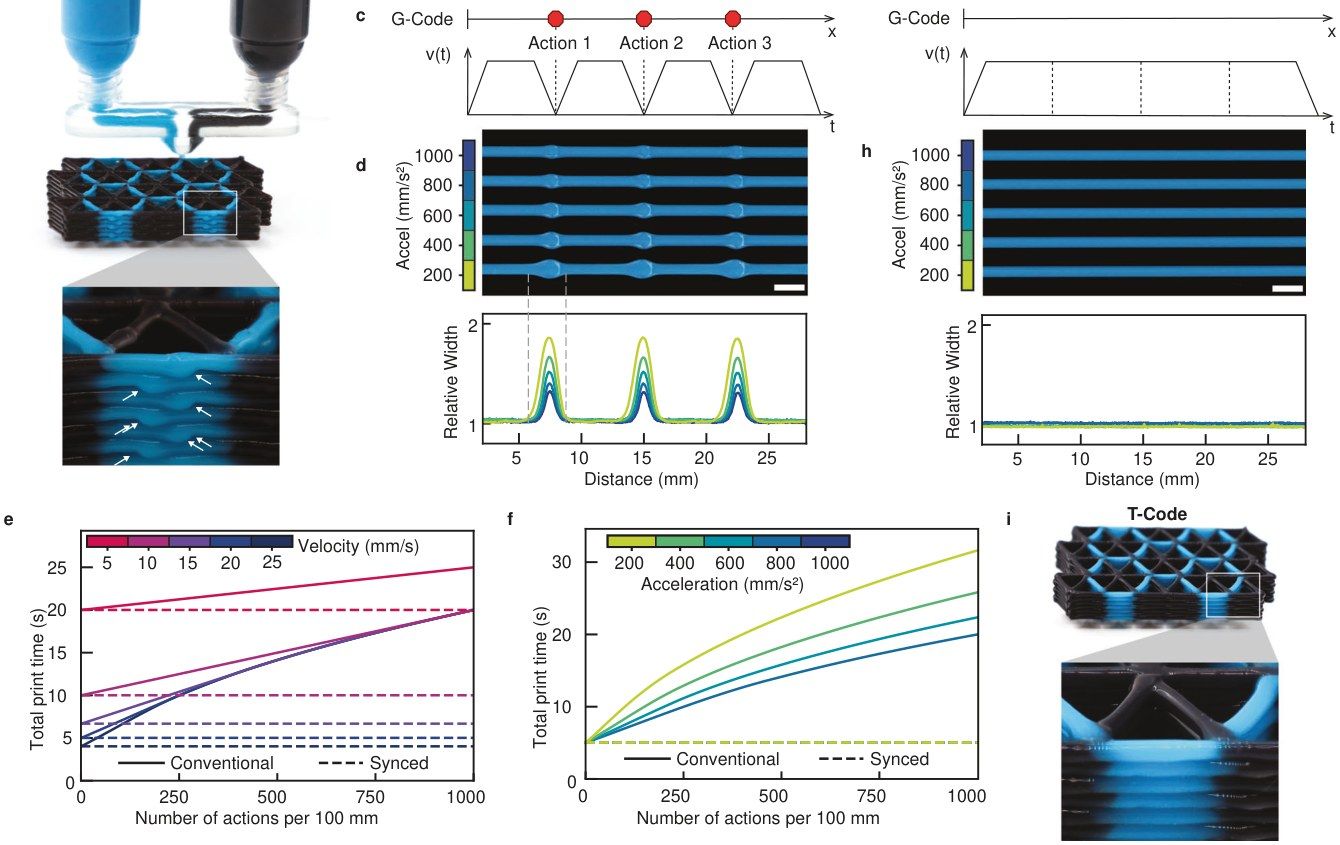

图1｜G-Code 逐行执行造成的缺陷与 T-Code 的时间同步思路（对应原文 Fig. 1）
T-Code 的核心是把"路径"与"事件"分离到两条并行的时间轴上。路径部分仍由 G-Code 描述几何，事件部分记录为「时间—动作」序列；两套指令在时间基准上对齐后由控制器并行执行，路径不必为任何辅助动作让路。
这一设计带来三个直接变化。其一，路径连续性得到保证：喷头按加速能力连续走过整条路径，速度剖面不再出现因插指令造成的锯齿。其二，指令数量与路径长度解耦：动作密度再高，也只是时间轴上的事件更密集，不会改变运动指令的行数。其三，机械负担下降：频繁起停造成的加减速冲击被消除，对龙门结构与传动件的疲劳影响随之降低。
实现层面，作者编写了脚本把离散的短指令合并为连续路径。例如一条 10 mm 路径上若每隔 2 mm 需要一次辅助动作，传统写法是五条独立的「G1 X2」，T-Code 则合并为一条「G1 X10」，五个动作改挂到时间轴上。合并既减少了指令行数，也消除了原本由五段短行程造成的五次减速。
时间基准的漂移是这套方案必须处理的问题。作者引入"重同步"机制：在路径的若干位置设置校准点，重新对齐运动时钟与事件时钟，把累积误差拉回容差内。Fig. 2b、2c 用红圈标出重同步位置，显示其对成型精度的影响——重同步点越密，事件与位置的对应越准，但插桩本身也会带来轻微扰动，因此需要在精度与扰动之间取平衡。
Fig. 2d 进一步比较了不同速度剖面下打印件的外观差异。作者特别说明"bang-bang 运动"的处理方式：对于无法加速到设定速度的短行程，速度剖面估计必须按实际可达速度计算，否则事件时序会系统性偏移。在 15 mm/s、1000 mm/s² 的条件下，各剖面打印件之间未观察到显著差异；线性速度模式下，作者又在 5–25 mm/s 速度区间与 200–1000 mm/s² 加速度区间做了验证。

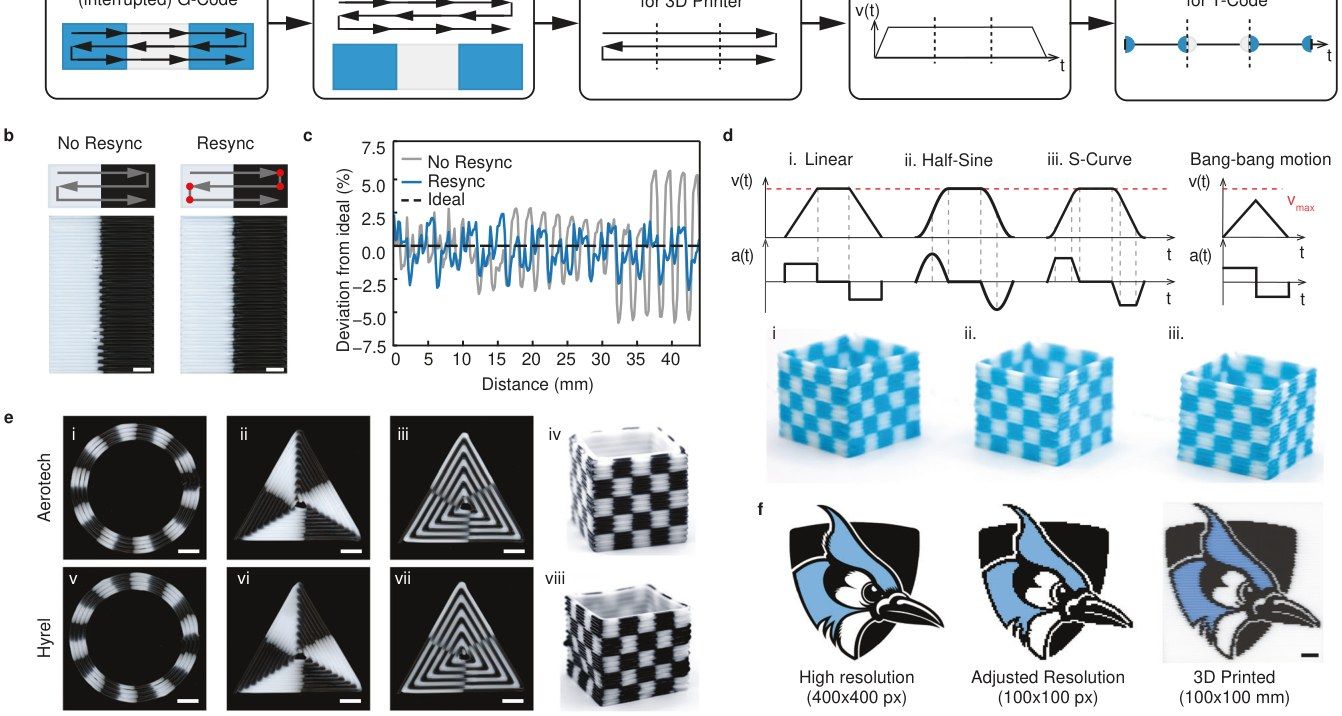

图2｜T-Code 的解耦与重同步流程，以及不同速度剖面下的事件时序对齐（对应原文 Fig. 2）
T-Code 最直接的应用是喷嘴直径的连续调节。传统做法是用固定直径喷嘴配合更复杂的路径规划来近似变径：需要变粗时并排多走一道，需要变细时改用更小的喷嘴重新装夹。前者在几何上只能阶梯近似，后者则无法在同一次打印中完成。
作者用 T-Code 驱动可动喷嘴，在打印过程中按位置指令改变挤出直径，得到连续的直径梯度。Fig. 3 的对比显示：每 10 mm 变化一次直径时，T-Code 成型的线宽与线高过渡平滑，G-Code 成型则在每处变化点留下明显的凸起；把变化间隔缩短到 1 mm 后，差异进一步扩大——G-Code 试样的顶视图出现周期性鼓包，侧视图高度起伏明显，而 T-Code 试样仍保持均匀。
Fig. 3e、3f 给出了路径与成品的整体对比。用传统固定直径喷嘴实现同样的变径效果，必须依赖切片软件生成显著更复杂的路径，且成型质量更差；T-Code 只需按时间轴调节喷嘴，路径本身保持简洁。这一对比说明：变径的瓶颈不在喷嘴机构，而在控制架构——只要辅助动作必须插入 G-Code，变径频率就受制于设备的加减速能力。
多材料打印中也观察到同类现象。作者在 30 mm×40 mm 的多材料试样上测量界面误差，发现随着打印推进，黑白材料界面处的误差约翻倍。其成因是死体积与阀门响应延迟随打印时长累积，而每一次换料指令都要让路径停顿一次，误差便在停顿处叠加。T-Code 通过在时间轴上提前触发换料动作，把这段延迟从"路径停顿"转为"路径行进中的并行事件"，界面误差随之收敛。

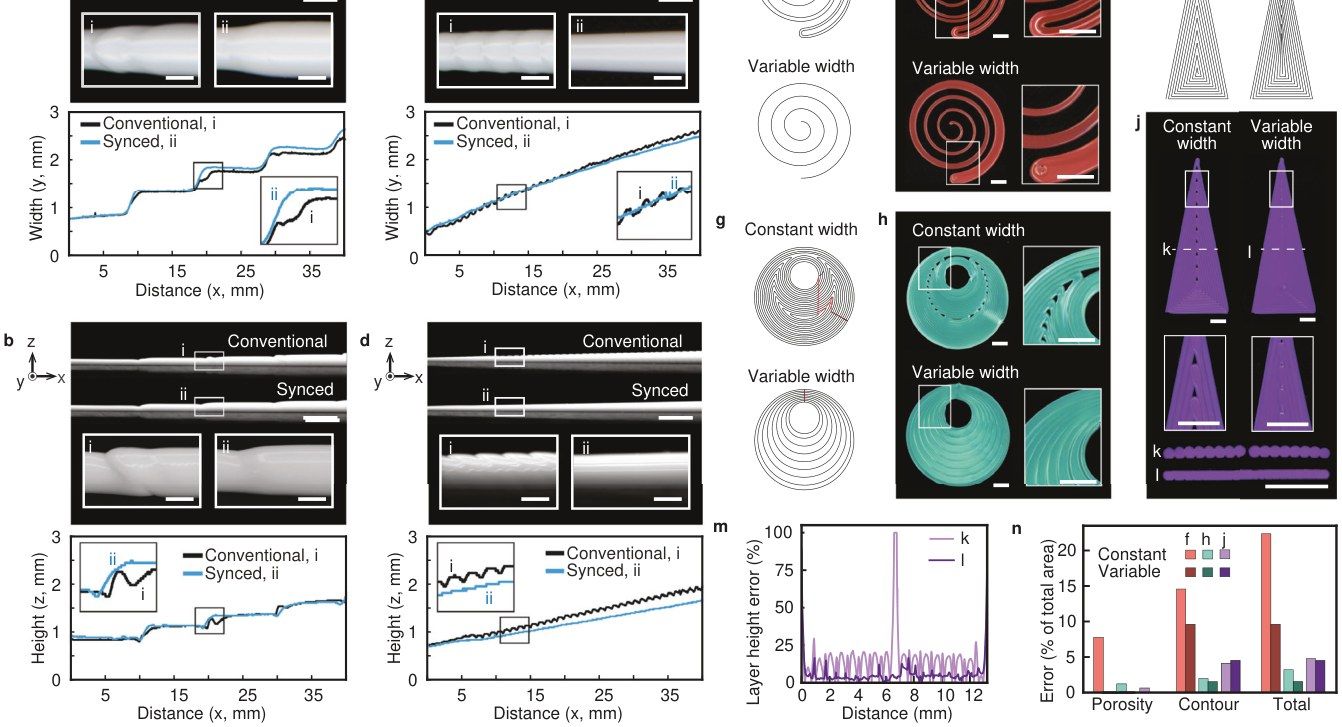

图3｜固定喷嘴与 T-Code 变径喷嘴在直径梯度成型上的对比（对应原文 Fig. 3）
作者用环氧点阵验证 T-Code 在结构件上的价值。点阵的力学失效多始于节点：桁架交汇处若存在过挤出形成的材料堆积，会在堆积根部产生应力集中，脆性环氧在此处开裂，整根杆件随之失效。
用 T-Code 在节点处插入不同类型的支柱，可在不改变整体相对密度的前提下显著减少节点失效。作者报告弹性模量提升 50%、极限强度提升 30%、韧性提升 212%。韧性增幅远大于强度增幅，说明改善主要来自失效模式的转变——节点不再脆断，杆件得以继续承载并进入塑性变形阶段，断裂前吸收的能量因此大幅增加。
这一结果对直写结构件的意义在于：点阵性能的瓶颈常常不是材料本身，而是节点处的成型缺陷。当成型路径被频繁打断，节点恰是打断最密集的位置；把打断消除，节点质量随之改善，宏观力学性能的提升幅度可以远超工艺参数的微调。
T-Code 的另一项能力是把多个打印头在同一时间轴上协同。作者把一幅 180 mm×180 mm 的图像切成三条 180 mm×60 mm 的区段，由三个打印头同时打印。统计显示，全部打印区段中 98% 的换色动作在时间或位置上互不重合，因此各喷头可以独立工作而不冲突；即便出现少量重合，时间轴也能按优先级排队处理。
并行打印的效果是把 180 mm×180 mm 的整幅图像用时压缩至单喷嘴方法的三分之一。这一提速并非来自更快的运动速度——单头速度并未改变——而是来自任务的空间分解：原本串行执行的三段路径，现在同时进行。
作者用"大规模定制"来描述这类应用：当同一幅图案需要在多个位置重复出现，且各位置的图案差异可以分解为若干个独立的动作序列时，并行化就能在不增加单头负担的前提下成倍提升产能。这与常规的"提高速度"路线不同，后者受限于设备的加速度上限与墨水的流变响应，而前者只是重新分配了时间。
作者对方法的适用范围作了明确界定。T-Code 的高端验证在一台自制龙门设备上完成，其加速度可超过 1000 mm/s²；低成本验证在一台桌面机上完成，其推荐加速度限于 700 mm/s²。两者都能获得缺陷下降与速度提升，说明方法不依赖特定硬件档次，但加速度上限越低，消除停顿带来的收益越明显——因为停顿造成的速度损失更大。
方法的前提是设备能够接受外部时间事件并独立驱动辅助装置。对于把辅助功能固化在固件内部、不开放外部事件接口的商业设备，T-Code 无法直接部署；作者因此强调该方法面向"可编程打印头"这一演进方向，而非对现有封闭系统的补丁。
作者也指出，T-Code 解决的是"时序"问题，不解决"物料"问题。死体积造成的换料拖尾、气压阀的开启延迟、墨水的触变恢复时间，仍需通过流道设计与材料配方处理；T-Code 的作用是让这些延迟不再以"路径停顿"的形式表现出来，而是被吸收进并行的时间窗口。二者是互补关系，不能相互替代。
从工艺角度看，这项工作提示了一条被长期忽视的设计原则：直写设备的性能上限，不只由运动精度与供料稳定性决定，也由控制架构决定。当打印头的功能密度继续上升，把辅助动作从路径语言中分离出来，可能比提升单个部件的指标更能释放整机能力。
这项工作的价值在于把"打印头功能化"的瓶颈定位到控制语言层面。以往讨论多功能直写，多聚焦于喷头机构与材料体系，而忽略了指令层面的执行语义：只要辅助动作必须插进逐行执行的路径语言，功能密度越高，成型质量与效率的损失就越大。T-Code 用独立时间轴承接这些动作，使路径得以连续，其收益在体素级指令、连续变径与多喷头并行三类场景中均有量化体现。对直写工艺而言，这意味着设备能力的释放空间不仅存在于机械精度与供墨稳定性，也存在于控制架构的分层设计。
