CL-20 是现役能量密度最高的单质炸药之一，但能量越高往往越难“驯服”：对冲击、摩擦敏感，成型窗口窄。要把它做成能稳定挤出的打印油墨，又不损失能量密度，核心在于粘结剂体系怎么搭。这篇工作用乳液法给出了一种思路——把高浓度的 CL-20 包裹进温和的连续相里，既保住能量，又获得可挤出的流变特性。
在常用单质炸药里，CL-20 的能量密度高于 HMX 与 RDX，但机械感度也明显高于二者：对撞击、摩擦更为敏感，且氧平衡偏差更大，单独使用时能量难以充分释放。传统溶剂浇铸或模压工艺，要么需要大量惰性粘结剂来压住感度、代价是能量被稀释，要么成型自由度低、做不出微细结构。CL-20 的“高能量”和“好成型”天然互斥，这正是它长期难以工程化的症结。
一旦要把 CL-20 做成能稳定挤出的打印油墨，矛盾更尖锐：粘结剂加多了安全好、能量降；加少了又挤不动，还可能因高固含量带来堵针与感度风险。所以把高能炸药驯服成可打印油墨，本质是能量密度、流变可控与安全感度三者之间的博弈——乳液法正是从“连续相包裹炸药颗粒”的角度切入这个博弈。
这篇工作用乳液法构建 CL-20 基含能墨水：先通过球磨把 CL-20 制备成亚微米级颗粒，再以这些颗粒为固体炸药分散相、以乳液粘结剂为连续相，配制成 CL-20 浓度约 88% 的复合油墨。乳液体系的关键好处有两点：一是高固含量下仍保持良好的流动与挤出行为，二是把敏感的 CL-20 颗粒包裹在相对温和的连续相里，降低直写过程中的感度暴露。88% 的固含量意味着油墨里绝大部分都是炸药本身，能量密度几乎没被粘结剂稀释。

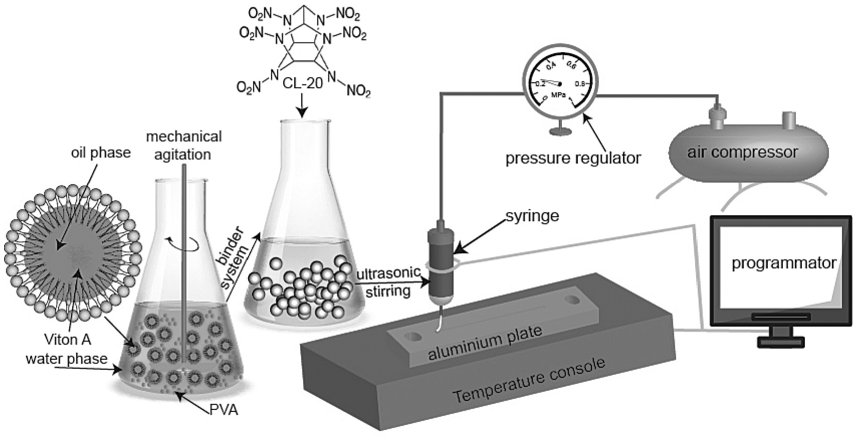

图1（对应原文 Fig.1）：CL-20 乳液粘结剂体系与含能墨水的制备流程
SEM 显示原料 CL-20 与球磨后的亚微米 CL-20 颗粒形貌差异明显：球磨显著细化了粒径，颗粒尺寸进入亚微米范围，有利于在油墨中均匀分散、也利于后续高固含量下的稳定挤出。固化后复合材料的表面与截面观察未见明显缺陷、界面结合良好，说明直写成型与后固化过程没有破坏结构完整性。

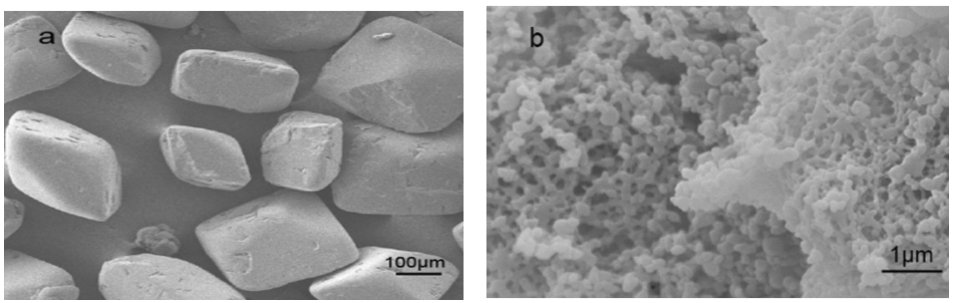

图2（对应原文 Fig.2）：原料 CL-20 与亚微米 CL-20 粉末的 SEM 形貌

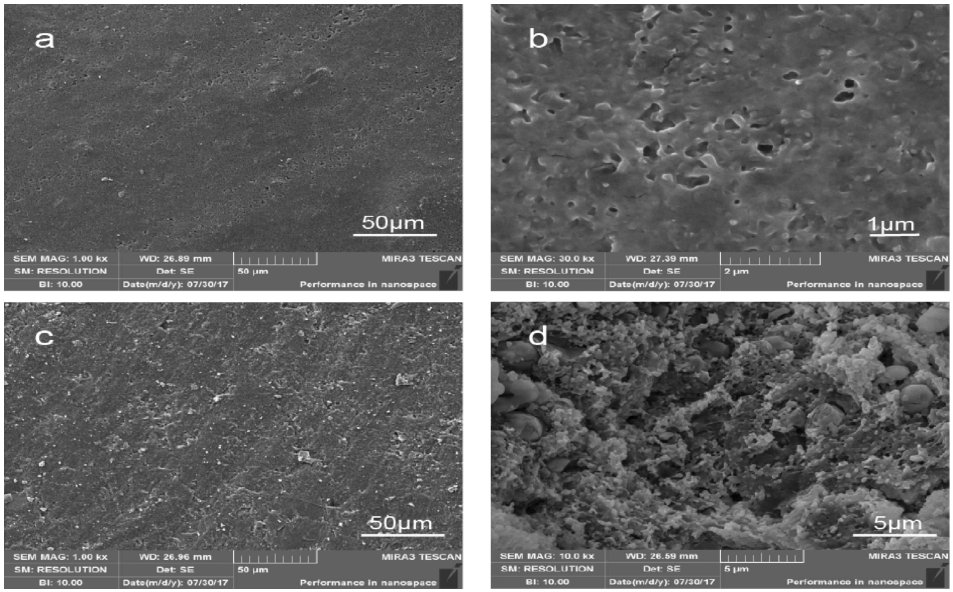

图4（对应原文 Fig.3）：固化后 CL-20 基复合材料表面与截面 SEM
XRD 谱表明，原料 CL-20、亚微米 CL-20 与 CL-20 基复合体系的特征衍射峰位置基本一致，说明制备与直写过程没有改变 CL-20 的晶型。对含能材料而言，晶型稳定意味着能量性能可控、批次可重复——若球磨或固化诱发转晶，放能行为就会漂移，工艺就不可靠。因此这条“形貌细化但不转晶”的路线，是它能走向实用的前提。

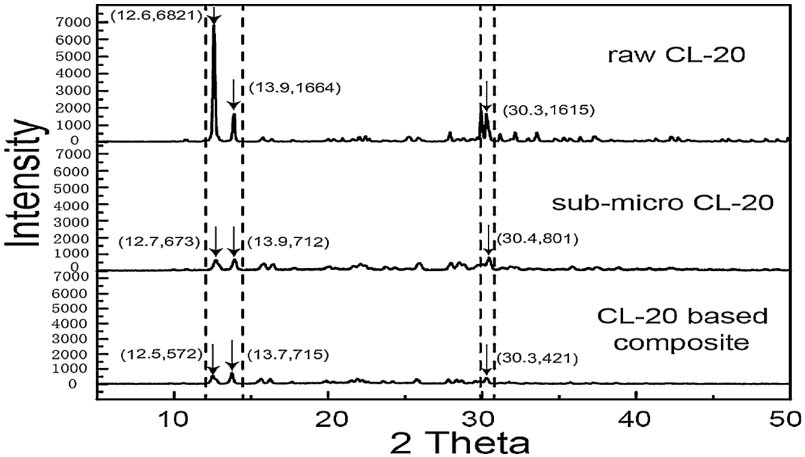

图3（对应原文 Fig.4）：原料 CL-20、亚微米 CL-20 与复合体系的 XRD 谱
乳液粘结剂体系让高浓 CL-20 油墨具备剪切变稀的挤出特性，这正是 DIW 直写微尺度装药（如微发火元件、微小装药结构）需要的流变窗口。静止时油墨够稠、能自支撑保形，受剪切时变稀、顺畅挤出，使细线宽、复杂截面的稳定成型成为可能。这种“高静态粘度 + 低动态粘度”的组合，也意味着设备要在启停瞬间提供足够压力突破屈服点、在稳定段维持低波动，否则极易涌料或断丝。
从设备角度，这类油墨密度大、颗粒硬（亚微米 CL-20 仍有高硬度），对挤出压力的稳定性与针嘴耐磨性要求更高；针嘴材质往往要选硬质合金或陶瓷才能扛住磨损。同时要能打印细线宽、复杂截面，依赖高精度运动控制与压力闭环——微尺度装药的线宽往往只有几十到几百微米，任何压力波动都会直接反映在线宽不均或断丝上，因此设备的压力分辨率与重复精度比常规直写更为苛刻。
作者对比了 CL-20 基复合材料爆轰前后的状态，并用光学照片展示了打印样品的形貌与起爆特征，给出了临界起爆尺寸相关的结果。临界起爆尺寸是指“小于该尺度的装药结构无法被可靠起爆”的阈值，它是微含能元件设计的核心约束：结构做小了若低于临界尺寸就会“哑火”。这些验证说明，乳液法 CL-20 墨水直写件不仅成型良率高，也具备作为实用微尺度装药的爆轰响应能力——小到某一临界尺度仍能可靠起爆。

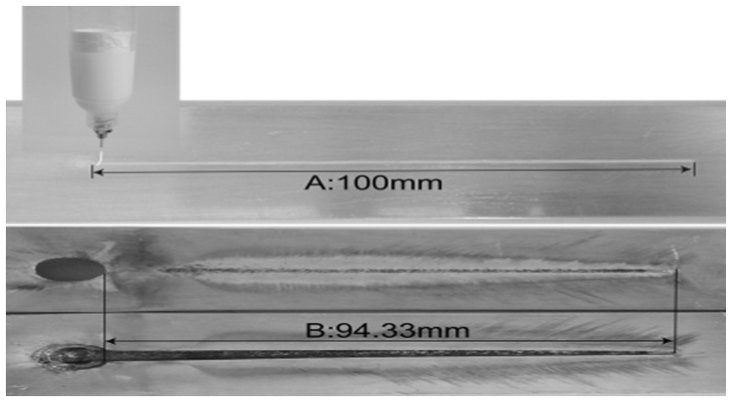

图5（对应原文 Fig.5）：CL-20 基复合材料爆轰前后对比

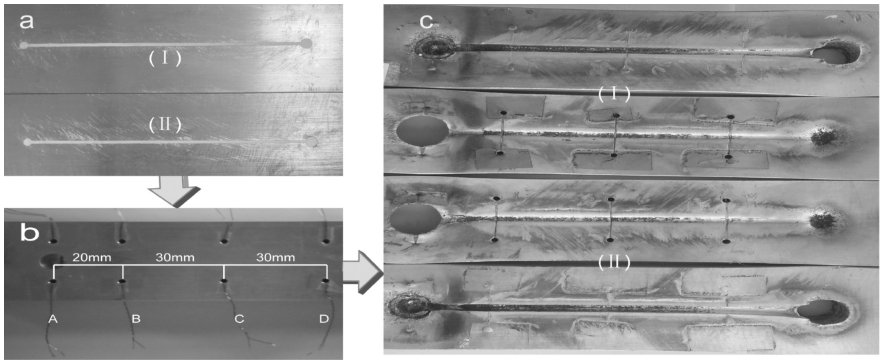

图6（对应原文 Fig.6）：CL-20 基含能墨水实物与临界起爆尺寸验证
这项工作证明了高固含量 CL-20 乳液墨水可直写并保留爆轰响应，但走向工程化仍有待补环节：一是球磨细化与感度之间的平衡需更系统量化；二是微尺度装药的批量一致性与长期感度稳定性验证尚不充分；三是复杂三维含能结构的直写路径规划还需与设备深度协同。后续若把乳液法扩展到其它高感度炸药，空间会更大。
