在DIW浆料直写工艺链中，悬空（overhang）、跨度（bridge）、悬垂（cantilever）三类结构是复杂三维功能器件打印绕不开的几何形态——骨支架的多孔桁架、催化载体的蜂窝通道、柔性电子的三维互连、点阵结构的TPMS单元，几乎都包含大角度悬垂与长距离跨空打印段。和FDM热熔堆积可以直接堆出45°支撑不同，DIW挤出的黏弹性浆料在沉积瞬间没有任何"瞬时固化"的物理机制，每一条悬空线条都必须在自身屈服应力与逐层累积质量之间取得精确平衡。

本文基于铂邦科技在DIW浆料直写设备研发与多类浆料体系（陶瓷、金属、高分子、复合墨水）悬空成型工艺调试中的实战经验，从流变自支撑机理、临界悬垂角度判据、跨度桥接路径策略、临时支撑设计、原位辅助固化五个维度系统拆解悬空/跨度结构成型的工程路径，并给出设备精度层面的协同建议。

流变自支撑：悬空线条"撑得住"的物理基础

DIW挤出线条在悬空状态下能否保持形状不塌陷，核心取决于浆料的静态屈服应力（τy）与结构屈服应力（τs）。静态屈服应力是浆料在不流动情况下能承受的最大剪切应力，本质上由浆料内部胶体网络、颗粒摩擦和高分子缠结共同贡献。当悬空线条所受的重力剪切应力 τg = ρ·g·h（其中ρ为浆料密度，g为重力加速度，h为悬空线条的等效悬垂高度）小于浆料的静态屈服应力τy时，线条可以在自重下保持形状稳定；反之则会发生蠕变下沉，严重时直接断裂。

对于高固含量陶瓷浆料，屈服应力通常设计在100–500 Pa区间，足以支撑3–5 mm以内的悬空线条而不发生显著下沉；但要支撑5–10 mm甚至更长的悬空段，则需要浆料具有更高的屈服应力或更快的结构恢复速率。这就是为什么在DIW中"配方流变参数"不是单一指标，而是屈服应力、剪切变稀指数、触变恢复时间三者的协同设计——屈服应力决定撑得住，剪切变稀指数决定挤得动，触变恢复时间决定挤出后多快定型。

除了浆料本体，环境因素同样关键。温度每升高10℃，浆料屈服应力通常下降15%–30%；溶剂挥发（乙醇、丙酮系浆料）会让悬空线条表面迅速形成皮层，短期内反而提升局部刚度，但内部仍处于流体状态，存在塌腰滞后风险。湿度对水基浆料的影响则呈相反趋势——湿度过低加速水分蒸发，线条过早干裂；湿度过高抑制蒸发，下一层沉积时前一层仍处于"软"状态，被压塌概率上升。

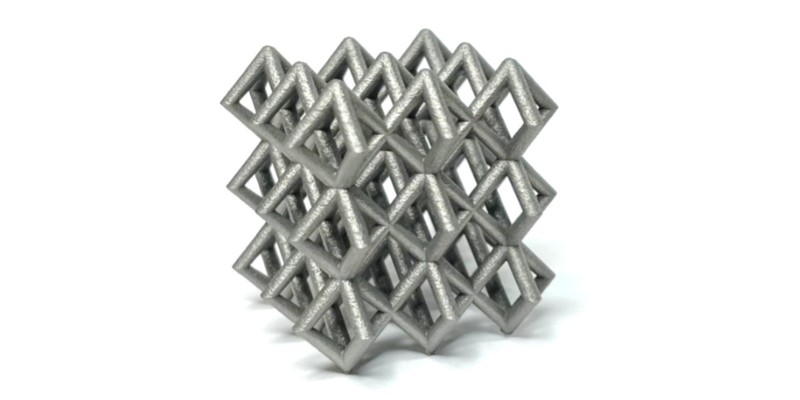

图1：3D打印金属点阵晶格结构示例。晶格单元中大量悬空、跨度、互锁几何，是DIW悬空成型能力最直接的检验场景——能否在不依赖额外支撑的前提下完成这类自支撑结构，决定了DIW在轻量化、功能梯度器件中的实际可用性。（图片来源：3DSourced，转载已注明来源）

临界悬垂角度：45°经验值的局限与判据重构

在FDM热熔打印中，45°悬垂角是一个被广泛引用的经验阈值——超过45°必须加支撑，否则线条会因重力而下垂。但这条经验法则在DIW中并不完全适用，临界悬垂角度是一个与浆料屈服应力、挤出线条直径、打印速度、层高四者相关的函数。

从受力角度分析，悬空线条的受力可拆解为沿线条轴向的重力分量（提供拉伸或压缩）和垂直线条轴向的重力分量（使线条发生弯曲下沉）。当悬垂角θ（线条与水平面的夹角）越接近0°（完全水平，即跨度），垂直分量越大，越容易塌陷；当θ越接近90°（垂直向上），线条主要承受轴向压力，结构稳定性反而提升。DIW浆料的屈服应力越高、触变恢复越快，临界悬垂角可以做得越小；反之，则需要通过降低跨度长度或增加挤出量来补偿。

实操中常见的经验判据是：对于屈服应力200 Pa左右的高固陶瓷浆料，临界跨度长度约为喷嘴内径的8–12倍（即0.4mm喷嘴对应3–5mm跨度，0.8mm喷嘴对应6–10mm跨度）；悬垂角度小于30°时塌陷概率显著上升，30°–60°区间需要根据浆料具体情况评估，60°以上通常可保持稳定。金属浆料由于密度更高（ρ ≈ 5–9 g/cm³），重力剪切应力是陶瓷浆料的2–3倍，临界跨度长度需要相应缩短至喷嘴内径的5–8倍。水凝胶和聚合物浆料密度低、屈服应力易调，通常可以做到喷嘴内径的15–20倍跨度而保持稳定。

跨度桥接路径策略：从单线跨空到网状拱结构

当模型中存在无法回避的长跨度或大角度悬垂时，路径策略是悬空成型成败的关键。常见且有效的桥接路径方案包括以下几类：

拱形桥接（arch bridging）是最自然的策略。DIW挤出线条在跨度两端与已有结构粘结，中段在自重下形成微小的下垂弧度。通过将跨空段的打印速度降低30%–50%，并适当提高挤出倍率5%–10%，可以让中段线条略微堆积，形成一个向上凸起的拱形而非向下塌陷的水平线。这种轻微的拱度不仅能维持结构稳定，还能在后续打印中作为微支撑辅助上层线条成型。拱形桥接适用于跨度在喷嘴内径10倍以内的悬空段。

网状互锁（mesh interlocking）是面向更复杂结构的高级策略。将悬空段拆解为多根短跨度线条的组合，通过路径规划让相邻线条在垂直方向上交错搭接，形成类似"编织"的网状结构。每一根短跨度的悬垂角都接近90°（垂直向上），而网状互锁又提供了横向约束，使整体结构在不依赖外支撑的情况下保持稳定。这种策略在TPMS晶格、骨支架、催化剂载体的成型中应用广泛。

双层交错（double-layer offset）是面向超大跨度的工程方案。打印第一层悬空段后，立即在其上方1–2个层高处打印偏移半个周期的第二层。第一层作为软支撑被压低，第二层则在第一层形成的"软底"上成型。两层之间通过浆料自身的粘附力和触变恢复形成稳定的复合结构。这种方案需要浆料具有较强的塑性形变恢复能力（即在压力撤除后能在数秒内恢复80%以上的初始模量），否则第二层会带着第一层一起塌陷。

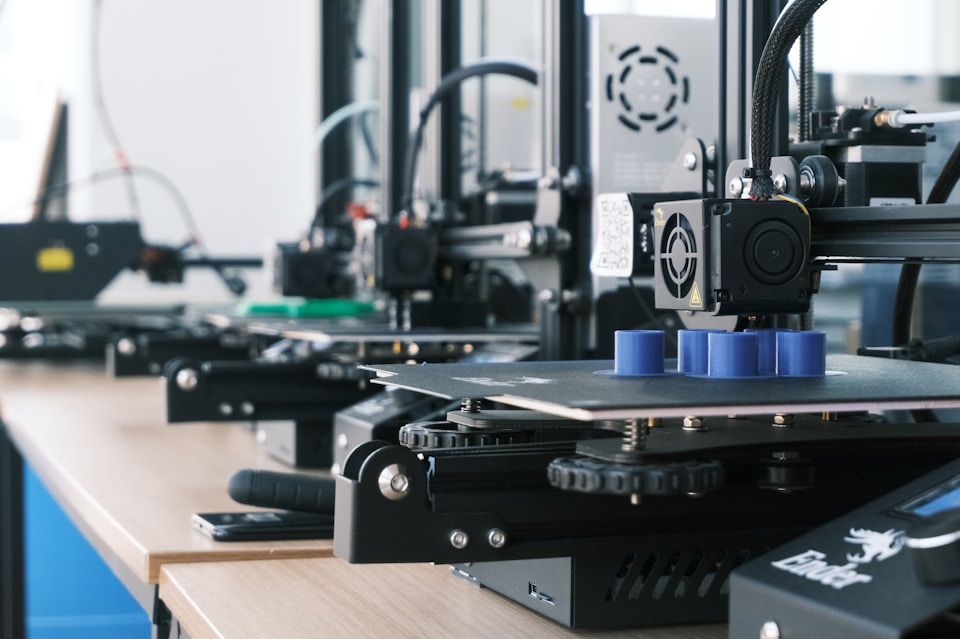

图2：DIW浆料直写设备实物。悬空与跨度结构的成型能力，除了依赖浆料配方与路径策略外，更与设备的运动精度、Z轴分辨率、挤出压力响应、喷头升降同步性密切相关——再优秀的浆料配方，在Z轴跳动50μm、运动加速度不足的设备上也难以稳定成型。（图片来源：Unsplash 免费图库）

临时支撑与原位固化：突破流变自支撑的物理极限

当路径策略仍然无法解决悬空问题时，临时支撑是兜底方案。DIW中的临时支撑设计与FDM有本质区别——FDM支撑是几何结构（薄壁网格），DIW支撑则是材料体系（与主体浆料流变不同、易于后处理去除的支撑材料）。常用的DIW支撑材料包括：高屈服应力但弱粘附的牺牲浆料（如石蜡基、聚乙烯醇基）、反向触变浆料（剪切变硬而非变稀）、可溶性盐类支撑（如碳酸钙/蔗糖混合体系，水溶去除）。

双材料DIW设备是临时支撑工艺落地的关键。铂邦科技多喷头DIW浆料直写设备支持在线双材料切换，主喷头挤出主体浆料，支撑喷头同步挤出牺牲材料，二者通过路径同步与压力独立调控实现无干涉成型。打印完成后通过低温煅烧、水浴溶解或选择性溶剂浸泡去除支撑，得到无应力残余、无需后处理研磨的净形器件。

原位辅助固化是另一条突破流变自支撑极限的路径。在打印喷头后方或侧方集成UV固化光源、近红外激光、微波辐射或局部热风，让挤出的浆料在0.1–2秒内完成部分固化或凝胶化，瞬时建立结构刚度。这是2024–2025年DIW领域最活跃的研究方向之一：剑桥大学团队使用近红外辅助DIW实现了无支撑的大跨度陶瓷结构打印（包括扭转弹簧、悬臂梁、三维弯曲），线条直径从亚毫米到毫米级均可稳定成型，悬空段长度达到厘米级。天津铂邦科技DIW设备支持UV/热双固化模块选配，可适配丙烯酸基、环氧基、热固性聚酰亚胺等多类墨水体系。

设备精度协同：被低估的悬空成型影响因素

悬空与跨度结构对DIW设备的运动精度和动态响应提出了远高于平面打印的要求。具体体现在以下几个维度：

Z轴分辨率与跳动直接决定悬空线条的层高稳定性。Z轴跳动>20μm时，跨度线条在自重下会出现周期性波纹，累积几层后形成宏观翘曲。铂邦科技DIW设备采用高刚性直线模组+光栅尺闭环，Z轴分辨率≤1μm，定位精度≤±5μm，可满足最严苛的悬空成型需求。

挤出压力响应延迟是悬空线条粗细不均的核心原因。喷嘴从有支撑区域进入悬空区域时，浆料流道阻力突然下降，如果压力响应延迟>50ms，悬空段起始处会出现过量挤出；离开悬空区域时则相反，会出现欠挤出。解决方案包括：压力前馈控制（根据路径段阻力预测提前调整压力）、喷嘴抖动主动抑制、高响应比例阀（响应时间<10ms）。

喷嘴升降同步性对于跨度桥接尤为关键。跨度打印过程中，喷嘴需要在悬空段保持恒定的离板高度（通常0.2–0.5mm），过高会导致线条拉丝，过低会刮擦前一层。设备应具备激光测高或电容测高闭环，在跨度打印前预先探测下方结构高度，并实时调整喷嘴Z位置。

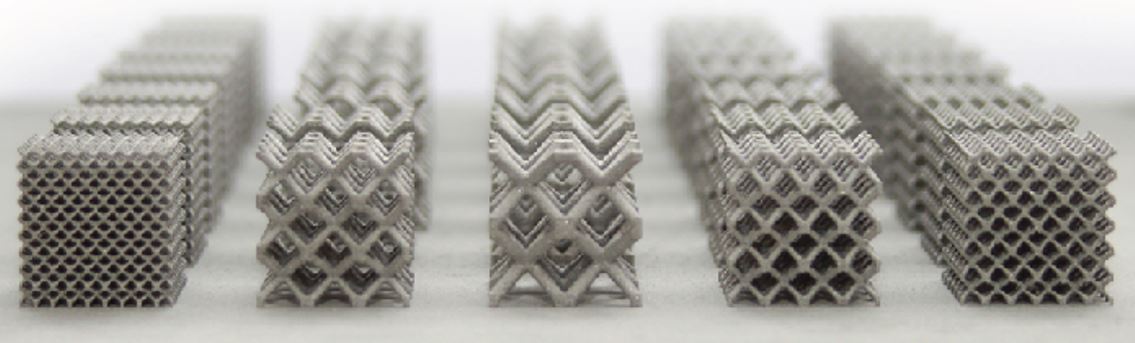

图3：3D打印多种晶格结构对比示意。从左到右依次为简单立方（BCC）、体心立方、八面桁架、菱形、金刚石等典型晶格单元。不同晶格类型对DIW的悬空成型能力提出不同要求：简单立方包含大量长跨度水平线条，难度最高；体心立方与八面桁架可通过45°斜线条规避悬空，难度居中；菱形与金刚石则完全依赖45°以下悬垂线条，难度最高。（图片来源：Sculpteo Blog 转载）

悬空成型常见缺陷排查清单

以下是DIW悬空/跨度结构成型中常见的缺陷类型与排查方向：

悬空线条中段下垂：跨度超过浆料自支撑极限。检查跨度长度是否小于喷嘴内径的10倍；提高浆料屈服应力或加速触变恢复；改用拱形桥接路径。

悬空线条整体偏移：浆料触变恢复过慢，沉积后仍在流动。降低打印速度让浆料在板上多停留0.5–1秒；提高浆料屈服应力；启用UV/热辅助固化模块。

跨度线条周期性粗细波纹：挤出压力响应延迟或Z轴跳动。检查压力前馈参数；校准Z轴精度；启用激光/电容测高闭环。

悬空段上表面波浪状起伏：跨度太大导致后续打印时悬空线条被压塌。采用双层交错策略；降低悬空段上层打印速度；适当提高悬空段挤出量形成"拱形"补偿。

悬垂角大于60°仍塌陷：浆料屈服应力严重不足或密度过高（如金属浆料）。重新设计浆料流变参数；引入UV辅助固化；改用双材料临时支撑方案。

悬空结构后处理开裂：干燥或烧结过程中悬空段因重力与收缩应力叠加而开裂。在悬空段下方预置牺牲支撑；优化干燥曲线（梯度升温、低湿度长时干燥）；烧结时使用陶瓷垫料支撑关键悬空区域。
