一、痛点与材料设计思路

传统应变传感器用于健康监测时，常因金属或半导体基材导致刚性大、生物相容性差、贴合不良等问题。水凝胶作为三维高分子网络，可在吸水溶胀的同时保持结构完整，兼具粘弹性、柔韧性与生物相容性，是柔性传感的理想基底。然而，纯 PVA/κ-卡拉胶水凝胶本身不具备导电与压电活性，需要通过功能填料赋予其机电响应能力。

研究团队选择聚偏二氟乙烯（PVDF）作为压电功能相，银纳米颗粒（AgNPs）作为导电增强相。PVDF 的 β 相具有压电性，可在机械应力下产生电极化；AgNPs 则提供电荷传输通道，将局部电极化信号转化为可检测电压。两者协同，有望让软湿水凝胶同时具备应变感知与电信号输出能力。

二、墨水配方与流变适配

要适配 DIW 挤出成型，墨水必须同时满足“易挤出”和“出模后自支撑”两个看似矛盾的要求。研究通过调节 PVA、κ-卡拉胶、PVDF 与溶剂比例，使复合体系呈现明显的剪切变稀与触变恢复行为：在喷嘴高剪切区粘度下降、流动顺畅；沉积后粘度迅速回升，保持线条不塌、不流挂。

最终优化配方为 5 wt% PVA、0.94 wt% κ-卡拉胶、6 wt% PVDF。该配方在提升 PVDF 含量、增强坯体刚度的同时，未破坏打印性。墨水的这一流变特征与 DIW 浆料直写设备的气动或机械挤出系统高度兼容，可通过调节挤出压力、打印速度和喷嘴直径实现稳定出料。

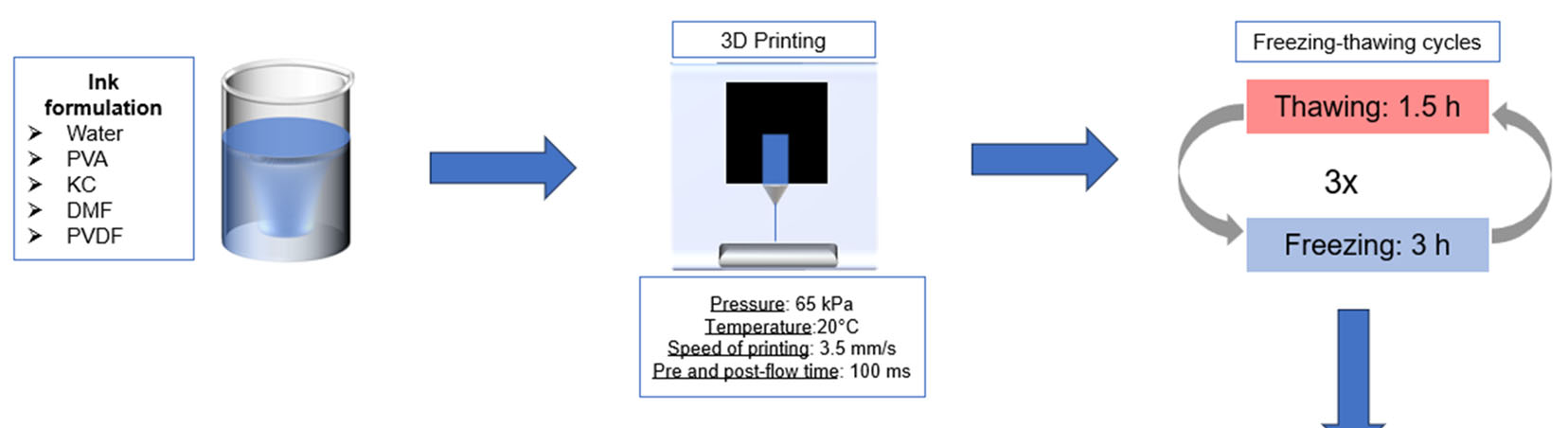

图1（对应原文示意图）：PVA/κ-卡拉胶/PVDF 墨水配制 → DIW 直写成型 → 冻融循环与 AgNO₃/抗坏血酸浸泡的水凝胶制备全流程。

三、DIW 打印与后处理

成型采用挤出式 DIW 3D 打印，典型参数包括 65 kPa 挤出压力、20 °C 打印温度、3.5 mm/s 打印速度以及 100 ms 的预/后挤出时间。打印完成后，样品经过 DMF 去除、冻干、AgNO₃ 浸泡和抗坏血酸/PVP 还原处理，使 AgNPs 在水凝胶中原位生成。由于冻干与后续处理带来少量收缩，研究团队重点验证了宏观网格结构的可保持性。

值得注意的是，AgNPs 的分布并不均匀：由于还原剂从样品表面向内扩散，边缘区域 AgNPs 富集，中心区域相对较少。这种非均匀分布会在后续阻抗测试中表现为一定的电阻波动，也说明在放大制备时需要优化浸泡/还原路径或引入循环渗透工艺。

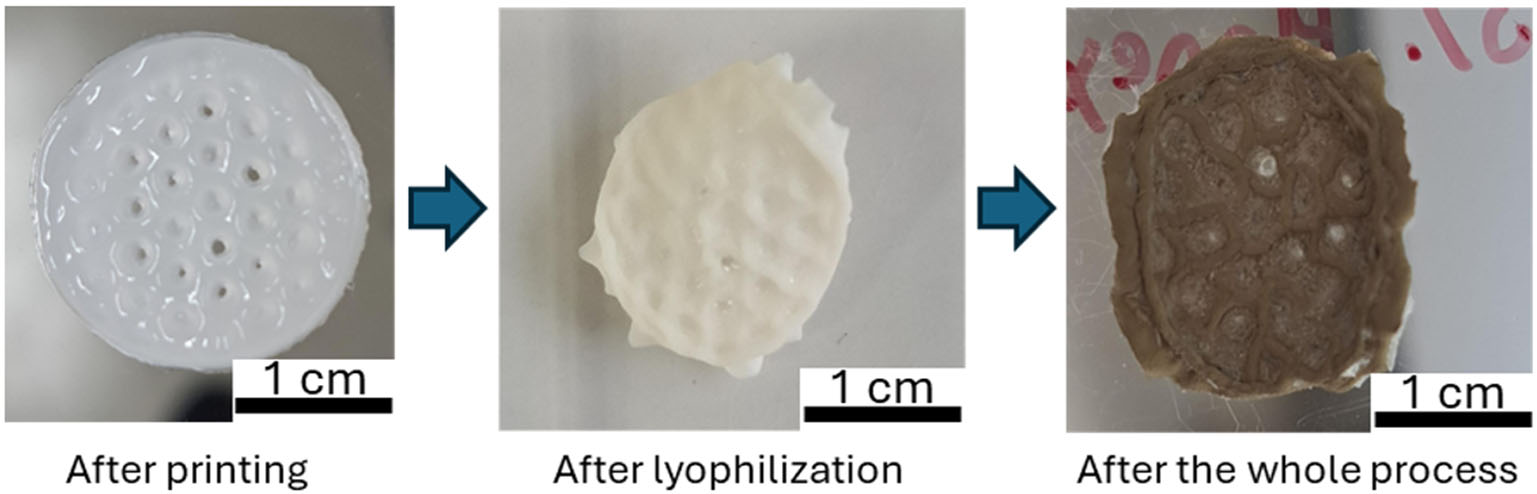

图2（对应原文 Figure 10）：DIW 打印的水凝胶蜂窝结构在经历冻干及 AgNPs 负载后仍保持宏观网格形貌，验证了墨水挤出稳定性与保形能力。

四、导电性与压电响应

电学测试表明，AgNPs 是获得可检测压电响应的关键。不含 AgNPs 的样品虽然含有 PVDF，但产生的信号极低，难以实用化；而引入 AgNPs 后，样品在干态下电阻降至约 1 GΩ 量级，湿态下因离子导电进一步降至 kΩ 量级。AgNPs 提供的导电网络促进了机械应力诱导电荷的迁移与收集，从而显著放大了输出电压。

研究还排除了 AgNPs 诱导 PVDF β 相增加的假设：FTIR 与 XRD 分析显示，含与不含 AgNPs 的样品中 α/β 相比例基本一致，说明压电响应的提升并非来自 β 相增多，而是来自导电网络的电荷输运增强。在 25 N、100 N、200 N 三级压缩加载下，3D 打印样品均表现出可识别的电压响应，覆盖了从手指轻触到双手按压等日常动作对应的力区间。

五、应用前景与设备落地

这项工作的价值在于展示了一条从水凝胶墨水配制、DIW 直写到后处理功能化的完整路径。水凝胶的高吸水率（约 280–300%）与机械完整性，使其适合贴合人体皮肤或软组织；而压电-导电协同响应则赋予其作为自供能应变传感器的潜力。未来若能改善 AgNPs 分布均匀性、优化湿态信号稳定性，并引入多层/多材料打印，将有望拓展到可穿戴健康监测、康复辅具与人机交互界面等领域。
