氧化锆——尤以 5Y-PSZ 这类钇稳定多晶氧化锆为代表——凭着出色的力学性能、生物相容性与半透明美学效果，稳居齿科修复材料的主流位置。5Y-PSZ 中约 5 mol% 的氧化钇将晶相锁定在四方相（t-ZrO₂），在受力时可通过应力诱导相变（马氏体相变）吸收裂纹扩展能量，这层"相变增韧"正是它高韧性的根。半透明则来自晶粒尺度与气孔率的共同调控：晶粒越细、气孔越少，光散射越弱，修复体越能透出邻牙的自然光泽。当下临床的标准工艺是 CAD/CAM：先铣削毛坯再烧结成形。减材切削最扎眼的短板是材料利用率极低，为一个修复体常常要切掉 80% 以上的块体原料，成本与浪费都难以承受。增材制造理论上能把材料"按需堆积"，近乎零损耗，还能做出减材难以企及的复杂内结构与梯度设计。不过，把氧化锆配成可打印膏体再用 DIW 浆料直写成型，致密化始终是悬在头顶的那把剑。
齿科修复对材料存在双重苛刻期待：力学上须承受长期咀嚼载荷而不裂，美学上要半透明、与邻牙自然衔接。传统 CAD/CAM 压制烧结件在这两方面已相当成熟，可减材工艺高达 80% 的材料损耗，一旦置于批量与个性化定制场景就显得极不经济。DIW 这类增材路线尽管省料，却因"逐层堆积"的固有属性，在丝条之间、层与层之间留下孔隙。这些层间孔隙若烧结后仍未被充分消除，会直接拉低致密度，进而拖累抗弯强度与半透明度——孔隙越密，光散射越强，修复体越发"发白发浑"，迈不过美学门槛。因此，如何让 DIW 成型的氧化锆在烧结后足够致密，正是从实验迈向临床替代的核心命题。
把纳米氧化锆打印成致密零件，第一步是配制高固含量、可挤出、能自支撑的胶体膏体。研究团队采用 47vol% 的纳米氧化锆 5Y-PSZ 粉体，靠三类添加剂协同调控：分散剂保证粉体在介质里均匀稳定、抑制团聚；增稠剂提供静止状态下的结构粘度，使挤出线条自支撑而不坍塌；适量絮凝剂则在颗粒间引入弱网络，增强生坯强度、固定沉积形状。这套"高固 + 分散/增稠/絮凝"的胶体策略，让膏体既能高剪切（喷嘴挤出）下顺畅流动，又能在沉积后迅速定形，为后续精确排布丝条打下底子。47vol% 这一高固含量并非随意——固相越高，烧结收缩后的致密度潜力越大，但对流变与挤出稳定性的要求也指数级上升；陶瓷纳米粉比表面积大、易团聚，配方的分散窗口远窄于水凝胶体系，这恰恰是设备供料与喷嘴系统需要重点适配的对象。
为确认膏体落在可打印窗口，团队做了系统流变表征。剪切变稀测试确认粘度随剪切速率升高显著下降，保证过喷嘴时流动顺畅；触变性测试确认沉积后粘度能快速恢复，维持线条不铺展。研究还引入"三步触变测试"（three-step thixotropy test），以更细的时间分辨率刻画膏体在"高剪切—静置—再剪切"循环里的结构破坏与重建，从而精确量化其触变恢复行为。这套表征对 DIW 陶瓷膏体尤为关键——陶瓷颗粒密度大、易沉降，流变窗口比水凝胶窄得多：水凝胶靠高分子网络就能稳定，陶瓷膏体却要在"够稀能挤"与"够稠不塌"之间维持微妙平衡，只有把剪切变稀与触变恢复都调到匹配打印速度的区间，才能稳定成型。

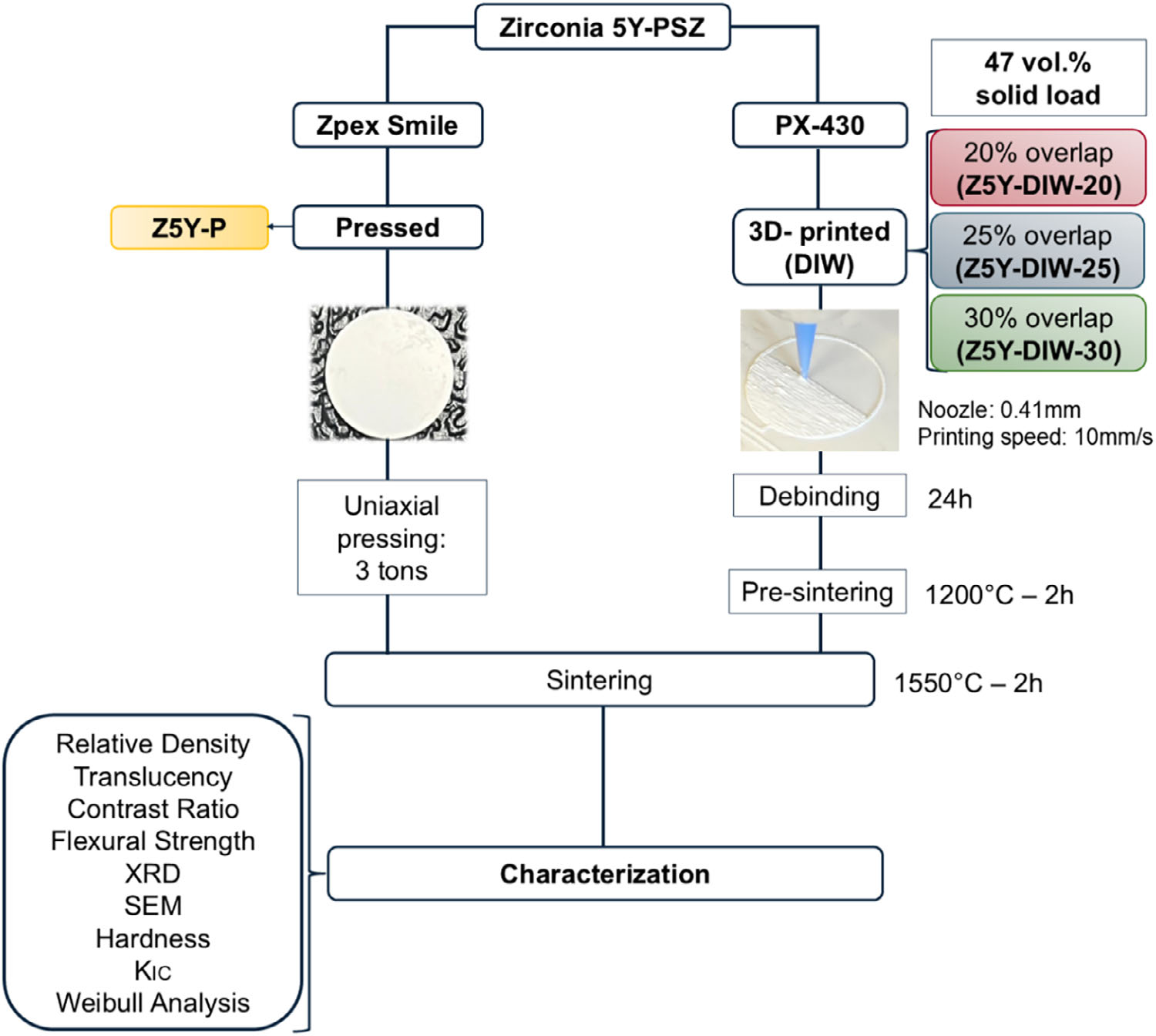

图1：工艺流程图，对比DIW增材路线与传统压制路线，并展示20%/25%/30%三种丝条重叠率分组设计。
本研究最具新意的贡献，是把"丝条重叠率"（filament overlap ratio）作为独立、可调的致密化参数系统研究。DIW 中相邻沉积丝条之间通常留有间隙或重叠，重叠率定义为相邻丝条重叠宽度与单丝宽度的比值。物理上，它决定的是丝条界面处的"接触颈"面积：重叠越大，相邻丝条在生坯阶段就贴合越密，烧结时物质迁移填充的通道越短、孔隙越少。过往多数工作按某个经验值排布，很少把它当作影响最终致密度的核心变量去扫描。该团队分别设定 20%、25%、30% 三种重叠率，其余参数保持一致，烧结后对比致密度、微观结构与性能。结果显示：重叠率越高，丝条间空隙越小，烧结时物质迁移填充越充分，致密度随之明显抬升。这一发现把"怎么排线"从经验动作，提升成了可量化的工艺设计变量。

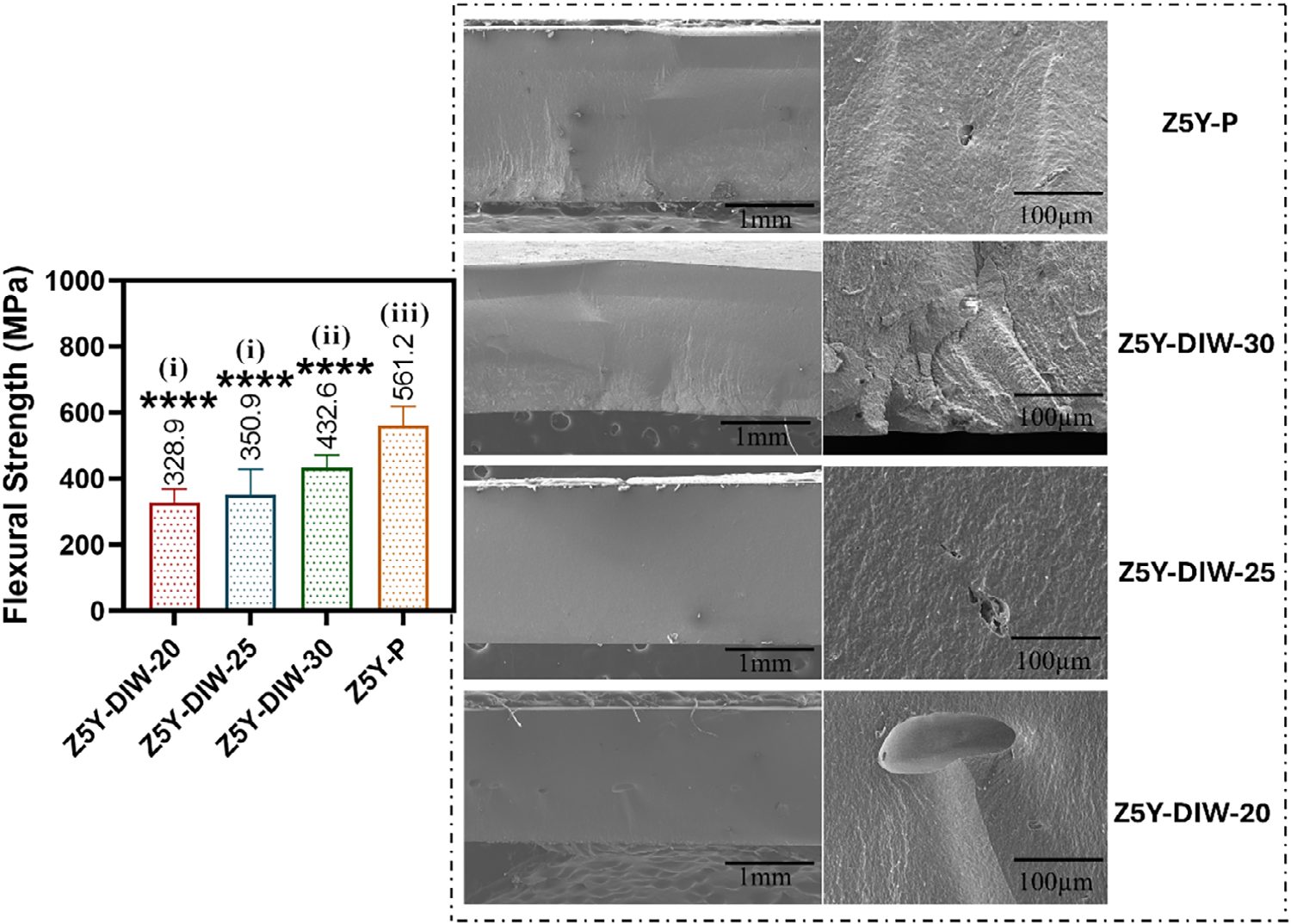

图2：不同重叠率组抗弯强度对比，以及烧结后断口SEM截面，可见30%组的孔隙明显更少、结构更致密。
数据给出了明确答案。30% 重叠率组的烧结致密度突破 99%，半透明度与商用压制件相当，不再有孔隙导致的"发浑"；抗弯强度达到 432±37 MPa，满足齿科修复体的力学需求；Weibull 模数 m=7.0，意味着批次间可靠性高、失效分散度小——这对临床安全至关重要。相形之下，20% 与 25% 组的致密度与强度随重叠率下降而递减，直观印证重叠率对致密化的决定作用。更关键的是，30% 组整体达到并满足 ISO 6872（牙科陶瓷标准）要求，标志 DIW 氧化锆从"能打印"跨入"能用、够标准"的阶段，为其在个性化齿科修复中的落地提供了扎实工艺依据。

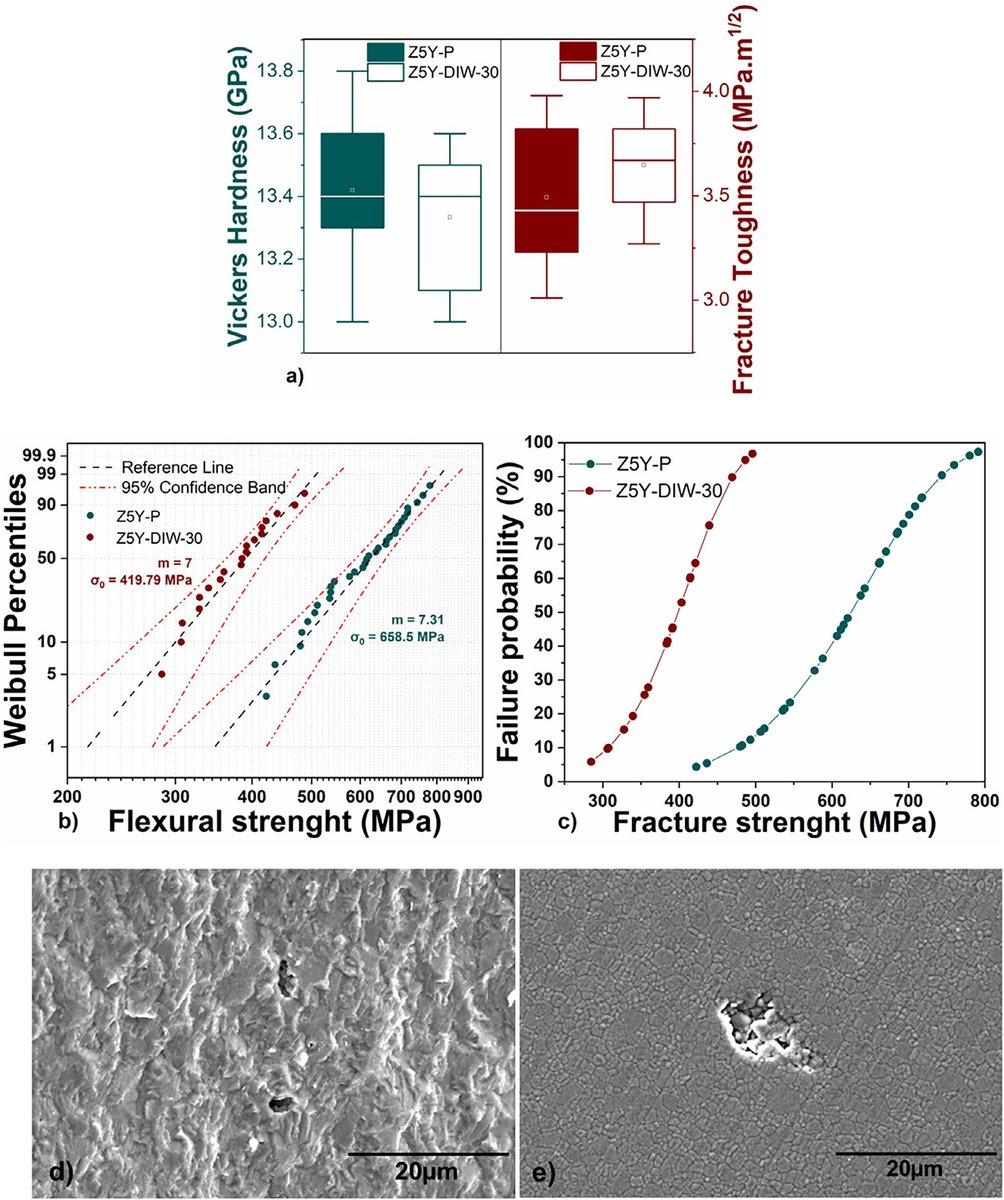

图3：Weibull可靠性分析与硬度、韧性测试结果，显示30%重叠组兼具高强度与高可靠性。
把这项发现落到产线，对 DIW 陶瓷设备的要求非常具体。丝条重叠率由"线宽—线间距—层厚"这组几何参数决定，要稳定复现 30% 这种精确重叠，设备必须有精密的挤出线宽与层厚控制能力，喷嘴 Z 向定位的重复精度直接决定重叠率的可控性。高固陶瓷膏体对供料稳定性极为敏感，挤出压力波动会引发线宽漂移、重叠率失控，因此需要高精度计量供料与压力反馈。陶瓷膏体还极易裹入气泡，而微气泡在烧结后会变成致命孔隙，配套真空脱泡是提升最终致密度的必要一环。从设备厂家的适配视角，这些要求可拆成几项硬指标：一是精密挤出与层厚/线宽闭环，把重叠率锁在设定值；二是压力反馈式计量供料，抑制高固膏体的脉动与断丝；三是真空脱泡单元，从源头消灭烧结孔隙。铂邦科技的 DIW 陶瓷打印平台在精密挤出、层厚/线宽控制与真空脱泡配套上的设计取向，正是面向这类高固陶瓷膏体致密化成型的工程需求，可支撑从配方验证到齿科零件小批量制备的完整链路。
需要指出的是，丝条重叠率并不是孤立的致密化手段，它与固相含量、烧结温度、保温时间处在同一张工艺网上。提高固相含量能从配方端抬高致密度上限，但会压缩流变窗口、加剧挤出不稳；抬高烧结温度能更强地驱动致密化，却可能诱发异常晶粒长大、反而折损强度。重叠率的独特价值在于它属于"几何层面"的旋钮——不改配方、不动窑温，仅靠排线设计就能显著改变丝条界面接触，等于在不动材料与热工的前提下多出一层可调自由度。工程上更可行的思路是把重叠率作为"精细调参"：先用固相含量与烧结曲线把主体致密度打到位，再用重叠率扫掉残留界面孔隙。这种分层调控既降低了对单一参数的苛刻要求，也让设备层面的线宽/层厚闭环有了明确的工艺落脚点。
本文解读了葡萄牙Aveiro大学与巴西UNESP团队以47vol%纳米氧化锆5Y-PSZ胶体膏体DIW浆料直写成型、并将丝条重叠率确立为致密化关键参数的研究，展示了30%重叠率下致密度超99%、满足ISO 6872标准的突破。
铂邦科技是 DIW 浆料直写 3D 打印设备厂家，设备软硬件全栈自研，内置诸多工程算法，可快速构建网格、晶格、二十四面体等平面与三维结构；算法一键生成点阵打印代码，并支持手绘建模，无需 CAD 工程背景。全栈工程师团队，支持你提想法、我们开发算法加硬件。
此外，我们还提供从料筒、针头到挤出模块的全链条通用配件，兼容不同品牌的主流 DIW 设备（不区分设备品牌），并支持整机定制开发与设备升级。
📌 持续跟踪 DIW 前沿？关注「铂邦科技」公众号，获取本文完整配图版、更多文献解读与原创工艺手记。查看全部技术前沿 →
扫码关注，第一时间获取 DIW / DLP / 静电纺丝 3D 打印技术前沿、顶刊解读与设备资讯
微信扫一扫，或长按识别二维码关注
正在加载推荐文章……
