聚偏氟乙烯（PVDF）及其共聚物是柔性铁电材料的明星基体，但其本征剩余极化强度长期受限于分子链排列与晶相结构，难以突破10 μC/cm²量级。为了提升极化性能，研究者通常向PVDF基体中引入高介电常数或铁电性的纳米填料，例如钛酸钡、钙钛矿氧化物、二维纳米片等。然而传统复合策略普遍面临一个两难：填料含量低时取向度差、贡献有限；提高含量又会导致膜变脆、柔韧性丧失，并且高含量下的团聚与缺陷反而降低击穿与可靠性。如何用最少的填料、最简单的工艺获得最高的极化增强，是该领域的核心命题。本研究的切入点，正是DIW浆料直写过程中天然存在的剪切场。

背景：PVDF极化强度提升的结构瓶颈

PVDF的压电与铁电性能高度依赖β晶相比例以及偶极子的有序排列。纳米片填料如果能沿面内或特定方向高度取向，就能在复合膜中构建连续的极化"通道"，显著增强界面极化与偶极耦合。问题的难点在于：纳米片在浆料中通常随机分散，打印或浇铸后随机取向，对整体极化的贡献被严重稀释。过去也有研究者用磁场、电场或双向拉伸来诱导取向，但这些方法设备复杂、对材料有选择性，难以与大面积柔性膜制造兼容。低填料含量下实现高取向，成为一个长期未被很好解决的工程问题。

传统DIW高粘度高填料困境

常规的DIW浆料直写为了保证线条自支撑，往往需要使用高粘度、高填料含量的浆料。在这种高固体系中，纳米片受颗粒间摩擦与网络束缚，剪切场对单个纳米片的"拨正"作用有限；同时高填料带来的高粘度也提高了挤出压力门槛，限制了剪切速率的可调范围。换言之，传统思路把"高填料"当作增强手段，却恰恰压制了剪切取向的发挥空间——填料越多，越难被剪切场理顺。本研究反其道而行之：把填料含量降到极低（仅2wt%），让剪切场能够充分作用于每一片纳米片，用取向而非含量来换性能。

核心创新：d/L协同与剪切增强取向

研究团队的关键设计，是对DIW剪切模式的精确选择。当喷嘴内径d小于纳米片横向尺寸L（即 d < L）时，纳米片在通过狭窄喷口的高剪切区时被迫沿流动方向翻转、对齐，类似把散乱的纸片顺着水流理顺。这种"拖拽—剪切"协同机制让2wt%的钙钛矿纳米片在沉积后保持高度取向，而非随机堆叠。通过控制喷嘴口径、挤出速率与打印速度，研究者把剪切强度调到恰好能拨正纳米片、又不至于破坏膜连续性的窗口。低填料加上高取向，使复合膜在保持柔韧的同时获得了远超随机分散体系的极化性能。这一设计的核心启示在于：打印几何参数（d/L）与流场参数（剪切速率）本身就是纳米尺度结构调控的旋钮。

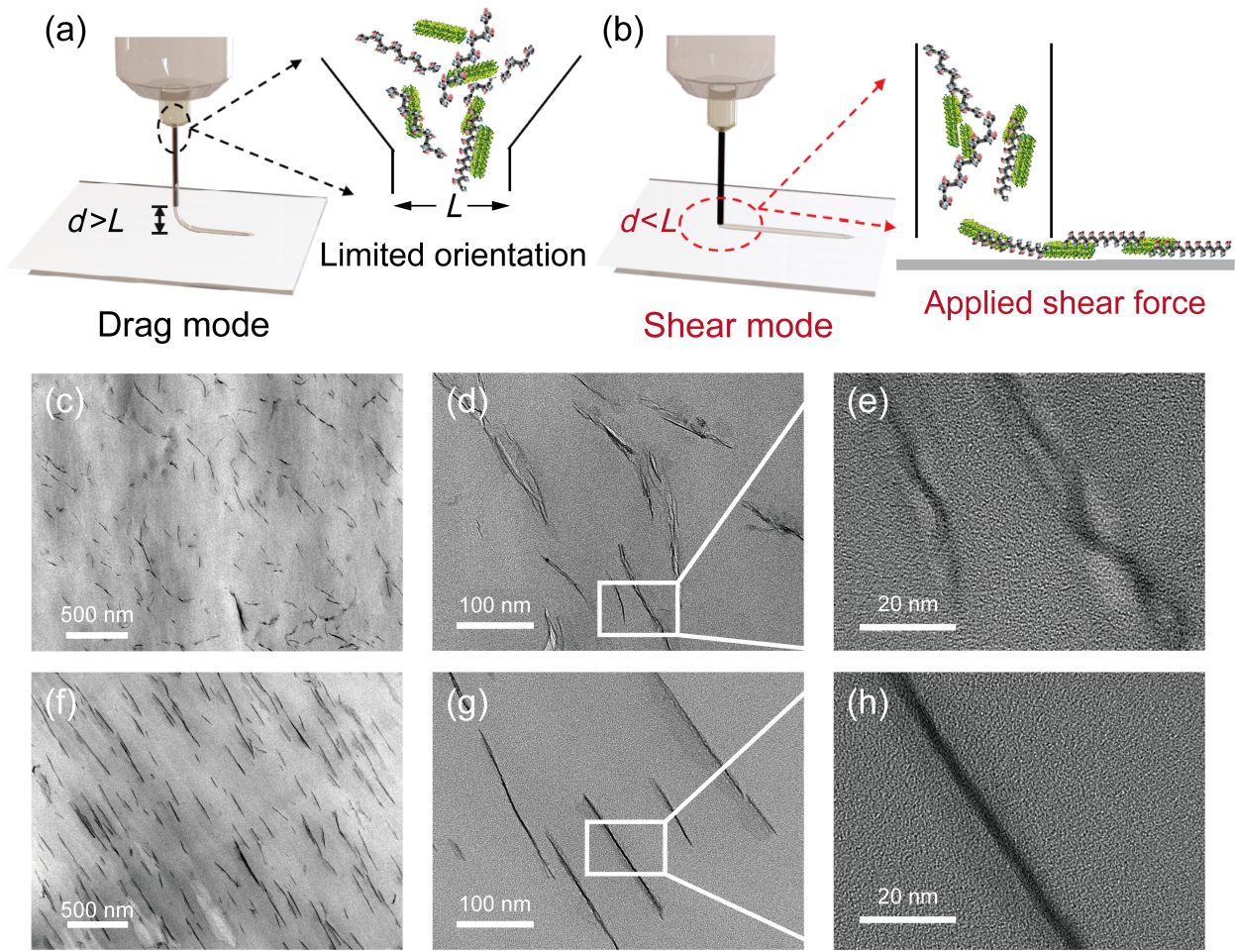

图1（Fig.2）：拖拽模式与剪切模式对比示意，以及打印复合膜的TEM表征，显示纳米片在低剪切/高剪切下的取向差异。

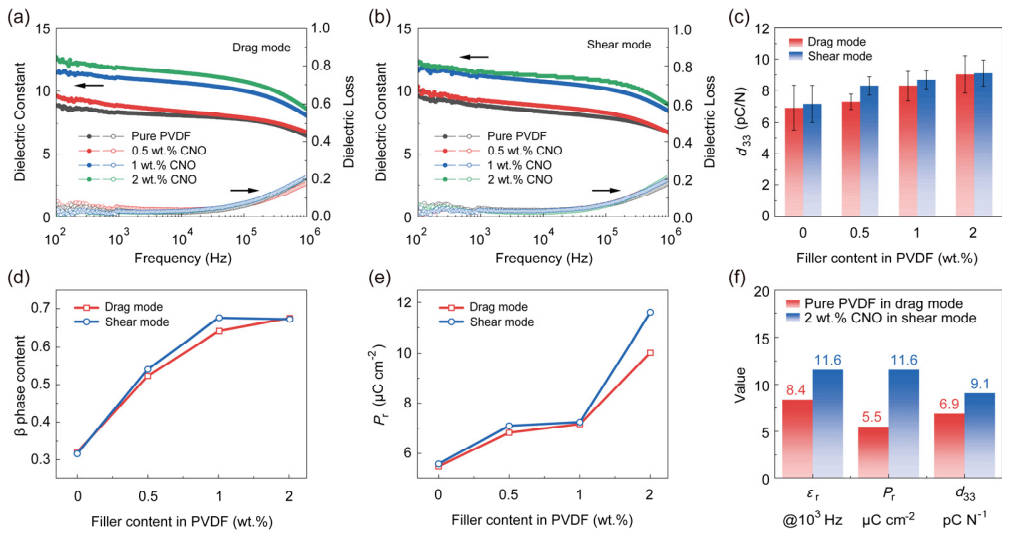

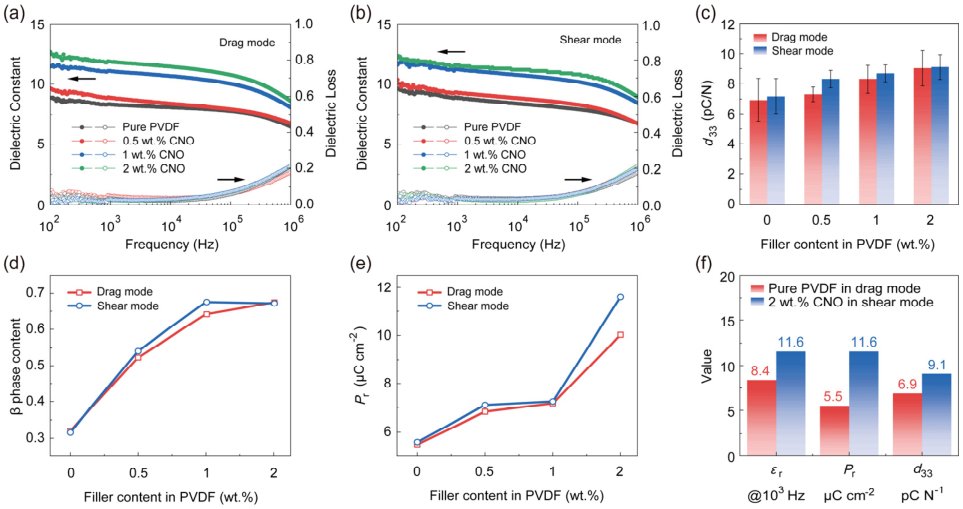

图2：对比分析了牵引模式与剪切模式制备复合薄膜的相对介电常数 εr、压电系数 d33、β 相含量、剩余极化强度 Pr，并进一步对比取向纳米复合薄膜与 PVDF 聚合物在 10³Hz 下的相对介电常数、剩余极化强度与压电系数。

性能突破：极化强度提升207%

电学测试给出了令人振奋的结果。在仅2wt%填料、且高度取向的复合膜中，剩余极化强度Pr达到11.6 μC/cm²，相比未取向、同配方的对照组提升约207%；同时击穿场强达到524 MV/m，说明低填料策略并未以牺牲介电可靠性为代价。取向带来的连续极化通道既增强了铁电响应，又避免了高填料常见的团聚击穿弱点。更值得注意的是，如此显著的性能跃升是在极低填料含量下实现的——这意味着材料成本、柔韧性与可加工性都得到了保留，为柔性铁电器件（如可穿戴传感器、柔性存储器、能量采集器）提供了一条低代价、可放大的路线。

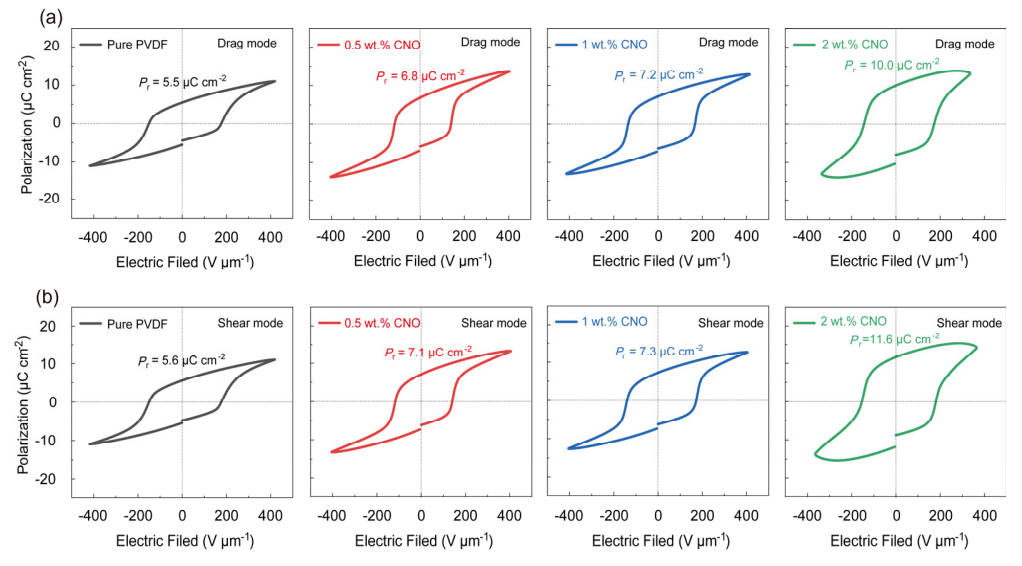

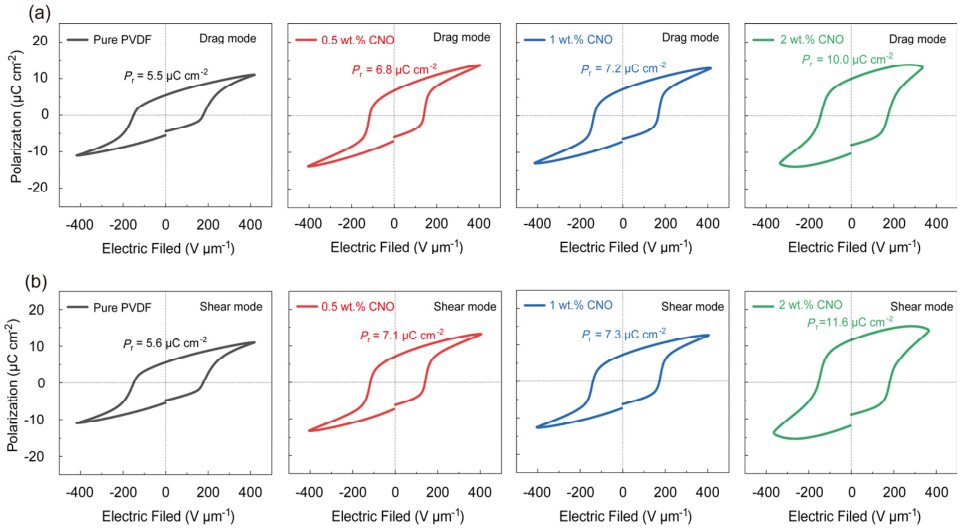

图3：展示了 10Hz 测试条件下，牵引模式与剪切模式打印所得薄膜的电滞回线。

DIW工艺启示：打印参数即结构参数
