Annual Review of Fluid Mechanics 上的这篇特邀综述，价值不在把DIW浆料直写按工序分段叙述，而在于它给出了一组能直接代入数字计算的判据——喷嘴口径相对颗粒粒径的比值、无量纲速度、塑性毛细数、临界自支撑高度与跨度等。调参不必再纯靠试错，许多问题在装料前就能估算出大致区间。下面按"打印现场会遇到哪些麻烦"来重组这些判据，而非沿工艺流程平铺。

统一的流变语言：Herschel–Bulkley 三参数

要建立任何判据，先得有统一的流变模型。综述采用 τ = τ_Y + Kγ̇ⁿ 三参数形式，覆盖绝大多数DIW浆料：τ_Y 为屈服应力，标定"需要多大应力才起步流动"；K 是稠度系数；n 为流动指数，n 远小于 1 代表强剪切变稀。

这三个参数各自对应一个打印事件。n 决定浆料在喷嘴高剪切区（典型剪切速率 10²~10⁴ s⁻¹）的降粘幅度，即挤出是否顺畅；τ_Y 决定离嘴后能否立住，常见 DIW 浆料的 τ_Y 落在 10¹~10³ Pa，足以支撑毫米级特征；K 影响整体压力水平。牛顿流体只有一个参数，所以既难挤出又难保形。

需提醒的是 τ_Y 并非越高越好。屈服应力抬得过高，起始挤出压力随之上升；更要紧的是相邻线条间难以相互润湿融合，层间结合强度会下滑。后续几乎所有判据都会回到这个权衡上。

麻烦一：挤不出料——α 比值与三类堵塞

掺陶瓷粉、金属粉或短切纤维的高固含浆料，堵喷嘴是最常见的停工原因。综述将机制归为三类，处置路径却完全不同。

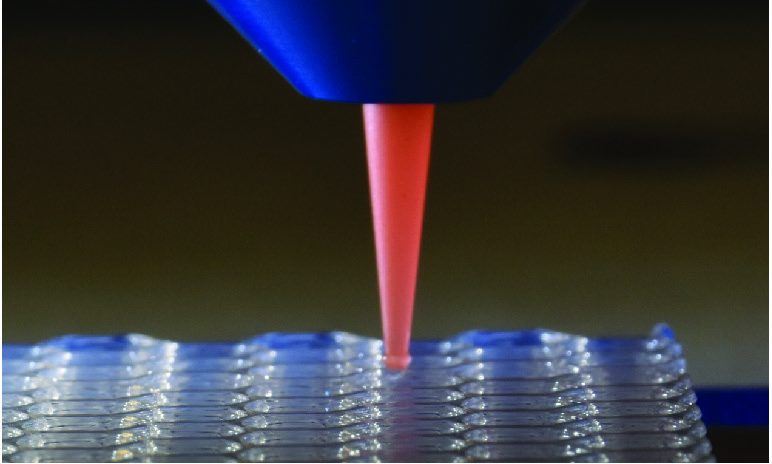

图：喷嘴收敛流、丝材自由表面成型、沉积铺展与堆叠失稳，DIW浆料直写全过程的流体力学现象总览

架桥。喷嘴直径 D 与颗粒粒径 d_p 之比 α = D/d_p 过小时，若干颗粒会在收敛段喉部搭出稳定拱形，流动从内部被截断。经验上 α<10 风险陡增，选喷嘴以 α≥10 为安全线较稳。纤维体系更敏感：高剪切虽倾向让纤维沿流线排齐，但局部扰动会令某根偏转贴壁，随后像渔网般捕获后续纤维。减小喷嘴收缩角 θ 可延缓架桥，这属于流道设计范畴。

筛分。颗粒或团聚体尺寸直接超过喷嘴通径而被物理截留。对各向异性颗粒，起决定作用的是最大 Feret 直径而非名义粒径，短切纤维横置即属此况。上机前过筛是最直接的防线。

聚集结垢。颗粒因范德华力、静电吸引或聚合物桥接在管壁逐渐沉积，通道随时间缓慢收窄，表现为打印数小时后压力持续爬升。这类对表面化学与流场条件敏感，分散剂选型、pH 调控、超声分散在上游解决；下游可用脉冲流或超声振动延缓。

还有个易被忽略的伴生现象：剪切诱导迁移。高剪切区颗粒向低剪切区漂移，造成喷嘴截面浓度分布不均乃至中心富集，挤出浓度随时间波动。这不是换喷嘴能解决的，得回到浆料分散稳定性本身。

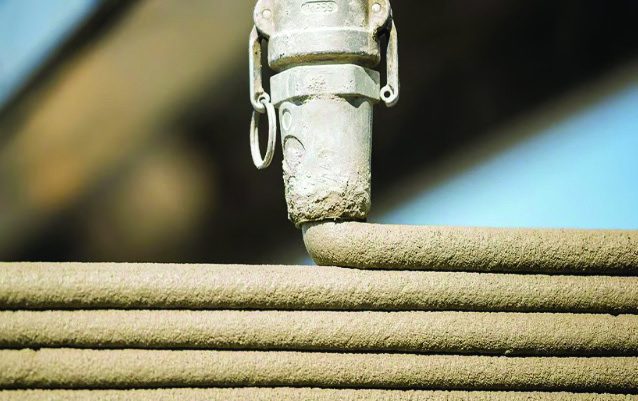

图：从生物材料、聚合物、陶瓷前驱体到建筑材料，DIW浆料直写覆盖的材料体系与跨尺度应用

麻烦二：丝径不稳——V* 与 H* 沉积相图

浆料离嘴后由受限流转为自由表面流，这段形态由两个无量纲量主导：无量纲速度 V* = V/V_e（平台移动速度与挤出线速度之比）与无量纲高度 H* = H/(αD)。

V*<1 为过挤出，材料供给快于平台移动，多余料无处可去，表现为堆积、盘卷或蛇形屈曲——调试中常见的"堆料""线条发弯"即此。V*≈1 是理想等维挤出区，线径稳定在与喷嘴内径同量级。V*>1 为欠挤出，丝材在沉积中被持续拉细，可借此做亚喷嘴直径的精细结构，但超过材料特定阈值便出现间断性断裂。

另三个数刻画不同力的竞争：Weber 数 We = ρU²D/γ 表征惯性与毛细相对强弱，DIW 低速下通常很小，丝材不易雾化；毛细数 Ca = ηU/γ 比较粘性应力与表面张力，高 Ca 利于铺展与层间融合，过高则失形；Ohnesorge 数 Oh 综合粘性—毛细—惯性三者平衡，决定丝材能否抵抗 Rayleigh–Plateau 不稳定而不断成液滴。

悬浮液还有一层额外风险：固相夹杂会加速丝颈缩与断裂，局部颗粒重排动态改变有效流变，在薄化区产生应力涨落。当丝材直径逼近颗粒尺度，连续介质假设本身不再成立——这也解释了为何细喷嘴打粗颗粒浆料格外困难。

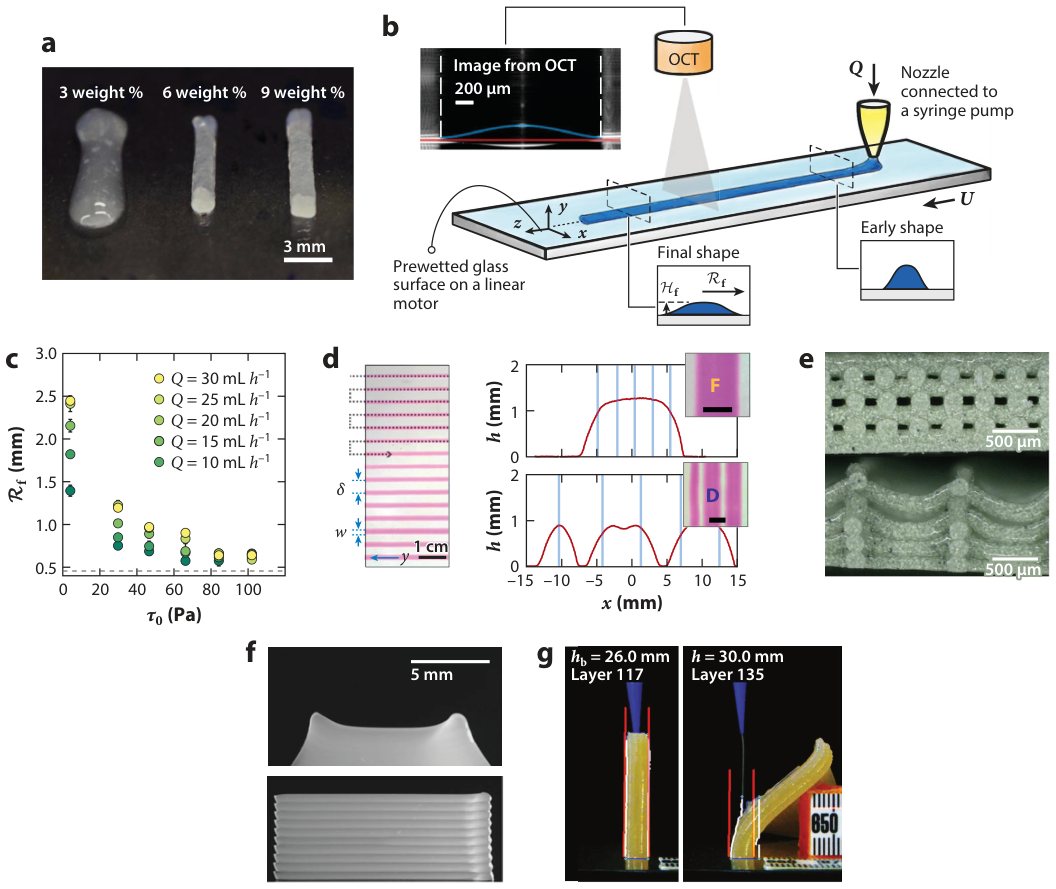

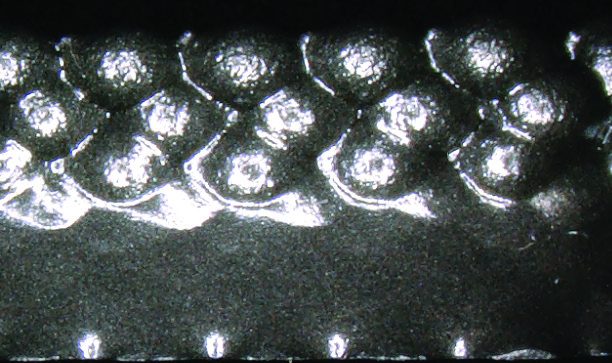

图：重力致塌陷、弹性屈曲与悬空下垂三类失效模式，以及屈服应力、储能模量与自重之间的力学平衡

麻烦三：线宽跑偏——塑性毛细数 J 定终宽

丝材落到基底后不会维持圆柱状。毛细压力 ΔP_cap~γ/h(t) 驱动其径向铺展，直到毛细应力被屈服应力平衡才停，最终呈"薄饼"截面。平衡半径 R_f~γ/τ_Y，无量纲化即塑性毛细数 J = τ_YL/γ，实验显示 R_f/L 与 J 成正比。

这关系的实用处在于：线宽偏大想收窄，可抬升 τ_Y 或降低表面张力，而不必一味换小喷嘴。当 Bond 数 Bo = ρgR_f²/γ 远大于 1 时，重力开始接管铺展，此时再调表面张力基本无效。

麻烦四：堆不高、跨不远——两道临界尺寸

多层堆叠在固化前完全靠浆料自身支撑，综述给出两个可直接估算的临界值。

临界自支撑高度 H_c ≈ τ_Y/(ρg)。柱状结构超过此高，底层累积自重超过屈服应力，开始塑性流动并向侧向扩展，宏观呈底部变宽、总高变矮。想堆更高只有两条路：提高屈服应力，或减小单层高度让重量分布更均匀。

图4：DIW三阶段流变需求示意——剪切变稀、触变与屈服应力三者如何共同决定可打印窗口。

高窄薄壁结构还有第二种失效——弹性屈曲。即便屈服应力足以抑制塌陷，结构仍可能在自重下失稳弯折，屈曲临界高度取决于触变恢复后的储能模量 G′。综述有个很实用的提醒：结构偏离竖直仅约 5°，失效模式就会从弹性屈曲切到塑性坍塌。这意味着打印高细结构时，平台水平度与首层贴合的重要性远超直觉。

临界自支撑跨度 L_c~[τ_Yd²/(2ρg)]^0.5。跨度为 L 的悬空丝材在自重下最大挠度 δ_max ≈ 5wL⁴/(384EI)，四次方关系意味着跨度稍增、下垂剧增。提高屈服应力与加粗丝径都能延长可跨距离，后者效果更明显（平方关系）。实际下垂是初始弹性变形（由 G′ 控制）与后续塑性蠕变（由 τ_Y 控制）的叠加，二者时间尺度不同，所以刚打完看与放十分钟后看是两回事。

粘弹性材料多出的弹性维度

聚合物基浆料与生物墨水多出弹性维度，需用 Deborah 数 De = λ/τ 与 Weissenberg 数 Wi = γ̇λ 衡量。高 De 时材料弹性回缩利于稳定丝材，但同一弹性也会在喷嘴出口造成挤出胀大，线条直径明显大于喷嘴内径，严重时出现熔体破裂式表面畸变。

处理办法通常是延长喷嘴直管段让应力松弛，或降低走速把 γ̇ 压下去。这是少数几个"降速能缓解"的问题——多数 DIW 缺陷降速反而会恶化。

设备侧：把判据接到可调旋钮

理论要落地，得映射到设备上真正可调的环节。逐条对应如下。

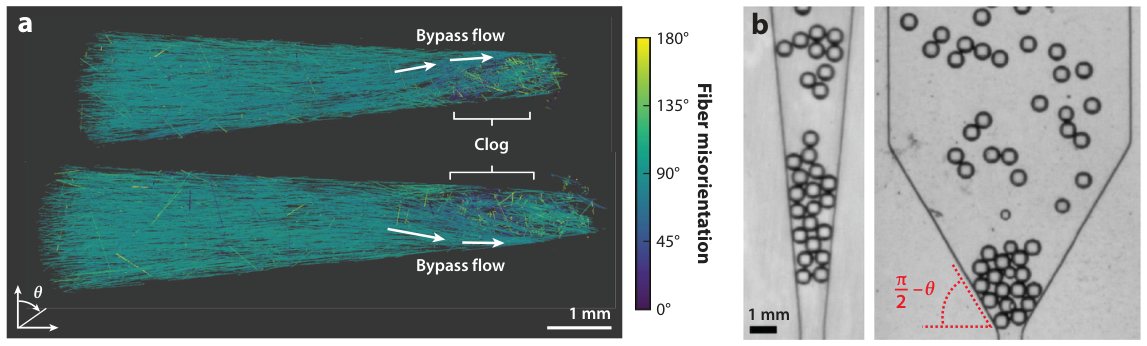

图5：纤维取向堵头与喷嘴角度对桥接的影响，揭示各向异性颗粒在高剪切区的捕获机理。

α 比值 → 喷嘴规格库。按 α≥10 反推，浆料目数确定后可用口径即定。铂邦 DIW 整机配 0.1~2.0 mm 多规格可换喷嘴，换型不动其他部件，配方筛选阶段可快速扫一遍口径。

n 值 → 挤出驱动方式。强剪切变稀浆料适合压力驱动，弱剪切变稀或高弹性浆料更适合机械推杆定容挤出。双模式的意义在于不必为不同体系备两台机器。

V* → 压力与速度联动。V*≈1 的窗口需要挤出流量与走速同步调，单独调任一个都会跑偏。软件层支持压力—速度—层高三参数协同编程，才能在拐角、起停这些流量易失稳处维持 V* 稳定。

H_c → 层高与压力渐变。层高可调至 0.05~1.0 mm 量级，配合"层数越高、挤出压力递减"的渐变曲线，可在不改配方前提下把塌陷风险往后推。

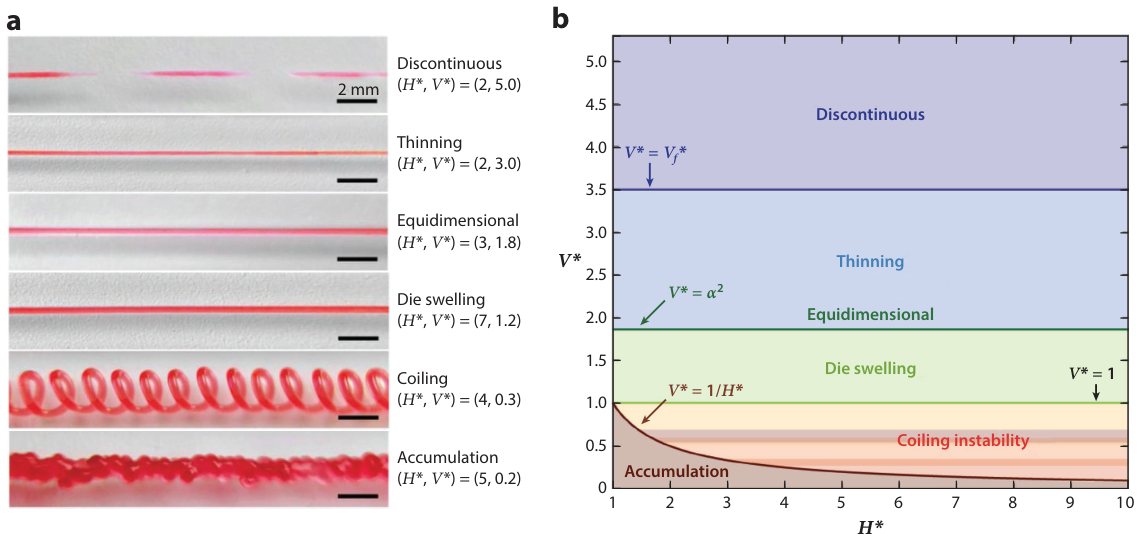

图6：粘弹性墨水沉积形态与（H*, V*）相图，界定过挤出、等维挤出与欠挤出的边界。

剪切迁移与团聚 → 前处理单元。行星搅拌与 真空脱泡 一体化完成，减少转移次数，从源头压制分层与团聚。这段设备的贡献不在打印过程，而在浆料上机时的初始状态。

打印速度窗口方面，多数体系稳定区间落在 3~30 mm/s，具体位置由浆料的 We 与 Ca 共同决定，标定时以单线条实测线宽为准。

缺陷倒查：从现象回推参数

把上述判据反过来用，即是一张排查表。线条堆积发弯，先查 V* 是否小于 1；线条时断时续且直径渐细，查 V* 是否过大或 Oh 是否偏低；线宽超标看 J 值，考虑抬 τ_Y；压力随时间持续爬升，指向聚集结垢，回到分散剂与清洗周期；突然完全不出料，先算 α 再查是否过筛；多层件底部变宽对照 H_c；细柱歪倒查平台水平度与 G′ 恢复速度；悬空段下垂用 L_c 估算并考虑加粗丝径或加临时支撑。

这套流程的好处是每步都有明确指向，不必在多个参数间盲目组合试错。

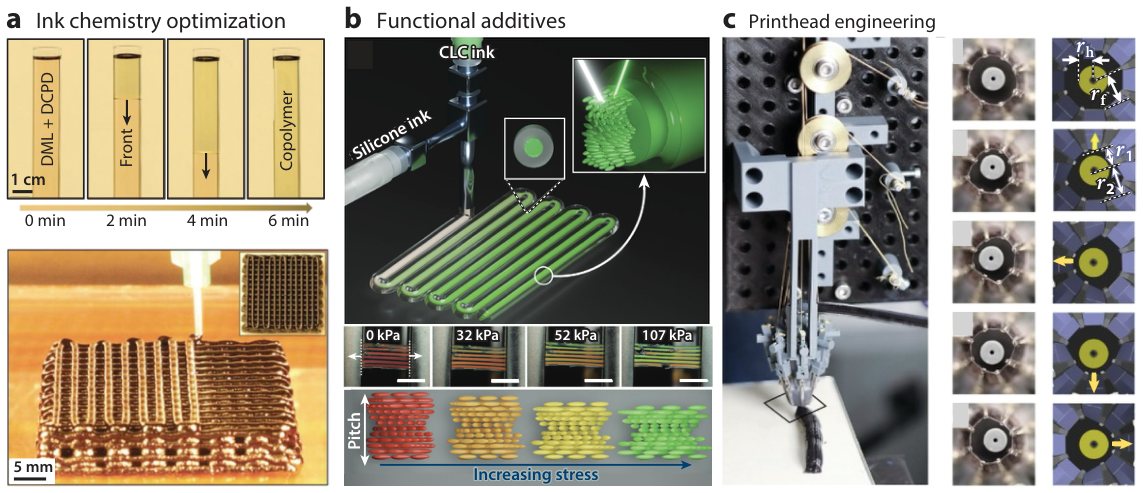

图7：DIW前沿创新方向——墨水化学、功能添加剂与主动喷嘴，把保形能力从流变约束中解放出来。

往前看：挤出后即时固化与主动喷嘴

综述最后指出的方向也值得跟进。墨水化学层面，潜热触发、光引发、前端聚合这类"挤出后即时固化"策略，使浆料在高剪切下保持惰性、沉积后数秒内固化，等于把保形能力从流变约束中解放，可打印材料窗口明显扩大。喷嘴工程层面，同心多喷嘴让双组分在沉积点原位混合，绕开适用期限制；嵌入声、电、磁外场则能在亚秒尺度调控微结构。理论层面则需把非牛顿流动与相变动力学耦合，实现从目标性能反推配方、喷嘴几何与路径参数的逆向设计。

这些方向对设备的要求是模块化与可扩展——固化模块、多通道供料、外场发生器都需能在同一机架上叠加，而非重造一台机器。
