给微米铝粉裹上一层 3~5 μm 的聚四氟乙烯壳，365 nm 波段的紫外吸收率从 0.263 降到 0.097，降幅 63%；同样 20 wt% 的铝添加量，浆料固化深度提升 15%。更意外的是能量端——900~1000℃ 氧化阶段的放热量做到 2.19 kJ/g，是未改性纯铝的三倍。一层看似"惰性"的氟塑料，同时把成型与能量两个方向往前推了一步，这也是它值得细读的地方。

铝粉的两难：能量要它，光固化怕它

铝是固体推进剂里性价比最高的金属燃料，但把它放进 UV 辅助 DIW 体系，麻烦立刻显现。金属铝对紫外波段既强吸收又强散射，光子进入浆料后衰减极快，固化深度随铝含量陡降。20 wt% 铝的配方，可靠固化厚度不足 0.4 mm——这意味着层高只能压到极小值，打印效率被拖垮，厚壁药柱根本无从谈起。

燃烧端还有另一重损失。铝颗粒在高温下表面迅速生成致密氧化铝壳，这层壳熔点远高于铝芯，把内部金属封在里面，氧气进不去、铝出不来，反应停留在表层，实际放热远低于理论值。

行业里常见的做法是掺无机透光助剂稀释铝的遮光效应，但助剂本身不参与放热，掺得越多能量密度越低，等于用性能换工艺。这篇研究换了个思路：不动配方总量，只改铝粉自身的表面状态。

还有一个容易被忽略的失败模式——涂层耐不住预处理。行星搅拌和真空脱泡阶段的剪切强度不低，附着力差的涂层会被直接剥掉，粉体到了料筒里已经变回裸铝，改性效果全部作废。壳层与铝芯之间的界面结合力，因此成了这套方案能否落地的隐性门槛。

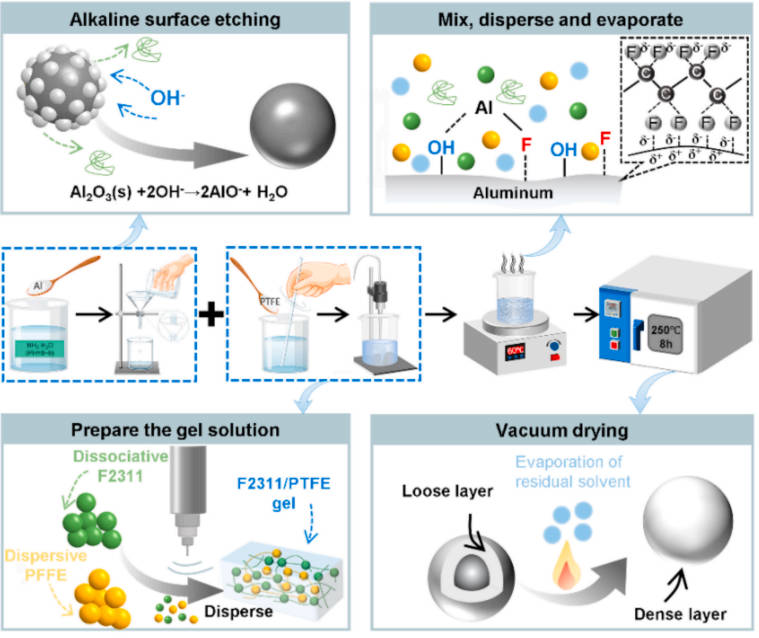

图：Al@PTFE核壳粉体溶胶凝胶包覆全流程，属于DIW浆料上机前的粉体预处理环节

包覆工艺的三个关键控制点

整条制备路线走的是温和路径，全程不引入强氧化工序，粉体感度可控。

第一步是碱蚀去膜。用稀氨水浸泡铝粉，剥掉表面原生的致密氧化铝薄膜。这层膜天然存在，但表面能低、化学活性差，直接包覆的话 PTFE 壳只是物理搭在上面。去膜之后新鲜铝表面暴露，壳层与基体的结合力显著提升，后续搅拌脱泡不掉壳。

第二步是复合凝胶配制。纯 PTFE 难以成膜，研究选用 F2311 氟橡胶溶于乙酸乙酯作为成膜载体，把纳米 PTFE 粉体分散进去形成前驱凝胶。氟橡胶在这里既是粘结相也是分散介质，保证 PTFE 颗粒在铝表面均匀铺展而不是堆成局部厚块。

第三步是溶剂脱除与致密化。预处理铝粉与凝胶充分混合后旋转蒸发去溶剂，再进 250℃ 真空烘干 8 h。这个温度区间让氟橡胶软化流平并与 PTFE 颗粒融合成连续壳层，真空环境同时避免升温过程中的二次氧化。出料后靠激光粒度、SEM、EDS 筛查壳层均匀性，平均壳厚落在 3~5 μm 的批次才进入浆料调配。

浆料体系与挤出参数窗口

出于实验安全考虑，研究用二氧化硅模拟氧化剂制备替代浆料，固相含量做了 80、82、84 wt% 三档，铝添加量按 5~20 wt% 梯度铺开。

树脂基底是 PUA 配 HDDA 的双丙烯酸体系，TPO 作光引发剂。TPO 的吸收峰偏向长波，与 365 nm LED 匹配度好，在铝粉存在的高衰减环境下比常规引发剂更有优势。粉体侧同样采用粒径级配，粗细二氧化硅按 57:13 复配，靠堆积密度优化把高固相下的粘度压下来——这一点与高固含量浆料的通用调配逻辑一致。

预处理走 1000 rpm 高速分散 5 min，随后长时间真空脱泡。84 wt% 这一档的浆料已经接近可挤出极限，任何残留气泡都会在挤出时形成断丝。打印端选 1.5 mm 锥形喷嘴，单层层高 1 mm，365 nm 紫外 LED 随喷嘴同步辐照，线条挤出即定型，不再需要二次预固化工序。层高能开到 1 mm，本身就是固化深度改善后的直接收益。

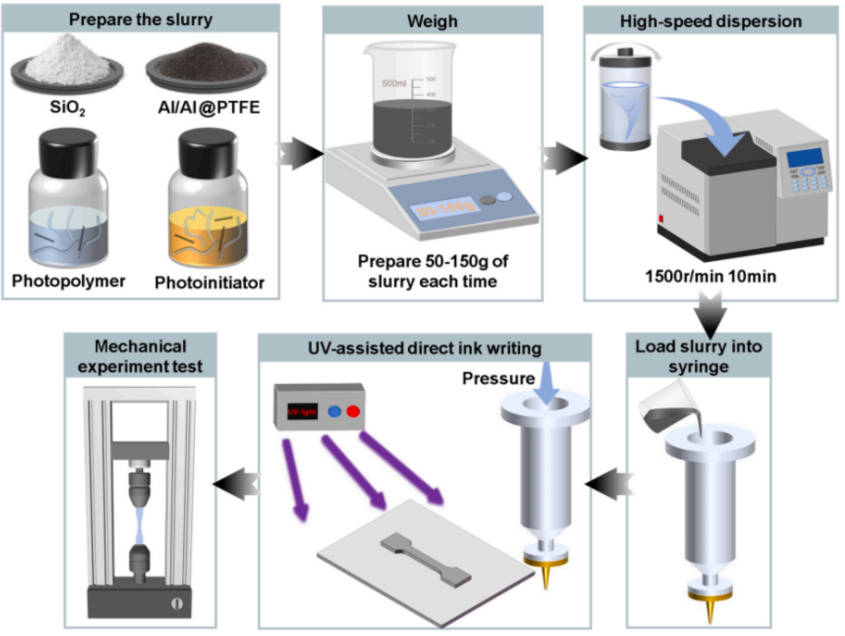

图：从粉体称量、分散脱泡到UV辅助DIW挤出成型的完整工序链

四组对照数据说明了什么

透光性。365 nm 下铝粉紫外吸收率 0.263 降至 0.097，20 wt% 铝含量的固化深度提升 15%。PTFE 本身在紫外波段接近透明，壳层把铝的直接吸光面积隔开，光子有更大概率穿过颗粒间隙进入深层。

流变行为。PTFE 薄壳略微降低了浆料的低剪切粘度，82 wt% 高固配方的挤出流畅度反而变好，连续打印未出现喷嘴堵塞。壳层降低了铝颗粒之间的直接摩擦，这对高固相体系的挤出稳定性是实打实的改善。

力学性能。打印拉伸样件抗拉强度提升 8%，断裂伸长率接近翻倍。伸长率的涨幅比强度大得多，指向的是层间结合质量——光交联深度够了，相邻层之间的界面从"贴合"变成"连续"。

燃烧放热。2.19 kJ/g 对比纯铝的三分之一水平，机理在于 PTFE 高温分解产生的氟活性物种会刻蚀氧化铝壳，把封闭的铝芯重新暴露给氧气。壳层从成型阶段的"透光层"变成燃烧阶段的"破壳剂"，两个功能由同一种材料承担。

安全性方面，摩擦、撞击、静电感度与纯铝体系差距极小，未因引入含氟组分而抬升风险等级。

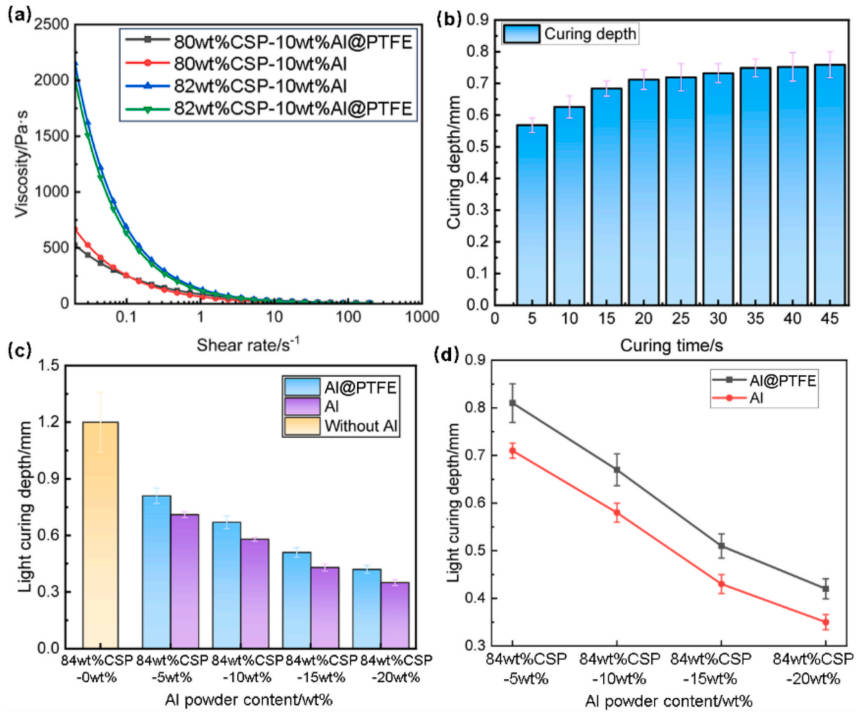

图：不同配方的流变曲线与固化深度对比，Al@PTFE体系在高铝含量下仍保持可用的挤出成型与光固化窗口

设备适配：这套工艺对DIW平台提了什么要求

从设备侧看，这项改性方案最实用的一点是不改主机。原有 UV 复合 DIW 平台的运动系统、挤出系统、光路布局都不需要动，变化集中在上游的粉体处理和参数标定上。

粉体包覆属于离线工序，配套一台带真空与温控的搅拌设备即可完成，不占用打印机时。真正需要在机上重新标定的是紫外剂量与层高的对应关系：固化深度改善后，层高可以从 0.3~0.4 mm 量级往 1 mm 推，但辐照时间需要同步核算，否则深层依然欠固化。建议的做法是固定光强、扫描走速，用固化深度实测值反推可用层高上限。

挤出端的关注点在 84 wt% 这一档。固含量接近极限时，浆料对压力波动的容忍度很低，料筒温控与闭环供料的稳定性决定了能否连续打完一个完整件。铂邦 DIW 整机在高固相场景下采用压力闭环加恒温料筒的组合，正是针对这类工况设计。

含能或类含能体系还需要考虑接触材料兼容性、静电泄放和局部惰性气氛，这些属于机型定制项，可在标准机架上按需加装。

可以继续推进的方向

固化深度的瓶颈一旦松动，几条路就打开了：大高度厚壁药柱不再受层高限制；铝含量可以沿打印路径自由调节而不必牺牲固化质量，变燃速梯度结构具备一体成型条件；84 wt% 级别的超高固相浆料已经贴近现役推进剂的能量指标线，配方探索空间显著扩大。壳层材料本身也是可调变量，改变氟聚物种类与壳厚，透光率与破壳温度可以分别调节，这为不同燃速需求的配方提供了新的设计维度。
