先给出这套研究里最有分量的一条结论：同一批浆料，一半用 DIW 浆料直写逐层挤出堆叠成型，一半灌进模具按传统方式浇铸，两类药柱的交联密度只差 5%，玻璃化转变温度基本重合，在 1.72~6.89 MPa 压力区间内的线性燃速曲线几乎叠在一起，压力指数同处 0.54~0.60。把成型方式从"填模具"换成"堆线条"，并没有改写这类含能材料的燃烧行为与热分解路径。弗吉尼亚理工航空航天课题组发表在 Materials & Design 上的工作，用一套全自由基紫外-热双固化丙烯酸体系，把高氯酸铵固相填充推到 70 wt%，同时让打印过程具备原位定型能力。

单一固化路线卡在什么地方

推进剂要想走增材制造，绕不开两条既有路线，而两条路线各自都有硬伤。

HTPB 配异氰酸酯是浇铸时代的主力粘结剂体系，交联完全依赖后期长时间热固化，挤出的那一刻线条只有浆料自身的屈服应力在撑。层高一旦累积，底层被上方自重压扁，侧壁外鼓，高宽比稍大的结构直接失稳。更麻烦的是异氰酸酯与羟基的反应从混料那一刻就开始，浆料粘度在几个小时内持续爬升，挤出压力随之漂移，前半段与后半段打出来的线宽不是一回事，批量制样几乎无法保证一致性。

纯紫外固化体系解决了定型速度问题，却在填料这一关翻车。铝粉是金属反射体，微米级铝颗粒对 365~405 nm 波段近乎完全遮挡，光子在浆料表层几十微米内就被消耗殆尽，厚件内部始终停留在未交联的糊状。这类体系只能做薄膜或薄片试样，与火箭药柱的实际尺度不在一个量级。此外，现有光热杂化配方的固含量普遍压在 60 wt% 以下，能量密度够不到现役推进剂的指标线。

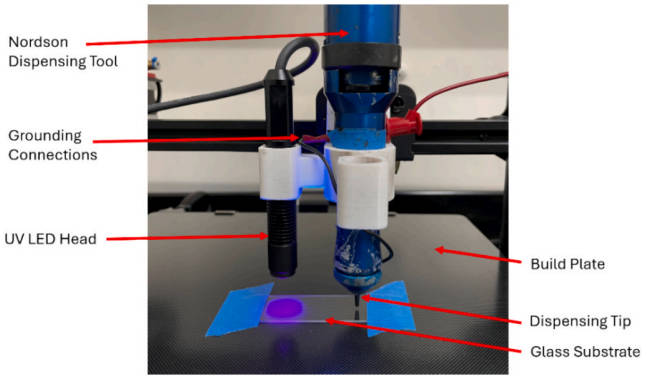

图：紫外辅助DIW挤出平台整机，喷嘴出口侧布置同步辐照光源，铂邦可提供同构型UV复合模块

双固化体系的配方拆解

研究团队的做法，是把定型与交联这两件事拆开，交给两种引发机制分别负责，而且全部走自由基路径，把异氰酸酯彻底剔掉。

基体选用聚氨酯二丙烯酸酯 EBE230，双键端基决定了它既能被光引发也能被热引发。BAPO 作光引发剂负责紫外段的瞬时凝胶，AIBN 作热引发剂负责后段深层补交联，两者先一起溶进 HDDA 活性稀释剂，超声到完全澄清后再与 EBE230 共混。这一步顺序不能颠倒：引发剂若直接投进高粘度树脂，很容易结成局部富集的团块，固化后形成应力集中点。HDDA 同时兼顾降粘功能，为后续高固相填充腾出流动余量。

固含量能顶到 70 wt%，靠的是氧化剂粉体的双峰级配。90 μm 细颗粒与 200 μm 粗颗粒复配，细粉填进粗粉之间的空隙，堆积密度显著高于单一粒径体系，在相同粘度下能塞进更多固相。含铝配方在此基础上再加 10 wt% 微米铝粉，分散环节需要格外小心——铝粉一旦团聚，遮光面积成倍放大，紫外定型能力会在局部塌掉。

混料采用分段行星高速搅拌，并在同一设备内完成真空脱泡。高固相浆料裹进的微气泡直径往往在几十微米量级，靠静置根本浮不出来，残留在药柱内部会变成燃烧异常的起点。脱泡后的浆料呈现典型剪切变稀特征，具备足够屈服应力，1.6 mm 喷嘴可稳定挤出，线条静置不流淌。

挤出窗口与紫外剂量的耦合

这套工艺真正要调的，是走速与辐照剂量之间的匹配关系。打印选 14 号锥形喷嘴，单层高度 0.5 mm，UV 灯辐照强度 350 mW/cm²。剂量等于强度乘以停留时间，而停留时间由行进速度决定——速度快了，单位面积累积剂量不足，表层凝胶强度不够，下一层压上来仍会变形；速度慢了，线条在同一位置过度固化，层间未反应双键减少，界面结合反而变弱。实际调参时以"挤出即定型、指触不粘、层间仍有轻微塑性"作为窗口判据比较可靠。

紫外段只完成表层定型，深层交联留给热段。全部打印件转入氩气保护烘箱，90℃ 保温 24 h，AIBN 持续分解产生自由基，把铝粉阴影区里未反应的双键补上。惰性气氛在这里不是可选项：丙烯酸自由基聚合对氧阻聚极其敏感，空气环境下表层会留下一层发粘的未固化膜。对照组用同一批浆料直接浇铸模具，走完全相同的热固化制度，两者的差异因此可以干净地归因到成型方式本身。

浆料适用期也值得一提。摆脱异氰酸酯之后，浆料在室温下粘度长时间无明显漂移，打印全程不需要避光快跑，可以从容地连续制备拉伸试样和燃烧长条试样，这一点对科研场景下的批量试制意义很大。

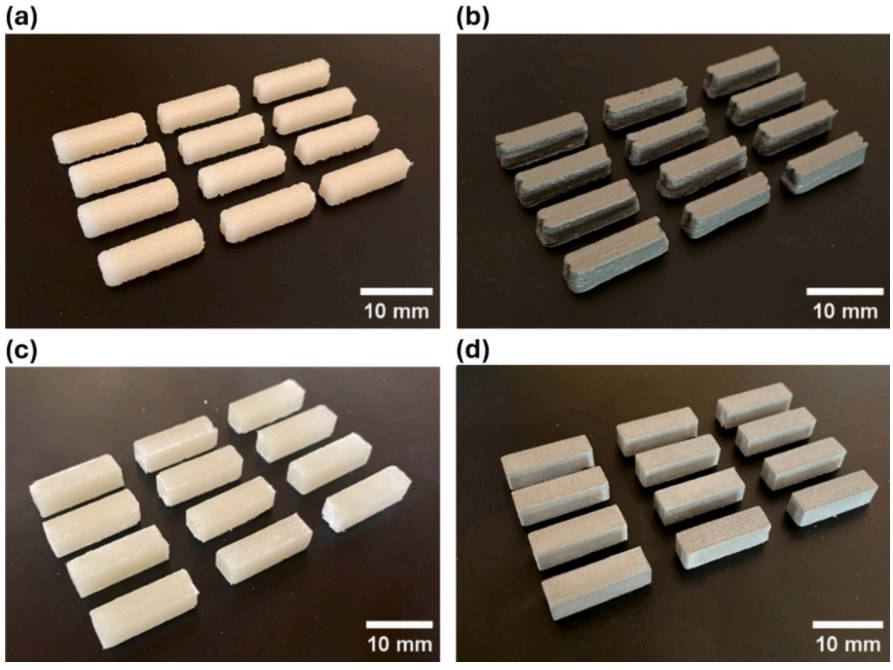

图：无铝与含铝两类打印/浇铸燃烧长条，DIW挤出坯体棱线清晰，未见塌陷与层间开裂

打印件与浇铸件的逐项对照

交联结构层面，两种成型方式的基体交联密度差值仅 5%，玻璃化转变温度基本一致，说明热段固化确实把光段留下的不均匀性抹平了。力学上出现了一个略反直觉的现象：无铝配方的打印件拉伸强度和断裂伸长反而优于浇铸件，原因在于紫外原位定型抑制了浆料在固化前的沉降与相分离；而含铝配方由于紫外穿透受限，打印件的光段贡献被削弱，两种工艺的力学性能趋于等同。

热分解方面，DSC 与 TGA 曲线显示 AP 的晶型转变温度、两级放热分解峰位在打印件与浇铸件之间完全重合。成型方式没有引入新的反应通道，也没有改变分解动力学。密度测试同样支持这一判断，打印件的相对密度与浇铸件接近，内部孔隙水平相当，分层挤出并未额外引入孔洞——前提是脱泡做到位、层间紫外剂量匹配得当。

燃烧性能是最终检验。四类试样在多个压力点下的线性燃速几乎无偏差，压力指数落在 0.54~0.60，符合固体推进剂的常规燃烧规律。这组数据说明打印件内部没有形成连通的层间通道，否则燃面会沿弱界面窜进，燃速曲线必然离散。

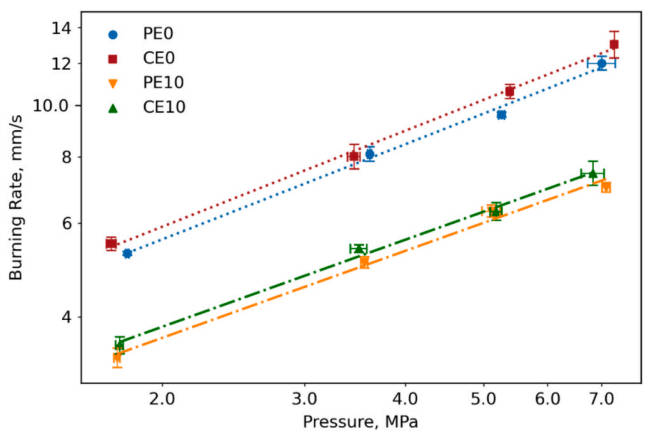

图：四类推进剂燃速—压力双对数曲线，DIW成型与浇铸成型数据点高度重合

设备侧适配：UV复合DIW平台需要配什么

从设备制造角度看，复现这类工艺并不需要重新设计整机，关键在于几个模块的匹配。

挤出端要能承受高固含量浆料的压力需求。70 wt% 填充的 AP 浆料静态粘度高，1.6 mm 级大口径喷嘴虽然降低了剪切阻力，但螺杆或气压推料的输出必须稳定，压力波动会直接反映为线宽起伏。铂邦 DIW 整机在这一段采用闭环压力控制，配合料筒温控把浆料粘度锁在设定区间。

紫外模块要跟着喷嘴走，而不是照着整个平台。同步辐照的意义在于线条刚离开喷嘴的那一小段时间内完成凝胶，光源与喷嘴的相对位置、照射角度、遮挡范围都需要按喷嘴规格重新标定。辐照强度可调是必要功能，350 mW/cm² 只是这套配方的取值，换配方就要重新扫描剂量窗口。

混料与脱泡最好前置到同一台设备。行星搅拌加真空脱泡一体完成，浆料从制备到上机的转移次数越少，二次卷气的机会越小。含能体系还需要考虑材料兼容性与惰性气氛接口，这些属于机型定制范畴。

可以顺着往下做的方向

这条路线打通之后，几类传统浇铸做不了的结构就有了实现路径。沿打印路径分区调整铝粉与氧化剂配比，可以一体成型变燃速梯度药柱，燃面推进规律由几何和组分共同设计；小型火箭与脉冲发动机的异形药柱不再需要开模，配方验证周期从数周压缩到数天；粉体级配和双引发剂配比都是可连续调节的变量，适合搭建不同能量等级配方的对比平台。

现有 DIW 机型加装同步 UV 辐照模块即可复用原有的挤出、脱泡与温控硬件，改造成本远低于新建产线，这对科研单位和小批量试制场景是相当务实的选择。
