本文发在顶刊 Advanced Functional Materials，由多家欧洲高校跨学科团队联合完成。结论先摆：一根直径约 30 μm 的人工蛛丝，表面镀上金属含量不到总体积 1% 的 FeCo 合金，就能被一块普通永磁体在约 1 cm 距离、0.1 T·m⁻¹ 磁场梯度下明显带着弯；把纤维拉 2%，矫顽力升约 250%，等于把力学应变直接译成可读的磁信号；而 5 nm 与 10 nm 这两档薄镀层，几乎没牺牲原丝的抗拉强度与延展性。样品在空气中放六个月，SQUID 测到的磁矩和初始值在误差范围内一致。

这条路线的意义要放在对照里才看得清。生物基磁性纤维的老办法是把磁性纳米颗粒直接掺进纺丝液，问题有三：驱动要接近 1 T 的强场才能饱和；颗粒破坏了蛋白分子链的取向，韧性明显掉；颗粒团聚导致批次波动难控。改成表面涂覆能避开体相掺杂的弊端，可又撞上新墙——金属层和柔性蛋白基底结合差，一拉就剥落，长期还会氧化衰减。这项工作要证明的，正是磁控溅射的超薄 FeCo 层能同时绕开这两组麻烦。

基底要先做对：300 mg·mL⁻¹ 纺丝液与真空耐受性

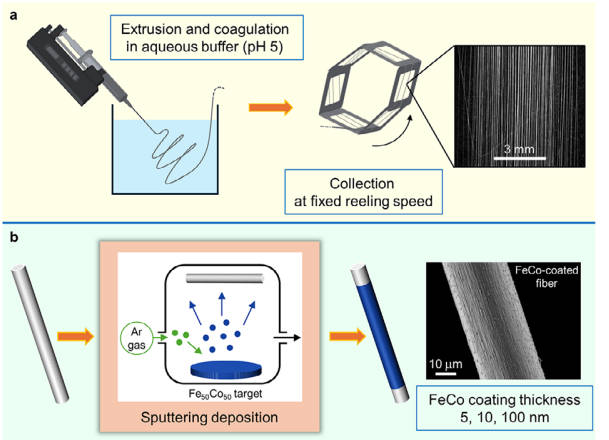

基底用的是微型蛛丝蛋白（mini-spidroin，(A₃I₃)₁₄-A₃），由大肠杆菌表达、经亲和层析纯化得到。蛋白溶液浓缩到 300 mg·mL⁻¹ 这个极高浓度后，通过 150 μm 喷嘴以 45 μL·min⁻¹ 挤进 pH 5 的醋酸盐凝固浴，再在收集轮上以最高 35 cm·s⁻¹ 连续收丝。得到的人工蛛丝平均直径约 30 μm，表面留着湿法纺丝特有的纵向沟槽——这些沟槽后面会变成决定磁性层生长行为的关键几何特征。

在镀膜前，研究者先做了一项容易被略过的验证：把纤维暴露在与溅射相当的高真空（约 5×10⁻⁵ Pa、100 min）下，用双折射测分子取向度，结果没有显著下降。天然蛛丝在高真空下会因失水而损失取向，这种人工蛛丝耐受性更好，意味着溅射工序不会先把基底本身毁掉。对任何"柔性基底 + 真空镀膜"的组合，这一步都应前置验证。

溅射参数，以及一个容易算错的厚度

磁性来源是 Fe₅₀Co₅₀ 等原子合金靶的直流磁控溅射。工艺窗口为：氩气压力约 0.26 Pa、放电电流 0.2 A、溅射功率 75 W、本底真空约 5×10⁻⁵ Pa，实测沉积速率 0.18 nm·s⁻¹。纤维双面暴露于原子流并旋转样品架，分别制备名义厚度 5 nm、10 nm、100 nm 三组样品，同时用硅片参考膜做对照。

这里有一处工程上必须记住的偏差：柔性纤维是曲面基底，溅射原子的入射角在圆周各处不同，实际有效厚度低于按平面标定的名义值，估算分别只有约 1.5 nm、3.7 nm 与 63 nm。用平面薄膜的厚度标定去推纤维镀层，误差能到三分之二。凡是在曲面、纤维、多孔基底上做真空镀膜，都得单独标定这个折算系数。

裂纹不是缺陷，是被利用的结构

扫描电镜下，三种纤维都保留了蛋白基底的纵向波纹，FeCo 镀层给出均匀衬度。5 nm 样品因层薄，裂纹不明显；10 nm 与 100 nm 样品能看到内应力释放形成的裂纹，且裂纹沿波纹形貌成核——几何特征直接主导了裂纹分布。

这些裂纹并没有让镀层整体脱落。相反，在后续拉伸中它们演化成规则的碎片阵列，每一块碎片仍和基底保持有效接触。电学测试给出佐证：10 nm 纤维呈欧姆导电，电阻散在 kΩ 到数百 kΩ 之间，这个分散度恰好对应裂纹网络的随机性。对既要磁响应又要电信号读出的器件，用镀层厚度调控导电阈值，比在体相里调掺杂浓度容易得多。

力学代价出现在哪一档厚度

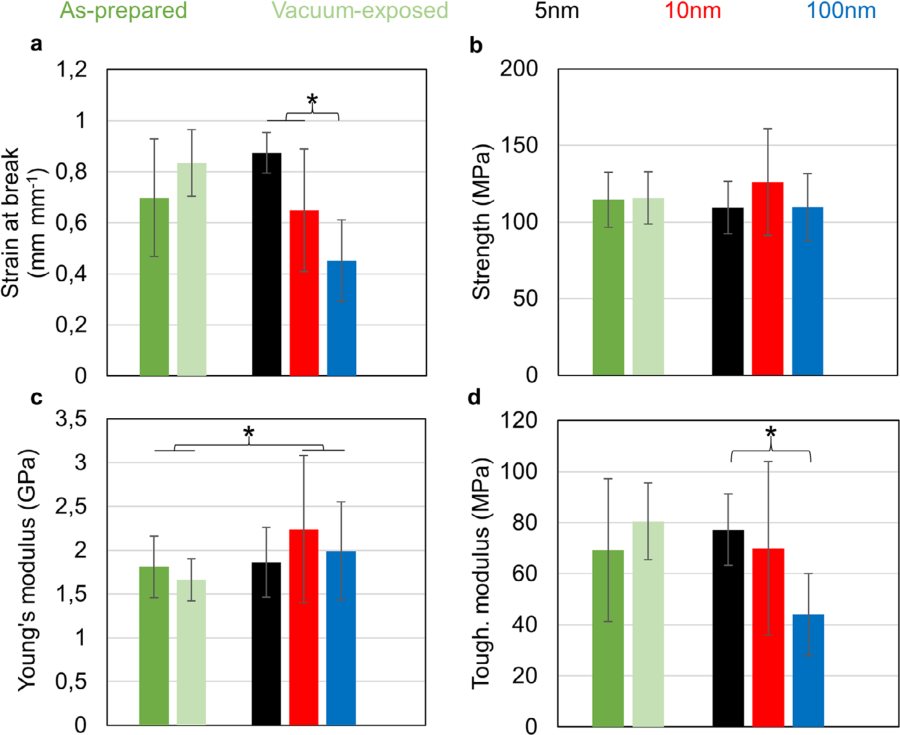

单轴拉伸的结论很干脆：真空暴露对照组和原始纤维的断裂应变相当，说明高真空本身不伤延展性；5 nm 与 10 nm 镀层纤维的断裂应变和强度与原丝无显著差异；到 100 nm，断裂应变降 30%–40%，韧性模数同步走低，脆性开始冒头。10 nm 与 100 nm 纤维的杨氏模量略有提升，符合金属比聚合物更硬的直觉。

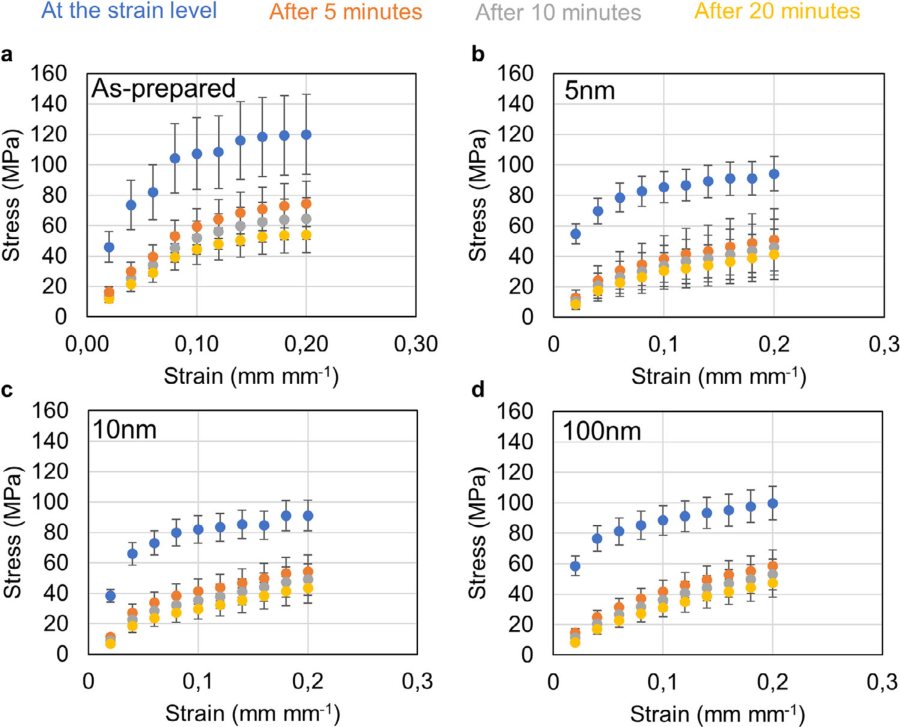

应力松弛测试补上了粘弹性一面：所有纤维在加 2%–20% 应变后的前 5 分钟应力迅速下降，10 min 与 20 min 的读数已接近，属典型的分钟级松弛，且镀层厚度对松弛行为影响不大——松弛由蛋白基底主导，金属层只是跟随。选型上因此能划界线：5 nm 与 10 nm 适合需要大形变的软体驱动与传感纤维，100 nm 适合刚度更高、形变较小、但要更强磁矩的场景。

静态磁学：为什么矫顽力在 10 nm 达到峰值

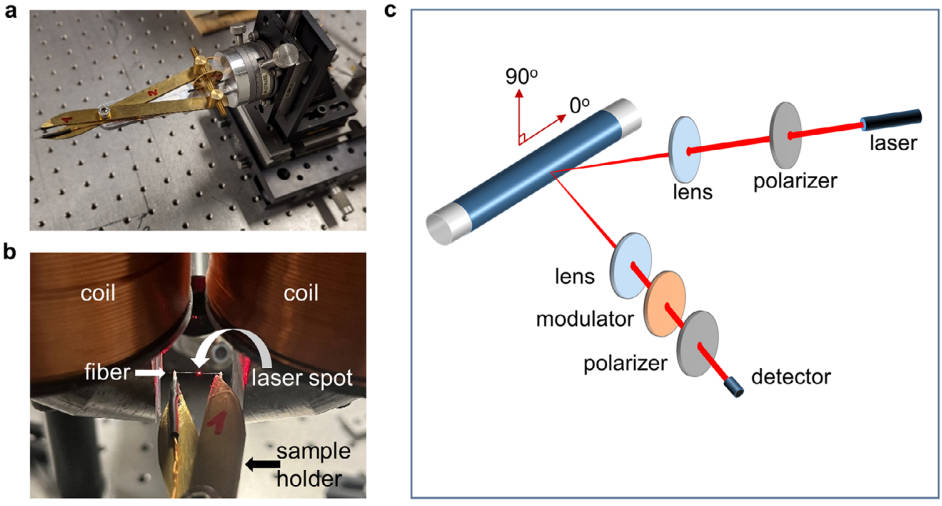

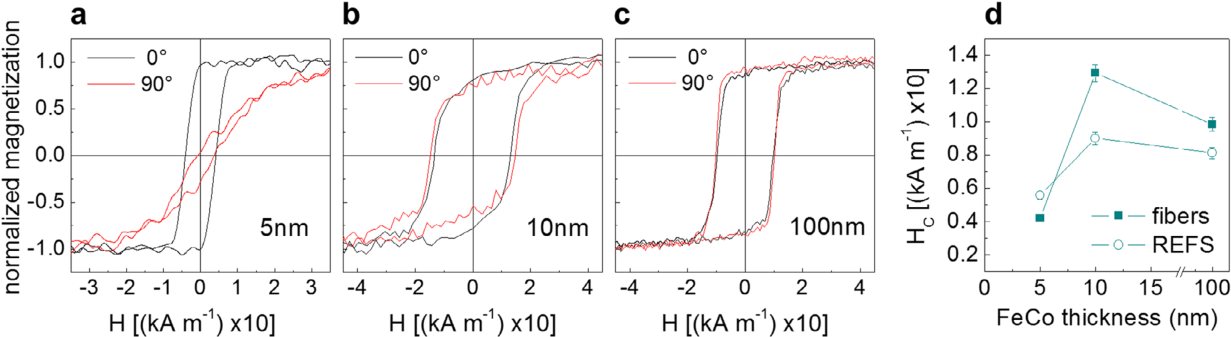

用磁光克尔效应（MOKE）与 SQUID 磁强计测磁滞回线，沿纤维长轴（0°）与垂直方向（90°）分别加场。5 nm 纤维表现出明显磁各向异性，0° 是易磁化轴；10 nm 与 100 nm 则接近各向同性。

解释这个差异要先排除一个因素：X 射线衍射显示三种样品的 FeCo 晶粒尺寸都小于交换长度（约 20 nm），意味着磁晶各向异性已被交换耦合平均掉，不是差异来源。真正主导的是溅射内应力诱导的磁弹各向异性。5 nm 层内应力是短程随机的，磁弹贡献可忽略，此时纤维表面波纹带来的形状各向异性占了上风，于是长轴成易轴；10 nm 层出现显著长程内应力，磁弹各向异性最强，矫顽力到峰值；100 nm 层结构更均匀、内应力部分释放，矫顽力回落，但仍高于平面参考膜。

这条脉络说明一件事：柔性蛋白基底的表面几何不只是"载体"，它对磁性层的生长方式与最终磁学响应有决定性影响。反过来看，若能主动设计基底表面形貌，就多了一个调控磁性能的自由度。

拉伸放大磁信号：剪切滞后模型给出的解释

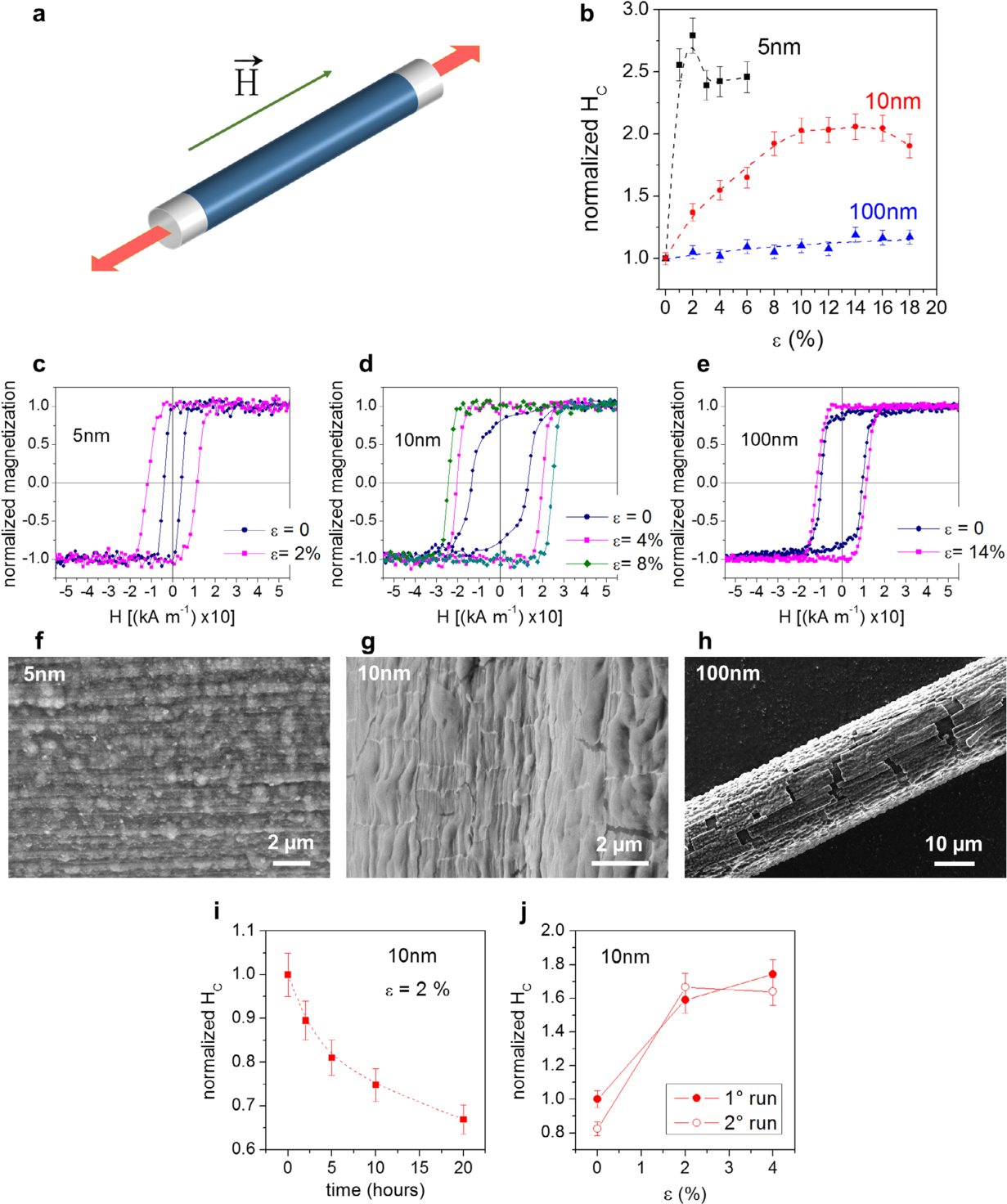

MOKE 原位拉伸实验揭示了这项工作最有传感价值的现象。沿长轴施加单轴应变时，FeCo 镀层承受拉应力；FeCo 的磁致伸缩系数为正（λₛ≈6×10⁻⁵），拉应力使长轴变成易磁化轴，矫顽力随之上升。

三档厚度的响应差得极大：5 nm 纤维在 2% 应变下矫顽力增幅约 250%，并迅速进平台，对应镀层碎裂成亚微米尺度的岛；10 nm 纤维增幅约 200%，平台出现在约 8% 应变，碎片尺寸介于亚微米到数微米；100 nm 纤维要到 14% 应变才有约 20% 的增幅，平台明显延后。

研究者用剪切滞后模型解释了这个排序：镀层越薄，丝/金属界面面积与金属体积之比越大，应力从基底传到镀层的效率越高，因而更小应变就能让碎片达到终端尺寸；镀层越厚，需要更大应变才能碎到平衡状态。这个模型同时是界面质量的间接证明——若 FeCo 与蛛丝之间粘附不良，应力根本传不过去，矫顽力也就不会随应变变。

磁驱动与六个月稳定性

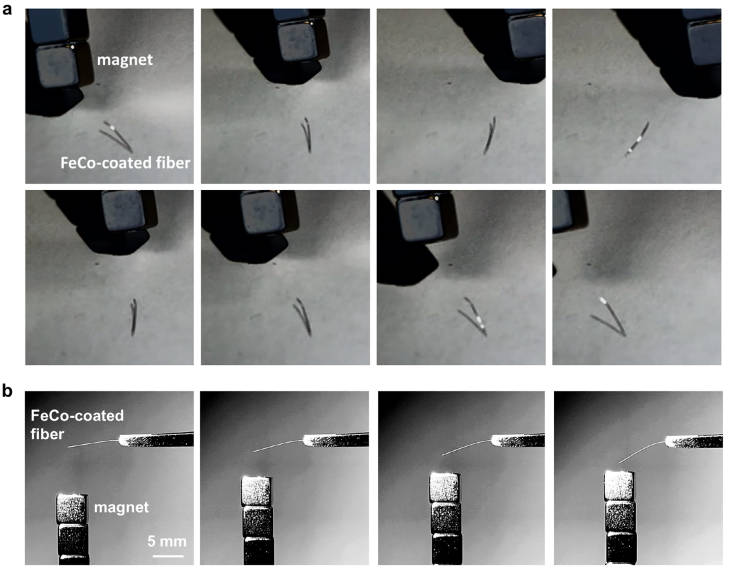

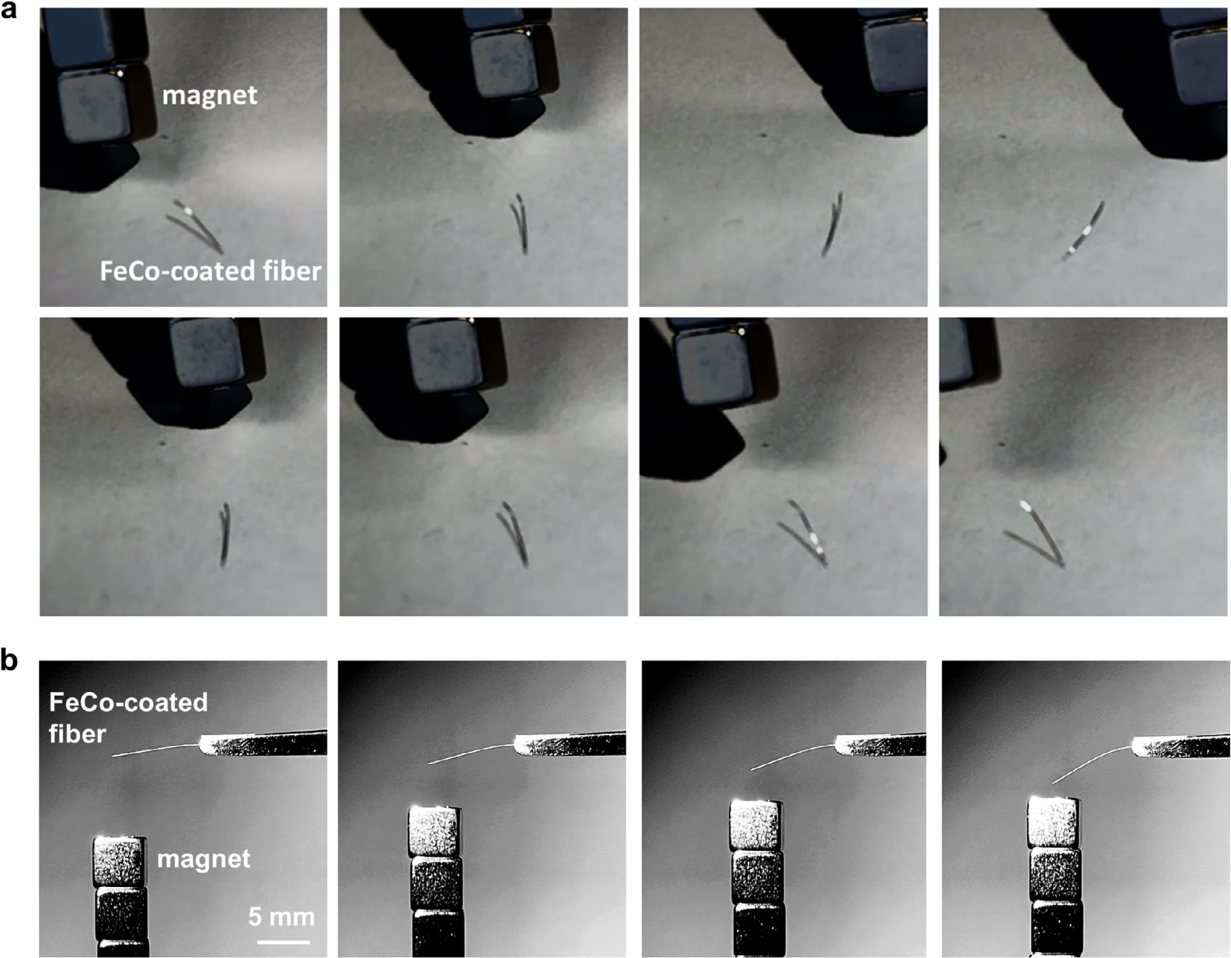

宏观驱动这一侧，体积分数不足 1% 的 100 nm 纤维在距永磁体约 1 cm、磁场梯度约 0.1 T·m⁻¹ 的条件下就能明显弯曲；10 nm 纤维响应较弱但也能随磁体左右移动做摇杆式运动。用不到 1% 的金属含量换来常规永磁体即可驱动的能力，与需要近 1 T 强场的体相掺杂方案形成鲜明对照，这直接决定了它能不能用在便携或体内场景。

环境稳定性：样品在空气中存放超六个月后，SQUID 磁矩与初始值在误差范围内一致。原因是 FeCo 表面自发形成的钝化氧化层阻止了进一步氧化。对可穿戴或植入式磁驱动器件，这个数据比初始性能更重要。

时间依赖与二次拉伸的可逆性

传感器件不能只看瞬时响应，还要看信号能稳多久。研究对 10 nm 纤维施加 2% 应变并保持 20 h，矫顽力在最初数小时内降约 35%，之后趋平。原因是镀层内应力松弛叠加裂纹网络的缓慢扩展。

关键在第二轮测试：0%–4% 应变区间的磁响应曲线和第一轮基本重合。这说明初始内应力释放完毕、碎片结构稳定之后，后续响应由弹性应力传递主导，不再持续冒出新裂纹。实用含义很清楚——器件需要经历一次初始"老化"（预拉伸），之后就能在稳定的碎片结构上实现可重复的应变—磁信号读出。这为柔性磁传感器的标定流程给出了可预期的窗口。

设备视角：从蛋白墨水到磁性纤维的连续化设想

这条路线的四类应用方向——软体机器人磁驱动单元、微创磁外科细丝、应变—磁双模传感纤维、生物兼容智能纺织——共同前提是纤维能规模化拿到。而目前卡点恰恰在制备端：溅射设备成本高，连续化镀膜难度大，镀层厚度还受纤维曲面影响而难精确控制。

从设备角度看，300 mg·mL⁻¹ 的蛋白纺丝液通过 150 μm 喷嘴以 45 μL·min⁻¹ 挤进凝固浴，这套逻辑与DIW浆料直写的挤出成型高度一致：都是高黏度流体的定量挤出加受控固化。差别只在湿法纺丝把丝收进卷轴，而直写把它按路径铺到基板上。用直写设备做这段基底，多出来的能力有三项：一是挤出流量与走速可独立编程，纤维直径能沿长度方向变化；二是沉积轨迹可控，能直接铺出网格、螺旋或图案化结构，而不只是单根丝；三是多组分蛋白墨水可以同步或分段打印，做出成分梯度纤维。

更值得尝试的是把表面形貌当设计变量。前面已看到，纤维表面的纵向波纹主导了裂纹成核位置，进而影响磁弹各向异性与应变—矫顽力响应。直写工艺天然会在丝条表面留下可控的层纹与粗糙度，通过调整挤出参数与走速，理论上能定向调制裂纹间距，从而把磁响应的应变敏感区间调到目标范围。此外，在纤维与金属层之间引入一层柔性缓冲界面，也能在直写阶段一并完成，用于缓解厚镀层的脆性问题。
