这篇论文刊登在生物工程方向的旗舰刊 Device 上，故按顶刊解读来写。结论先摆出来：Rogers 团队（西北大学）把柔性光遗传探针迭代到第四代，植入小鼠背侧纹状体后，器件与组织交界处的温升峰值约为 0.9 °C，稳稳低于 1 °C 这条生理红线。顺着这条结果反推安全窗口，在 10 Hz、脉宽 5 ms 的常规光遗传设定下，总功率能放到约 80 mW——其中 460 nm 蓝光的光学功率约 25 mW、面功率密度约 421 mW/mm²——界面温升依旧不破线。最硬的证据来自开放场行为学：没做热管理的标准探针会让小鼠的游走距离和活跃度明显掉下来；而经过优化的探针组，运动轨迹和基线几乎没有统计学差别，即便把功率顶到 93.2 mW、20 Hz、脉宽 2 ms 也照样正常。

这套优化之所以站得住脚，靠的是论文里真正值钱的部分——一套用格林函数搭起来的光-热耦合解析框架。在这之前，整个领域缺的就是一把统一量尺：架构五花八门、工况各自不同，各家测出来的温升根本没法横向比，改结构基本靠经验拍脑袋，再一轮轮有限元去碰。

为什么要把温升卡在亚摄氏度量级

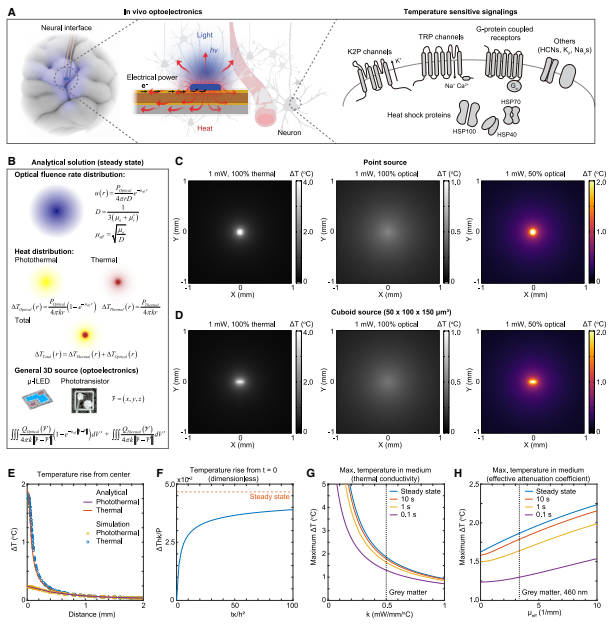

植入式 μ-ILED 的发热走两条路。一条是芯片内部非辐射复合和欧姆损耗带来的焦耳热；另一条是发射出的光子被脑组织吸收后转成的光热。两路一叠加，界面局部的温升常常比直觉高得多。给组数感受一下：一个总功率只有 1 mW 的点光源，若能量 100% 走焦耳热（光学效率 α=0），中心温升能到 11.3 °C，离中心 100 μm 处还有 1.59 °C；若 100% 变成光输出（α=1），光子在组织中散射铺开，中心温升只剩 0.53 °C，但衰减慢很多，100 μm 处仍留着 0.45 °C。换成实际在用的 50×100×150 μm³ 立方体光源，α=0 时中心 3.79 °C，α=1 时 0.49 °C——同样功率，光电转换效率不同，结果差出近 8 倍。

脑组织对温度却极不耐受。TRPV1–4 这类瞬时受体电位通道，加上 K2P 钾通道，对亚摄氏度的波动就有反应，0.5 °C 的温升足以让神经元放电模式改变。这就埋下一个方法学陷阱：光遗传实验里看到的"神经活动变化"，很可能根本不是光敏蛋白被激活，而是热伪影在作怪。长期高温还会招来胶质细胞激活和组织损伤。所以把温升量化到 0.1 °C 的分辨率，不是什么精细化的锦上添花，而是实验结论还能不能信的前提。

两套格林函数：焦耳热和光热分别列式再线性相加

焦耳热这部分直接沿用经典热传导方程的格林函数：G_Thermal = 1/(4πk|r−r'|)，k 是介质导热系数。光热这部分是论文新推出来的：G_Optical = [1 − e^(−μeff|r−r'|)]/(4πk|r−r'|)，里面的 μeff 是有效衰减系数，把组织对光的吸收和散射并成单个参数。两套解可以线性叠加，于是任意几何形状、任意光电转换效率的光源，全域温度分布都能直接写出来。

这个模型好用就好用在输入极少：只要拿到组织的 k 和 μeff，全场温升当场就能算，不必每换一版设计就重跑有限元。线性叠加这条性质还有个妙处——多发射器阵列可以一个一个算完再加起来，多通道探针设计里省下的时间相当可观。

瞬态解怎么跟脉冲时序挂上钩

光遗传刺激几乎不用连续光，基本是脉冲串，所以作者进一步推了瞬态解，把脉冲周期（1/τ）和占空比（DC）这两个时序量引了进来。拿 1 mW、α=0.5 的立方体光源举例，在 5 Hz、5% DC 下，第一个脉冲周期的峰值温升只有 0.03 °C，看着微不足道；可两个脉冲之间热量来不及散干净，温度会一圈圈往上累积。频率过 5 Hz 之后，最大温升和占空比近似成线性关系。

这条规律落到设计上就是：限制因素往往不是单脉冲能量，而是累积。同样的平均功率，低频高占空比和高频低占空比的热后果并不等价，安全工作图谱得在功率、频率、占空比这三维空间里画，不能只看一个平均值了事。

缩放因子：光源各向异性可放过，材料体系绕不开

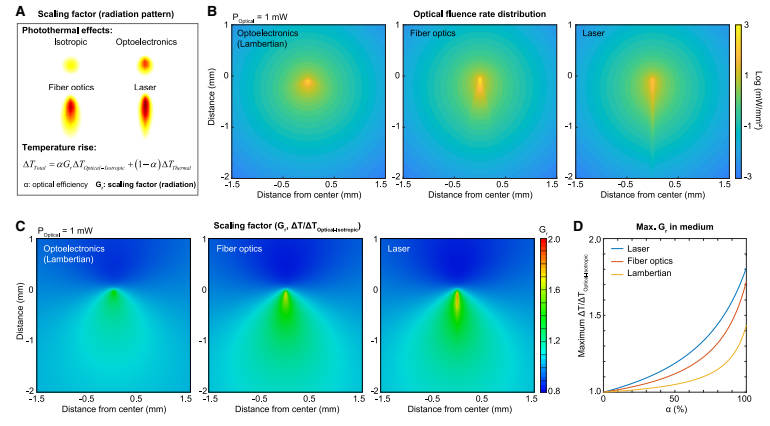

真实光源并非理想各向同性点源。作者用蒙特卡洛光子传输模拟，按朗伯型（LED）、发散型（光纤）、准直型（激光）三种辐射模式建了辐射缩放因子 Gr。结论宽松得有点意外：在 LED 常见的 6%–36% 光效区间里，Gr 最大值不过 1.004–1.03。也就是说各向异性带来的偏差不到 3%，工程上直接按各向同性处理完全没问题。原本要单独建模的一个变量，就这么被消掉了。

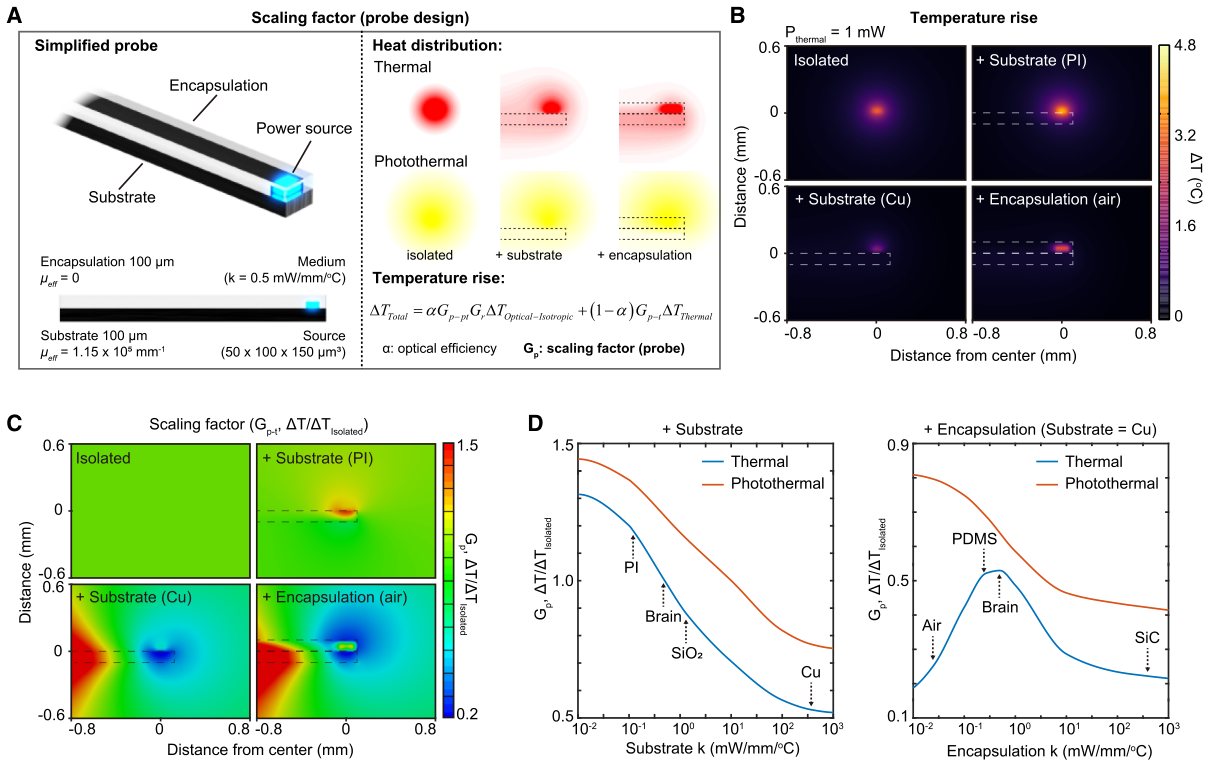

材料侧的缩放因子 Gp-t 完全是另一回事，影响巨大。作者搭了个带基底和封装层的简化探针模型做对比：铜基底的 Gp-t 明显低于 PI 基底，说明高导热基底能把焦耳热沿横向从界面导走；封装层则反过来，用低 k 材料（空气 k≈0.026 W/m·K）把热量挡住、不往组织里漏。有意思的是这里头有非单调性——封装层 k 从极低往上走、逐渐贴近脑组织时，Gp-t 升高、隔热失效；可 k 继续升到足够高，封装层反而变成一条把热导向别处的散热通路，Gp-t 又掉回去。所以热管理设计不能套"导热越高越好"或"越低越好"这种简单口号，两端都有可用区间，中间那段最糟。

四代探针怎么迭代，实测贡献怎么排

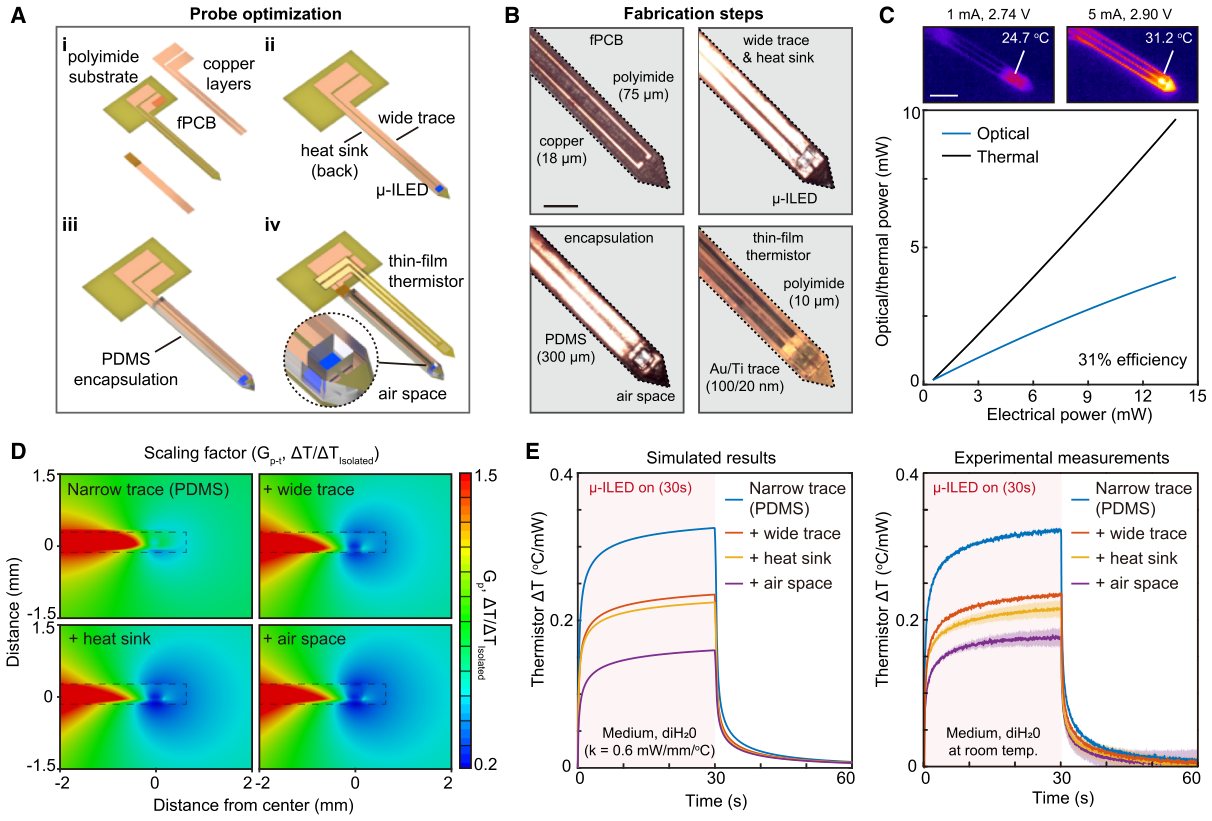

理论要落到硬件上。研究以 75 μm 厚的 PI 柔性电路板作基底，光源是 CREE 蓝光 μ-ILED（尺寸 220×270×50 μm³，波长 460 nm），做了四版递进设计：

第一版是原始形态，铜走线宽 50 μm、间距 210 μm，没有任何热管理措施；第二版把铜走线加宽到 230 μm、间距压到 40 μm，靠加大金属截面强化横向导热；第三版在背面加了一层 18 μm 厚的连续铜，做成整面散热器；第四版用 PDMS 整体包住，并在 μ-ILED 正上方集成一个 260×310×300 μm³ 的空气腔，形成"高导热内核 + 低导热外壳"的复合结构。

先定个基线：实测这颗 μ-ILED 的光电转换效率约 31%，剩下 69% 的输入功率全变成焦耳热。用 10 μm 厚的薄膜热敏电阻，在水里连续点亮 30 s 测温，第四版温升最低。贡献度排序值得记牢——加宽走线和空气腔的作用，大于背面那层铜。这说明热量主要的出路是沿走线横向导出、再被封装层挡住不向下传，而不是靠背面铜层整体散掉。数值仿真和实测曲线高度贴合，反过来也印证了这套框架的预测精度。

从水槽标定走到活体验证

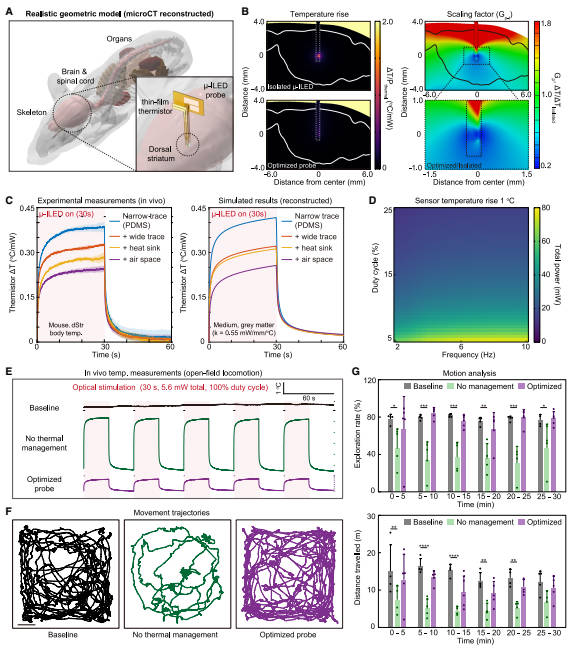

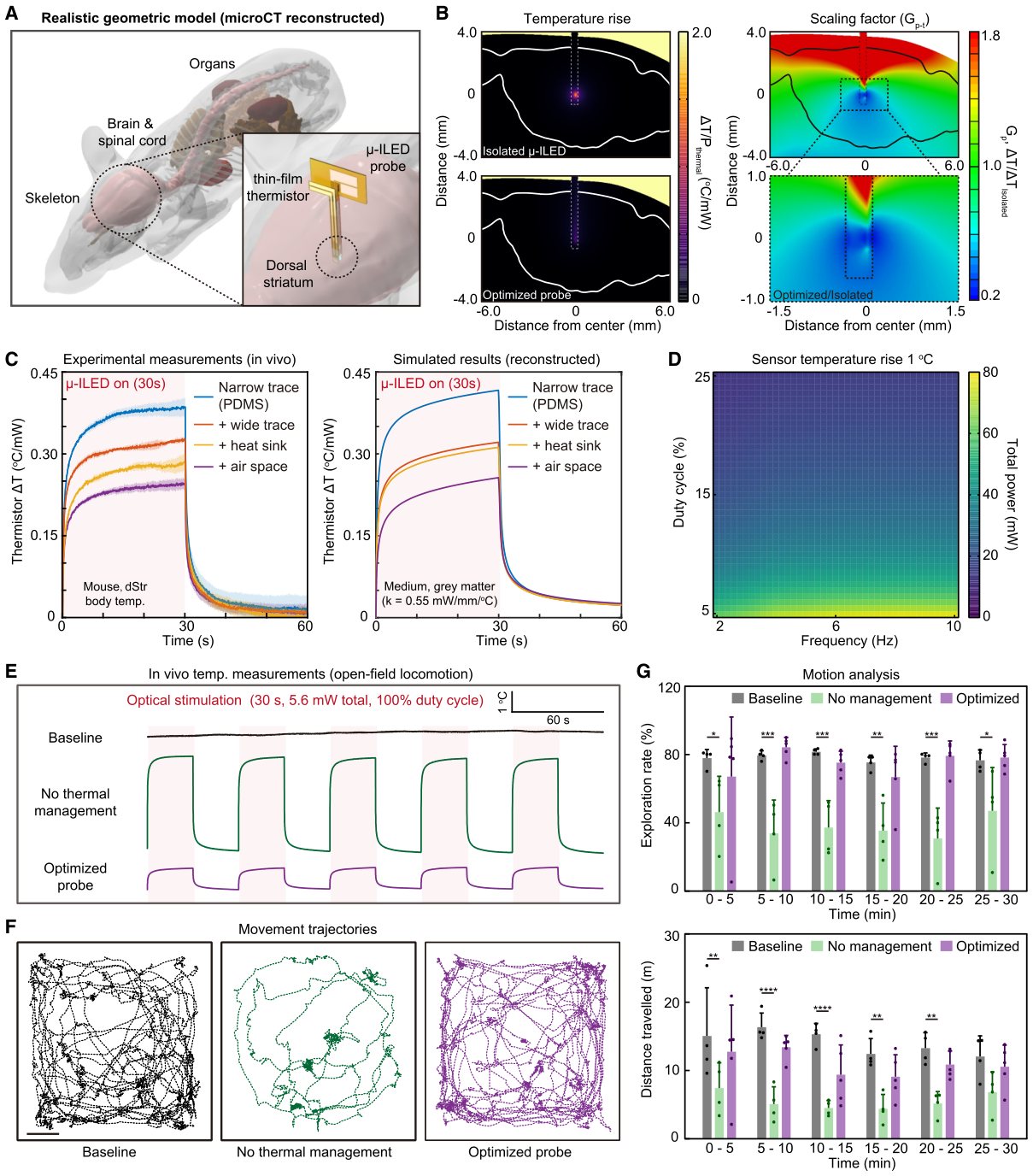

水里测温只能算体外标定，真正的考验在活体。作者用 microCT 重建了小鼠颅脑的三维几何，把探针植进背侧纹状体做在体验证，测得优化探针的界面峰值温升约 0.9 °C，标准探针则明显更高。

行为学实验设计得相当克制：自由活动的小鼠在 30 分钟刺激周期里接受 5.6 mW 总功率、100% 占空比的连续照射。无热管理那组，游走距离和活跃度显著掉下来，是典型的受热抑制表现；优化组的活动轨迹跟基线没有统计学差异。把功率提到 93.2 mW、20 Hz、脉宽 2 ms，优化组依旧维持正常活动模式。这组对照，把"热伪影会污染行为学数据"从猜想坐实成了证据。

这套框架能往哪扩，眼下还缺什么

这套方法能推广，靠的是它的模块化结构。解析解支持多光源线性叠加，天然适配多发射器阵列；数值仿真那部分可以把微流体冷却、热电制冷这类主动散热的边界条件纳进去；把组织参数 k 和 μeff 一换，同一套办法就能挪到心脏、肌肉、皮肤等其他部位的植入电子器件上。

局限也讲得很坦率。模型假设介质均匀各向同性，没考虑灰白质界面、血管结构这类解剖异质性；血液灌注和脑脊液对流也被忽略——小尺度、短时程下热传导占主导，这个简化站得住，可长时程或大尺寸器件就未必了。工程上，空气腔虽然有效，却抬高了封装复杂度，圆柱形全包围隔热结构或许是下一步方向；气凝胶这类超低 k、低模量材料若能引进来，有望在不牺牲柔顺性的前提下把隔热再推一截。

落到设备上：导热加隔热的复合封装怎么打出来

第四版探针的本质是个多材料异质体：金属走线管横向导热，PDMS 管柔顺和生物相容，空气腔管阻断纵向传热。这三种材料的空间排布，恰好是DIW浆料直写擅长处理的活——多喷头联动能在同一次装夹里切换导热浆料和弹性体浆料，腔体则靠可牺牲支撑材料成型后再去除。

具体到设备层面，有三处需要提前定好。一是导热浆料的填料含量与线宽的耦合：银系或氮化硼系导热浆料固含量高、屈服应力大，230 μm 这个量级的线宽对针头内径与挤出压力的匹配要求较高，标定不到位会出现断线或塌宽。二是空气腔的成型工艺：260×310×300 μm³ 的腔体尺寸接近直写的精度下限，用可溶性牺牲材料填充再后处理去除，比直接靠桥接悬空更可靠，但牺牲材料与 PDMS 的固化温度窗口必须错开。三是多材料界面的结合力，异质材料交界处在反复热循环下最容易分层，打印顺序与层间固化程度需要一并考虑。
