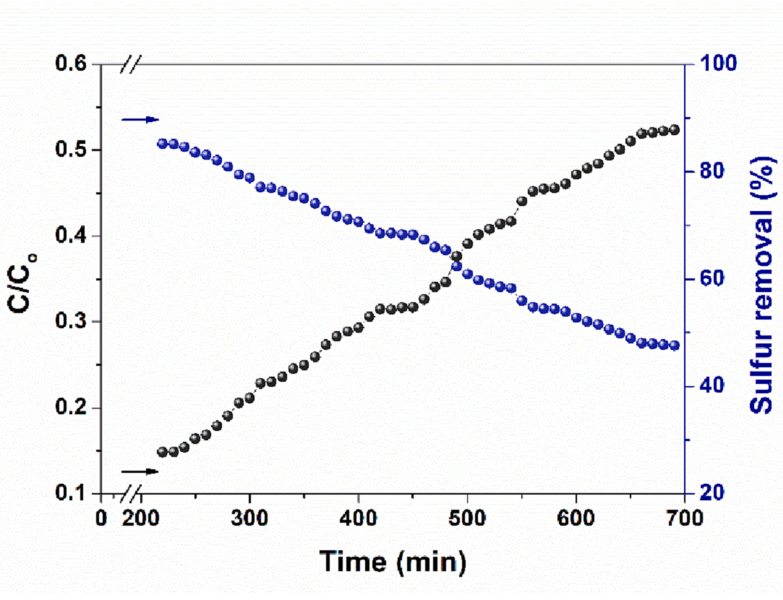

先看这项工作最终跑出来的数据：室温、常压，500 ppm 的高硫模型油以 0.1 mL/min 连续通过一段 40 mm 高的打印吸附柱，前 240 min 的脱硫效率稳定压在 85% 以上，400 min 之后仍高于 70%，一直到 630 min（10.5 h）才逼近 C/C₀=0.5 的穿透临界点。同一批材料反复吸附—洗脱 7 次，最小填充单元的脱硫率还能守在 44% 以上，柱体不掉粉、不塌孔。被吸附的二苯并噻吩（DBT）用甲苯洗下来再旋蒸，能拿到约 68% 回收率的白色片状产物。这组数字来自江苏大学与中国石油大学（北京）联合课题组发表在 Chemical Engineering Journal 上的研究，属于化工领域公认顶刊，因此本站采用顶刊解读标题。

支撑这组数据的，是两件都由增材制造做出来的硬件：一件是DIW浆料直写成型的 CeO₂/凹凸棒土（ATP）整体蜂窝吸附剂，另一件是 FDM 熔融沉积打印的多功能分体式固定床。前者解决"传质"，后者解决"装置"。传统路线上，加氢脱硫要在高温高压下消耗大量氢气，对噻吩类硫化物又力不从心；换成吸附法，粉末吸附剂虽然活性够，可一装进柱子就是压降大、沟流、卸料困难那一套老问题。把吸附剂做成整体式结构件，是绕开这两难的办法，而能把结构件做出来的工具，恰好是浆料直写。

交错流道比直孔多出的那 11.1% 从哪来

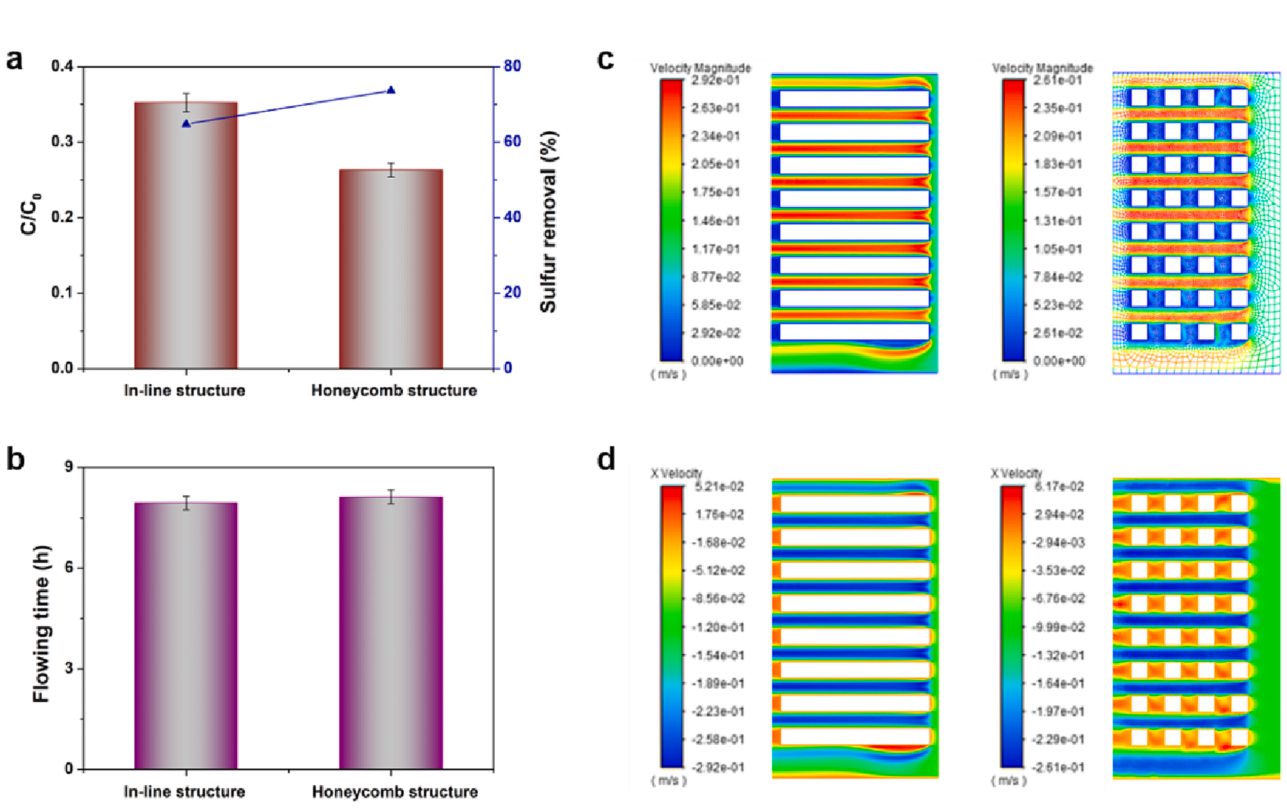

这项研究最值得单独拆开讲的一点，是流道几何本身贡献了性能。研究者把两种内部结构放在完全相同的反应条件下对打：一种是常规直孔（in-line）蜂窝，上下层挤出线正对，孔道自上而下笔直贯通；另一种是交错蜂窝（staggered honeycomb），相邻层的打印线错位半个间距，上下层之间被迫形成横向互通的孔隙网络。结果是交错结构的脱硫效率高出 11.1%。

用 50 mL 等量模型油做停留时间测定，交错结构的流体滞留明显更久。CFD 仿真给出的解释落在速度场上：交错排布让主流方向的总流速下降，但横向速度分量大幅上升，油品在柱体内部被反复"折"向侧壁，油相与活性位点的接触概率随之提高。换句话讲，性能增益不是靠增加活性组分堆出来的，而是靠把流场改造成有利于相间传质的形态。这类几何只能靠逐层挤出的路径规划实现——模具挤压做不出层间错位，凝胶注模也难以保证孔道互通率。

另一组对照更贴近工程判断：同质量分数、用浸渍法做的 CeO₂/ATP 粉末吸附剂，处理等体积油品时 C/C₀=0.377（脱硫率 62.3%），而DIW整体柱是 C/C₀=0.263（73.7%），差出 11.4 个百分点。粉末的比表面积并不吃亏，输在传质路径的不均匀。整体柱额外附带的好处是装卸方便、床层压降低，这在放大到工业柱时权重比实验室阶段更高。

浆料端：低成本黏土载体配稀土活性相

载体选的是凹凸棒土，一种链层状天然黏土矿物。它同时具备三个对直写有利的属性：针状晶体自带触变性，浆料静置能形成结构、受剪切能变稀；分散性和悬浮性好，高固含量下不易分层；本身比表面积 139 m²/g，不必额外造孔。成本相比合成载体低一个量级，这决定了整条路线放大后的经济性。

活性相 CeO₂ 走的是简易氧化路线：硝酸铈溶于去离子水，超声条件下逐滴加入 30 wt% 过氧化氢，溶液颜色沿"无色—黄—橙—深橙红"演变，颜色到位即停止滴加，再超声 10 min 得到前驱体。随后在机械搅拌下把 120 g ATP 粉末分批投入，混匀即成可打印水基浆料。整个过程没有高温合成、没有贵金属，前驱体液直接充当浆料的液相，省掉了单独配黏结剂体系的步骤。

负载量走的是单因素筛选：不含 CeO₂ 的纯 ATP 柱脱硫率只有 6.4%，基本等于没有活性；加到 9 wt% 时升至 46.3%；继续加到 12 wt% 不再有明显收益，还会让浆料流变变差、挤出线出现毛刺。9 wt% 因此被定为兼顾成型性与活性的工作点。其余三个操作参数的窗口同样清晰：进料流速越大接触时间越短，0.1 mL/min 效果最好；进料硫含量 500 ppm 时吸附效率 60.3%，再往上提初始浓度收益有限；填充高度从 20 mm、30 mm 加到 40 mm，脱硫率升到 73.4%，高度带来的接触长度是最直接的增益来源。

成型到煅烧的参数窗口与结构代价

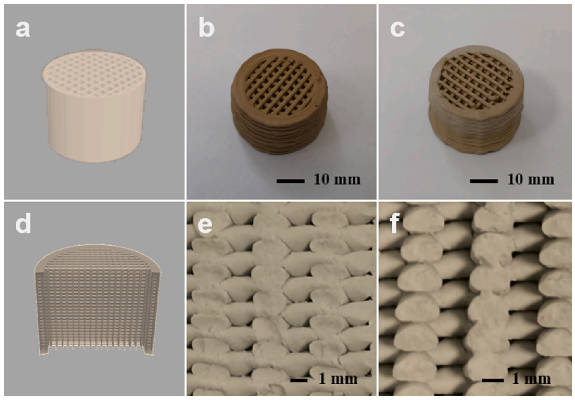

浆料装入料筒后按蜂窝模型直写挤出，生坯在室温下固化 24 h 让体系脱去自由水并建立初始强度，随后以 5 °C/min 升温至 400 °C、保温 240 min 完成煅烧。升温速率是这一步的关键：黏土基坯体在 200–400 °C 区间要排掉层间水和有机残留，速率过快会在壁厚方向形成压力梯度，直接表现为流道壁开裂。煅烧带来的整体线收缩约 19.6%，成品呈浅红棕色——这意味着建模阶段就要按收缩率反算放大，否则蜂窝孔径和柱体外径都会偏离固定床内腔配合尺寸。

结构代价体现在孔隙数据上：ATP 原粉 139 m²/g 的比表面积，经打印和煅烧后降到 100 m²/g，孔体积由 0.13 降到 0.12 cm³/g，但平均孔径从 4.4 nm 增大到 4.7 nm，介孔骨架被保留下来。牺牲一部分微孔换取整体结构，是所有整体式吸附剂都要付的账，关键在于换来的传质增益是否覆盖损失，本工作的对照实验给出了肯定答案。

机械性能这一项决定能否进柱：固化态抗压强度 4.5 MPa，煅烧后提升到 6.6 MPa；130 rpm 液相振荡 156 h 后粉化率仅约 3%。工业固定床里吸附剂要长期承受液流冲刷和自重压实，6.6 MPa 与 3% 的破碎率组合基本达到了可用门槛。

活性相的存在形式也值得留意。合成态 CeO₂ 在 XRD 上于 28.5°、32.9°、47.2° 给出 (111)、(200)、(220) 衍射峰，但打印柱的谱图里几乎看不到 CeO₂ 特征峰，说明 Ce 物种以高分散、低结晶度的形态铺在载体上。拉曼在 461 cm⁻¹ 的特征峰强度弱但位置不偏移，原位 CO-DRIFTS 在 2175 和 2115 cm⁻¹ 出现 Ce–CO 吸收峰，三者共同确认了氧化态 Ce 活性位点的分散状态。SEM 下 CeO₂ 呈米粒状，附着在 ATP 的针状骨架上；EDS 面扫显示 Ce 分布均匀，没有出现挤出剪切造成的富集条带。

分体打印的固定床与吸附—洗脱闭环

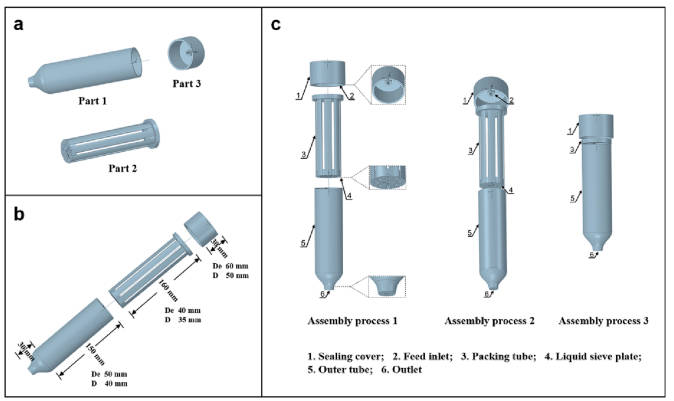

反应器本体用 FDM 打印，拆成密封盖、带进料口的填料筒、液体分布筛板、外筒几个模块，装配后构成密闭连续流系统。分体设计的实际价值在于更换吸附柱时不必拆整机，且筛板、筒径这些和流场直接相关的零件可以单独迭代重打。外围用蠕动泵搭出吸附与洗脱两条循环管线：原料油持续通入完成脱硫，饱和后切到甲苯以 0.2 mL/min 洗脱，洗出液在 60 °C 下旋转蒸发，得到白色片状 DBT。

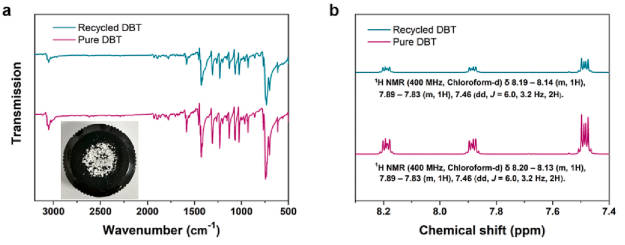

回收物的表征做得很实：FT-IR 在 3049、1586、1426、1232、1067、736 cm⁻¹ 出现二苯并噻吩特征峰，与商业纯品一致；¹H NMR 的峰位也与标样吻合。DBT 回收率约 68%，等于把脱下来的硫从废物变成可再利用的原料。吸附与洗脱都在同一套打印固定床内完成，吸附剂全程不出柱。

机理层面并不复杂：DBT 分子里硫原子的孤对电子与 CeO₂ 活性位点直接形成 S–Ce 配位键，属于典型的 S-M 相互作用，选择性来自这一配位偏好；洗脱阶段则依靠甲苯的极性把 DBT 从表面竞争下来。配位键强度适中，正是循环 7 次仍有 44% 活性的原因——太弱吸不住，太强洗不脱。

设备视角：这类黏土基浆料上机要盯什么

从做设备的角度看，复现这条路线的难点不在配方而在挤出稳定性。凹凸棒土水基浆料属于高触变体系，实际上机时有几个位置需要提前设定好。

其一是屈服应力与料筒压力的匹配。这类浆料静置后结构重建很快，长时间停机再启动容易出现首段缺料，路径规划里应当预留引出线，并把气压式或螺杆式挤出的启停补偿参数单独标定。做蜂窝这种长时间连续走线的件，螺杆挤出的流量一致性通常优于纯气压驱动。

其二是层间错位精度。交错蜂窝的收益完全建立在相邻层错开半个线间距的基础上，一旦 XY 定位重复精度不足或层高漂移，错位量失准，横向互通孔就会退化成半堵塞的死角，11.1% 的增益随之消失。这类结构对运动系统的要求，比打印实心块体高一个档次。

其三是干燥与煅烧的一致性。19.6% 的线收缩要在建模阶段补偿，而补偿系数依赖于浆料固含量的批次稳定。含水量波动会直接改变收缩率，因此浆料制备环节的定量投料和脱泡处理，与打印参数同等重要。铂邦在为化工类结构化载体客户配置DIW系统时，通常会把料筒恒温、真空脱泡与挤出流量闭环这三项一并纳入，目的就是把批次间的收缩偏差压到可补偿的范围内。

其四是流道设计与打印能力的双向约束。交错、多级、仿生流道在建模软件里画起来没有门槛，但线宽下限受针头内径和浆料流变共同限制，跨层悬空段的长度受生坯屈服强度限制。设计阶段就把这两条边界算进去，比打完发现塌陷再回头改模型要省得多。
